Odpověď:
Ve většině případů jsou štíhlé nosníky vystaveny parabolickému smykovému napětí ve stojině průřezu, které u dvouose symetrických průřezů má maximální hodnotu v těžišti.
Podle DIN 18800, část 3, odstavec 403, platí:
Smyková napětí, která se mění po šířce b pole, se zohlední s větší z následujících dvou hodnot:
- Střední hodnota τ
- 0,5 max τ.
V tomto případě se pro posouzení na boulení použije také střední hodnota smykového napětí.

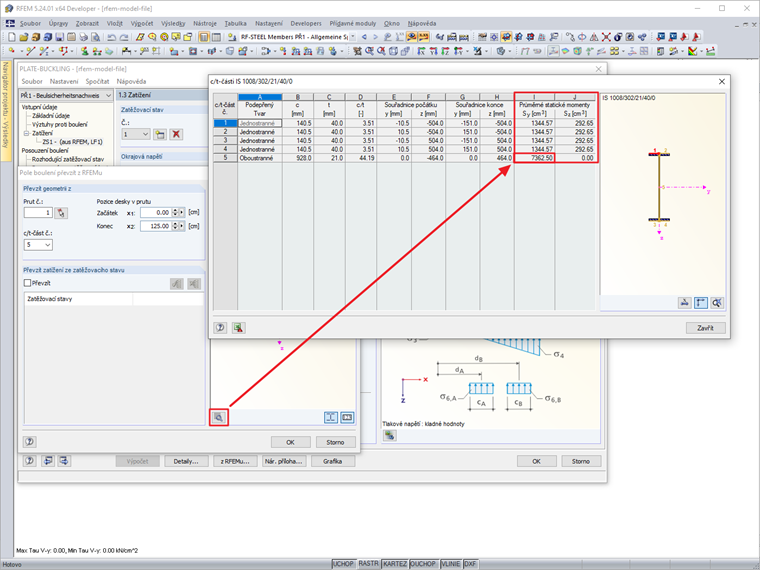

Protože proměnné smykové napětí τz závisí na statickém momentu Sy, je v přídavném modulu PLATE-BUCKLING k dispozici tabulka s detaily o c/t-částech průřezu. Ta obsahuje také střední statické momenty, pomocí kterých se v případech jako zde stanoví odpovídající smyková napětí pro posouzení bezpečnosti proti boulení podle obvyklého vzorce, ale se středním statickým momentem, viz vzorec a Obrázek 1.

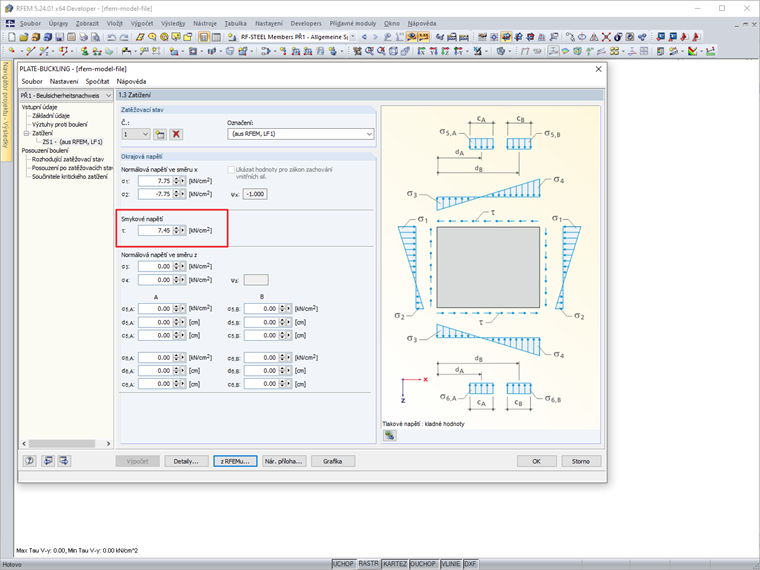

V souladu s tím jsou v programu PLATE-BUCKLING následující smykové napětí, viz Obrázek 02.
Příslušné statické momenty, pomocí kterých se stanoví smyková napětí v přídavném modulu RF-/STEEL pro posouzení napětí, je možné zobrazit v tabulce výsledků kliknutím na tlačítko "Zobrazit nebo vytisknout průřezové hodnoty a průběhy napětí", viz Obrázek 03.
