Para un análisis de pandeo, FE -BUCKLING determina el esfuerzo cortante determinante de τ = 7,45 kN/cm², mientras que RF-/STEEL da el resultado del esfuerzo cortante máximo de τ = 8,20 kN/cm². Woher resultiert dieser Unterschied?

Respuesta

En la mayoría de los casos, las vigas esbeltas reciben un esfuerzo cortante parabólico en el alma de la sección, que tiene el valor máximo en el centro de gravedad de las secciones de doble simetría.

Según DIN 18800, parte 3, sección 403, se aplica lo siguiente:

Las tensiones de cortante que son variables sobre el ancho b del panel de pandeo se deben considerar con el mayor de los dos valores siguientes:

  • Mittelwert von τ
  • 0,5 max τ

En este caso, se usa el valor medio de la tensión cortante para el cálculo de pandeo.

Da die veränderliche Schubspannung τz vom statischen Moment Sy abhängt, gibt es in FE-BEUL eine Tabelle über Details der c/t-Teile des Querschnitts. Esto también incluye los momentos estáticos medios que se utilizan para determinar los esfuerzos cortantes correspondientes para el cálculo de pandeo según la fórmula habitual, pero con el momento estático medio, ver fórmula y la imagen 01.

τz=Vz*SyIy*t

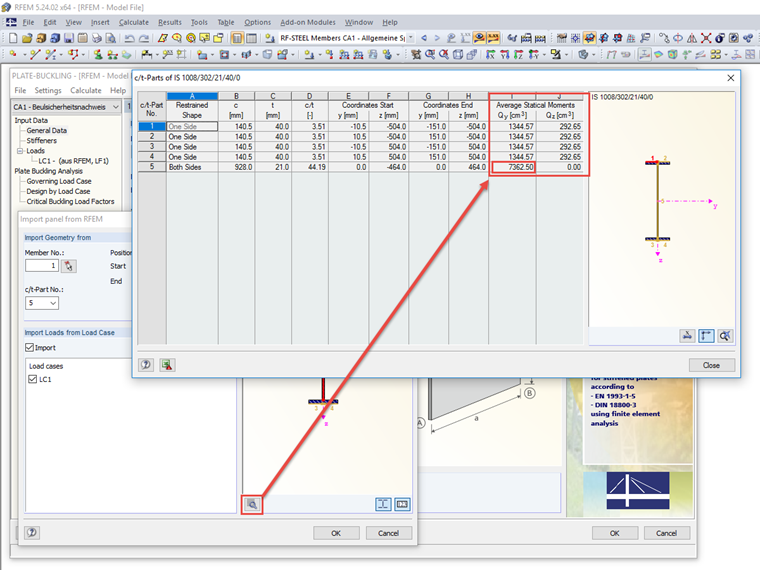

Imagen 01 - Momentos estáticos medios

En consecuencia, el siguiente esfuerzo cortante da como resultado un FE -BUCKLING, ver imagen 02.

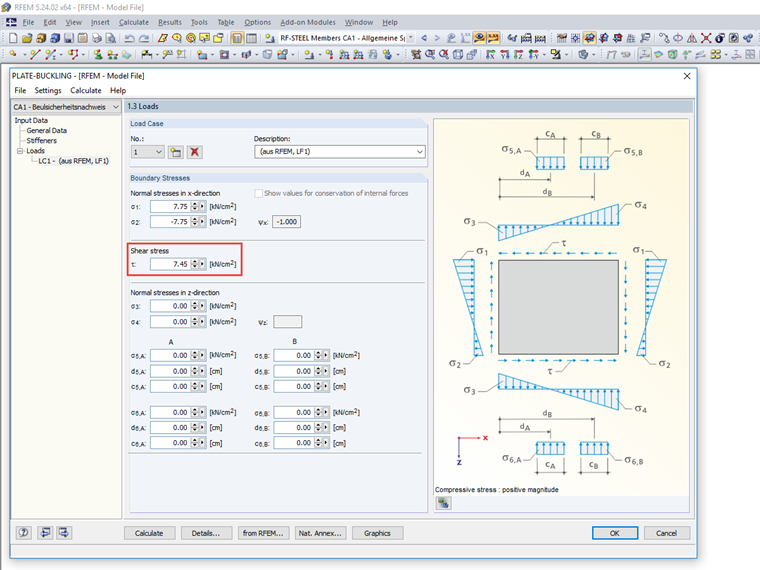

Imagen 02 - Tensión cortante para análisis de pandeo

Die jeweiligen statischen Momente, mit welchen die Schubspannungen in RF-/STAHL zur Spannungsanalyse ermittelt werden, sind innerhalb der Ergebnismaske über die Schaltfläche "Querschnittswerte und Spannungen erweitert anzeigen" einzusehen, siehe Bild 3.

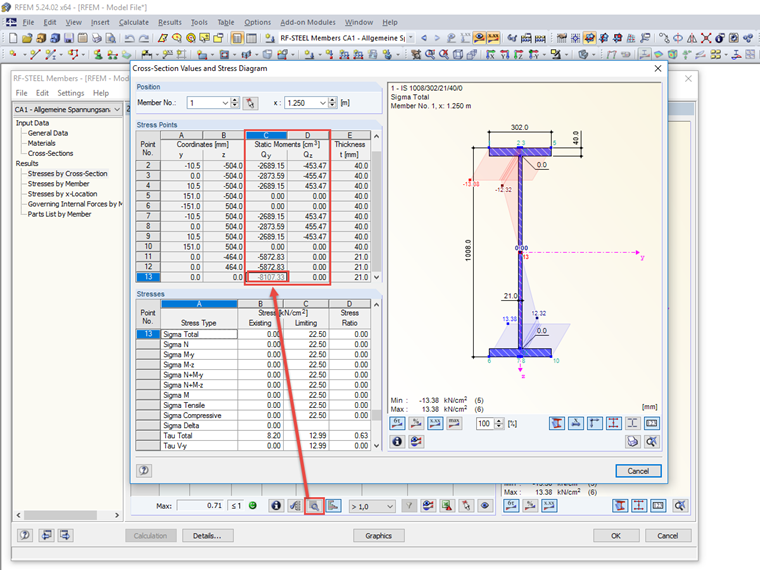

Imagen 03 - Momentos estáticos en RF-/STEEL
