Nella maggior parte dei casi, le travi sottili ricevono una tensione di taglio parabolica nell'anima della sezione trasversale, che ha il valore massimo nel baricentro delle sezioni trasversali a doppia simmetria.
Secondo DIN 18800, parte 3, sezione 403, si applica quanto segue:
Le tensioni di taglio che sono variabili sulla larghezza b del pannello di instabilità dovrebbero essere considerate con il maggiore dei due valori seguenti:
- Valore medio di
- 0.5 max
In questo caso, il valore medio della tensione di taglio viene utilizzato per il progetto di instabilità.

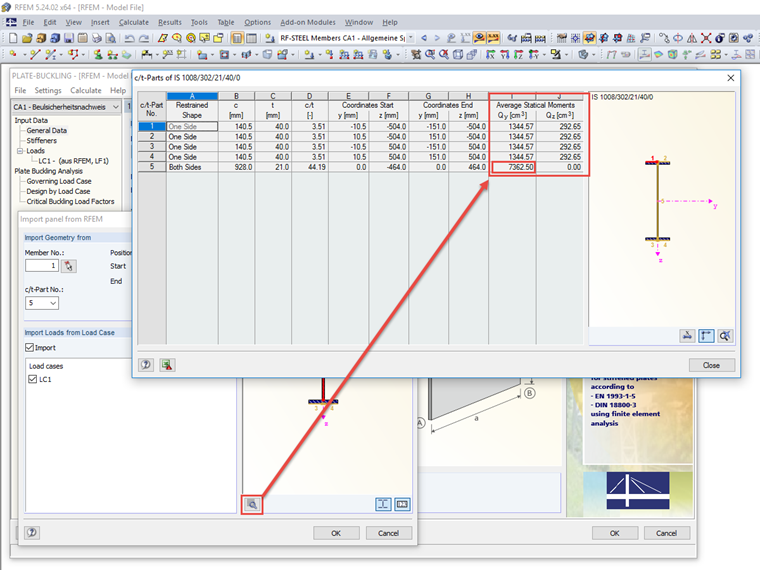

Poiché la tensione di taglio variabilez dipende dal momento statico Sy , c'è una tabella con i dettagli delle parti c/t della sezione trasversale in PLATE‑BUCKLING. Questo include anche i momenti statici medi che vengono utilizzati per determinare le tensioni di taglio corrispondenti per il progetto di instabilità secondo la formula abituale, ma con il momento statico medio, vedere la formula e l'immagine 01.

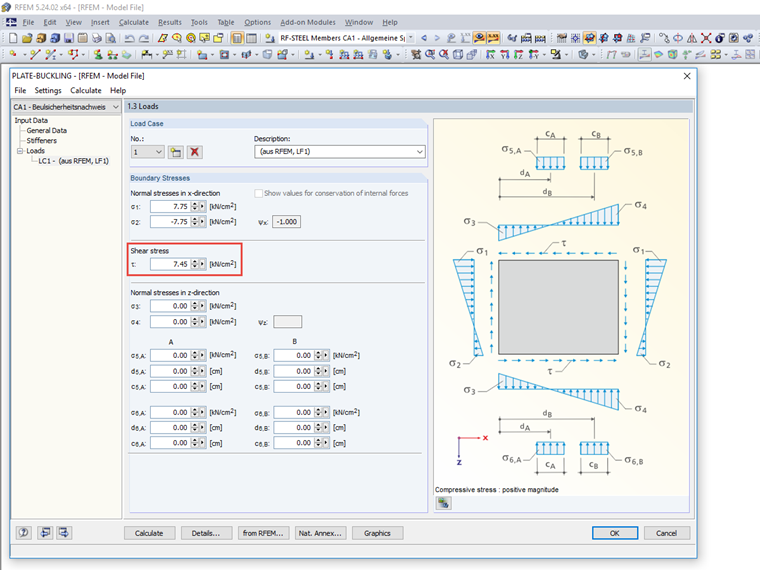

Di conseguenza, la seguente tensione di taglio risulta in PLATE‑BUCKLING, vedi la Figura 02.

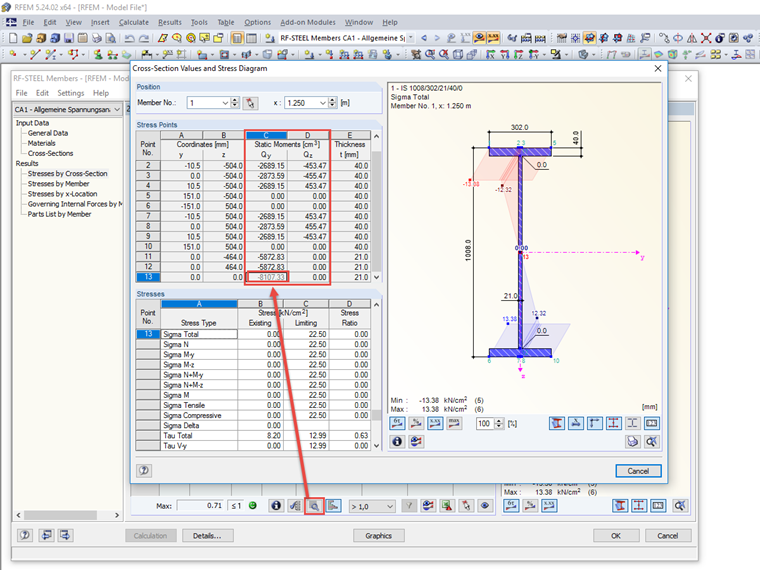

I rispettivi momenti statici che vengono utilizzati per determinare le tensioni di taglio in RF-/STEEL per l'analisi delle tensioni possono essere visualizzati nella finestra dei risultati facendo clic sul pulsante "Mostra i valori della sezione trasversale e il diagramma delle tensioni estese", vedere l'immagine 03.
