W większości przypadków na smukłe belki działają paraboliczne naprężenia ścinające w środniku przekroju, które w przypadku przekrojów podwójnie symetrycznych przyjmuje największą wartość w środku ciężkości przekrojów.
Zgodnie z DIN 18800 część 3 pkt. 403 mają zastosowanie, co następuje:
Naprężenia ścinające, które są zmienne na szerokości b panelu wyboczeniowego, należy uwzględniać za pomocą większej z dwóch poniższych wartości:
- Średnia wartość τ
- 0,5 maks. τ
W tym przypadku do obliczeń wyboczenia wykorzystywana jest średnia wartość naprężenia ścinającego.

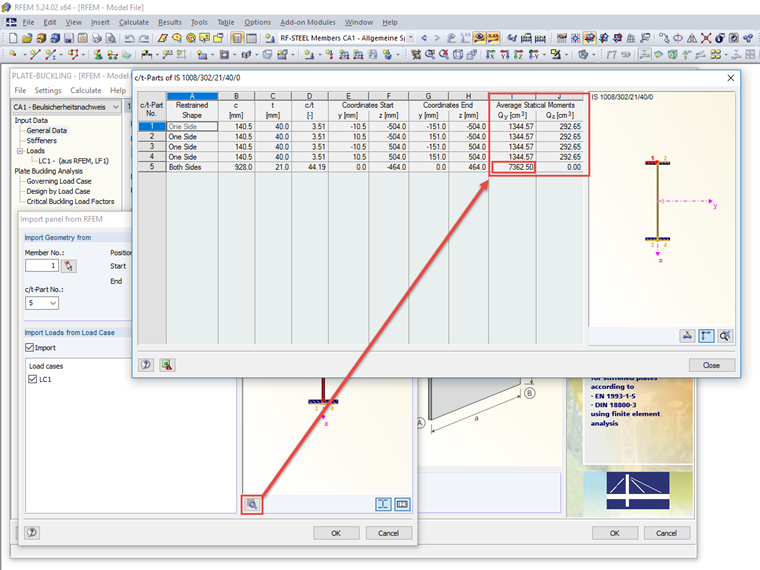

Ponieważ zmienne naprężenie ścinające τz zależy od momentu statycznego Sy , w tabeli PLATE-BUCKLING znajduje się tabela ze szczegółami części c/t przekroju. Obejmuje to również średnie momenty statyczne, które są wykorzystywane do określenia odpowiednich naprężeń ścinających do obliczeń wyboczenia zgodnie ze zwykłym wzorem, ale ze średnim momentem statycznym, patrz wzór i rysunek 01.

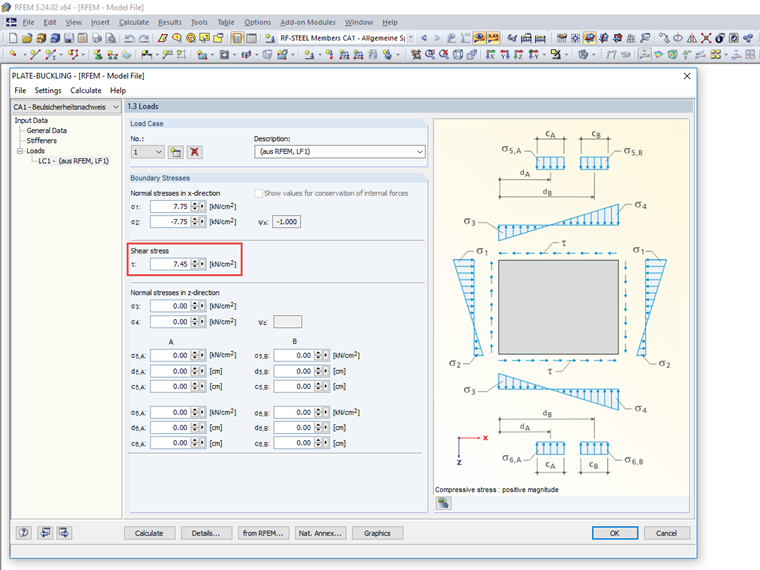

W związku z tym następujące naprężenie ścinające powoduje PLATE-BUCKLING, patrz rysunek 02.

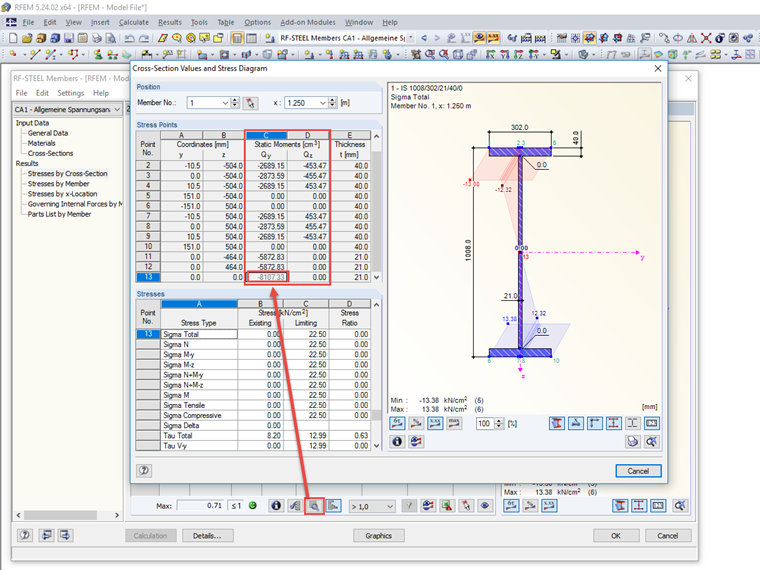

Odpowiednie momenty statyczne, które są wykorzystywane do określania naprężeń ścinających w RF-/STEEL do analizy naprężeń, można wyświetlić w oknie wyników, klikając przycisk „Pokaż wartości przekroju i rozszerzony wykres naprężeń”, patrz rysunek 03.
