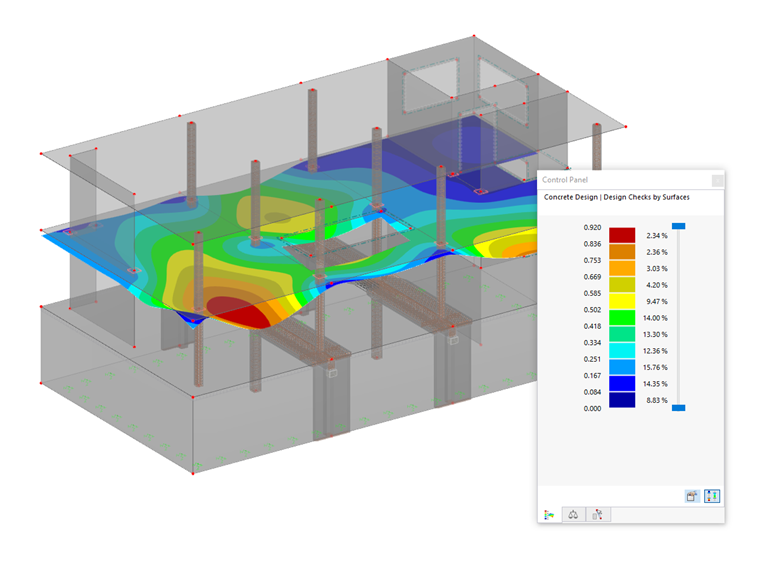

O cálculo de deformações no estado II está incluído no dimensionamento de betão do RFEM 6?

Encontram-se disponíveis diferentes métodos para o cálculo das deformações num estado fendilhado. O RFEM providencia um método analítico de acordo com a norma DIN EN 1992-1-1 7.4.3 e a análise física-não linear. Os dois métodos tem diferentes funcionalidades e podem ser mais ou menos adequados, dependendo das circunstâncias. Este artigo dará uma visão geral dos dois métodos de cálculo.

De acordo com a EN 1992-1-1 [1], uma viga é uma barra cujo vão não é inferior a 3 vezes a altura total da secção. Caso contrário, o elemento estrutural deve ser considerado uma viga-parede.</p> O comportamento das vigas fundas (ou seja, vigas com um vão inferior a 3 vezes a altura da secção) é diferente do comportamento das vigas normais (ou seja, vigas com um vão 3 vezes maior que a altura da secção).

No entanto, ao analisar os componentes estruturais de estruturas de betão armado, é frequentemente necessário dimensionar vigas profundas, uma vez que estes são utilizados para vergas de janelas e portas, vigas de pavimento, ligações de lajes de tetos com desnível e sistemas de pórticos.

A verificação ao punçoamento de acordo com a EN 1992-1-1 deve ser realizada para lajes com uma carga concentrada ou para lajes com uma reação. O nó onde o dimensionamento da resistência ao punçoamento é realizado (ou seja, onde existe um problema de punçoamento) é chamado nó de punçoamento. Nestes nós, a carga concentrada pode ser introduzida por pilares, forças concentradas ou apoios de nós. O final da introdução de carga linear em lajes também é considerado como uma carga concentrada e, portanto, a resistência ao corte nas extremidades de paredes, cantos de paredes e extremidades ou cantos de cargas de linha e apoios de linha também deve ser controlada.

O módulo Dimensionamento de betão permite efetuar a verificação da resistência ao fogo simplificada de acordo com a EN 1992-1-2 para pilares (Capítulo 5.3.2) e vigas (Capítulo 5.6).

Estão disponíveis os seguintes métodos para a verificação de resistência ao fogo simplificada:

• Pilares: dimensões mínimas para secções retangulares e circulares segundo a tabela 5.2a e a equação 5.7 para o cálculo da exposição ao fogo
• Vigas: dimensões e distâncias entre eixos mínimas segundo as tabelas 5.5 e 5.6

Pode determinar os esforços internos para a verificação de resistência ao fogo de acordo com dois métodos.

• 1 Neste caso, os esforços internos da situação de dimensionamento acidental são incluídos diretamente no dimensionamento.
• 2 Os esforços internos do dimensionamento à temperatura normal são reduzidos através do fator Eta,fi (ηfi) e são depois utilizados no dimensionamento da resistência ao fogo.

Além do mais, é possível modificar a distância entre eixos de acordo com a Eq. 5.5.

Com o módulo Dimensionamento de betão, pode realizar a verificação de fadiga para barras e superfícies de acordo com a EN 1992-1-1, Capítulo 6.8.

Para a verificação de fadiga, podem ser selecionados opcionalmente dois métodos ou níveis de verificação nas configurações de dimensionamento:

• Nível de verificação 1: critério simplificado de acordo com 6.8.6 e 6.8.7(2): o critério simplificado é realizado para combinações de ações frequentes de acordo com a EN 1992-1-1, Capítulo 6.8.6 (2) e EN 1990, Eq. (6.15b) com as cargas de tráfego relevantes no estado limite de utilização. Para o aço de armadura, é verificada uma gama de tensões máximas de acordo com 6.8.6. A tensão de compressão do betão é verificada através da tensão superior e inferior admissível de acordo com 6.8.7(2).
• Nível de verificação 2: verificação da tensão equivalente do dano de acordo com 6.8.5 e 6.8.7(1) (verificação de fadiga simplificada): a verificação utilizando as gamas de tensões equivalentes de danos é realizada para a combinação de fadiga de acordo com a EN 1992-1-1, Capítulo 6.8.3, Eq. (6.69), com a ação cíclica Q_fat especificamente definida.

O módulo Dimensionamento de betão permite realizar verificações sísmicas para barras de betão armado segundo o EC 8. Isso inclui, entre outras, as seguintes funções:

• Parâmetros da verificação sísmica
• Distinção entre as classes de ductilidade DCL, DCM, DCH
• Possibilidade de transferir o coeficiente de comportamento da análise dinâmica
• Verificação do valor limite para o coeficiente de comportamento
• Verificações de capacidade "Strong column – weak beam"
• Regras de dimensionamento para verificação do fator de ductilidade em curvatura
• Regras de dimensionamento para ductilidade local
