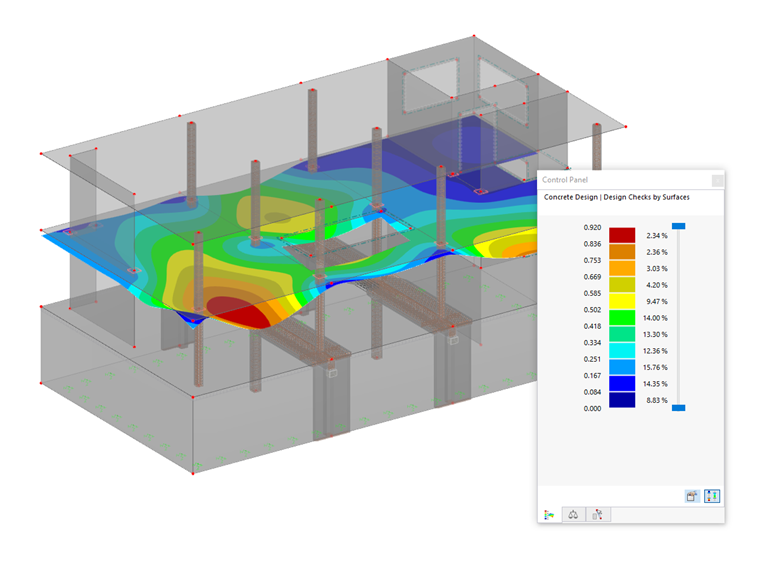

L'analisi degli spostamenti generalizzati nello stato II è inclusa nella verifica del calcestruzzo in RFEM 6?

Sono disponibili diversi metodi per calcolare le deformazioni nello stato fessurato. RFEM fornisce un metodo analitico secondo EN 1992-1-1 7.4.3 e un'analisi meccanicamente non lineare. Entrambi i metodi hanno caratteristiche diverse e possono essere più o meno adatti a seconda delle circostanze. Questo articolo fornirà una panoramica dei due metodi di calcolo.

Secondo EN 1992-1-1 [1], una trave è un'asta la cui campata non è inferiore a 3 volte la profondità della sezione complessiva. In caso contrario, l'elemento strutturale dovrebbe essere considerato come una trave parete. Il comportamento delle travi profonde (ovvero travi con una campata inferiore a 3 volte la profondità della sezione) è diverso dal comportamento delle travi normali (cioè travi con una campata 3 volte maggiore della profondità della sezione).

Tuttavia, la progettazione di travi profonde è spesso necessaria quando si analizzano i componenti strutturali delle strutture in cemento armato, poiché sono utilizzate per architravi di finestre e porte, travi verticali e inferiori, il collegamento tra solette a due livelli e sistemi di telaio.

La verifica a taglio-punzonamento, in linea con la EN 1992-1-1, dovrebbe essere eseguita per solette con carico o reazione concentrata. Il nodo in cui viene eseguita la verifica della resistenza a taglio-punzonamento (ovvero, dove c'è un problema di punzonamento) è chiamato nodo di taglio a punzonamento. Il carico concentrato in questi nodi può essere introdotto da colonne, forza concentrata o vincoli esterni nodali. Anche l'estremità dell'introduzione del carico lineare sulle solette è considerata un carico concentrato e, pertanto, è necessario controllare anche la resistenza a taglio alle estremità delle pareti, agli angoli delle pareti e alle estremità o agli angoli dei carichi delle linee e dei vincoli esterni delle linee.

Nel L'add-on Verifica calcestruzzo di aste '''e superfici''' ''' offre la possibilità di eseguire la verifica semplificata della resistenza al fuoco secondo EN 1992-1-2 per colonne (capitolo 5.3.2) e travi (capitolo 5.6).

Le seguenti verifiche sono disponibili per la verifica semplificata della resistenza al fuoco:

• Pilastri: Dimensioni minime della sezione trasversale per sezioni rettangolari e circolari secondo la Tabella 5.2a e l'equazione 5.7 per il calcolo del tempo di esposizione al fuoco
• Travi: Dimensioni minime e interassi secondo la Tabella 5.5 e la Tabella 5.6

È possibile determinare le forze interne per la verifica della resistenza al fuoco secondo due metodi.

• 1 Qui, le forze interne della situazione di progetto eccezionale sono incluse direttamente nel progetto.
• 2 Le forze interne della verifica a temperatura normale sono ridotte del coefficiente Eta,fi (ηfi), e quindi utilizzate nel progetto di resistenza al fuoco.

Inoltre, è possibile modificare la distanza dell'asse secondo l'Eq. 5.5.

Con l'add-on Verifica calcestruzzo, è possibile eseguire la verifica a fatica di aste e superfici secondo EN 1992-1-1, Capitolo 6.8.

Per la verifica a fatica, è possibile selezionare opzionalmente due metodi o livelli di verifica nelle configurazioni di progetto:

• Livello di verifica 1: Criterio semplificato sec. 6.8.6 e 6.8.7(2): Il criterio semplificato viene eseguito per combinazioni di azioni frequenti secondo EN 1992-1-1, Capitolo 6.8.6 (2), e EN 1990, Eq. (6.15b) con i carichi di traffico rilevanti nello stato di esercizio. Un intervallo di tensione massima secondo 6.8.6 è verificato per l'acciaio di armatura. La tensione di compressione del calcestruzzo è determinata mediante la tensione ammissibile superiore e inferiore secondo 6.8.7(2).
• Livello di verifica 2: Verifica della tensione equivalente di danno sec. 6.8.5 e 6.8.7(1) (verifica a fatica semplificata): La verifica utilizzando gli intervalli di tensioni equivalenti di danno viene eseguita per la combinazione a fatica secondo EN 1992-1-1, Capitolo 6.8.3, Eq. (6.69) con l'azione ciclica specificatamente definitaQfat .

Nell'add-on Verifica calcestruzzo, è possibile eseguire la verifica sismica per aste in cemento armato secondo EC 8. Ciò include, tra le altre cose, le seguenti funzionalità:

• Configurazioni di calcolo sismico
• Distinzione delle classi di duttilità DCL, DCM, DCH
• Opzione per trasferire il coefficiente di comportamento dall'analisi dinamica
• Verifica del valore limite per il coefficiente di comportamento
• Verifica della capacità 'Colonna forte - trave debole'
• Dettagli e regole particolari per la duttilità di curvatura
• Dettagli e regole particolari per la duttilità locale
