回复:
是的，在 RFEM 6 的混凝土设计中进行了考虑截面开裂状态的变形分析。
为此，根据截面开裂（状态 II）或未开裂（状态 I），计算每个构件的有效刚度，然后在对变形的第二次有限元计算中使用。
在 RFEM 5 中，这对应于附加模块“RF-CONCRETE Deflect”中的解决方案。 在 RFEM 6 中，该方法包括在混凝土设计中。
此链接下的技术文章介绍了有关在变形分析中确定裂纹状态的信息。

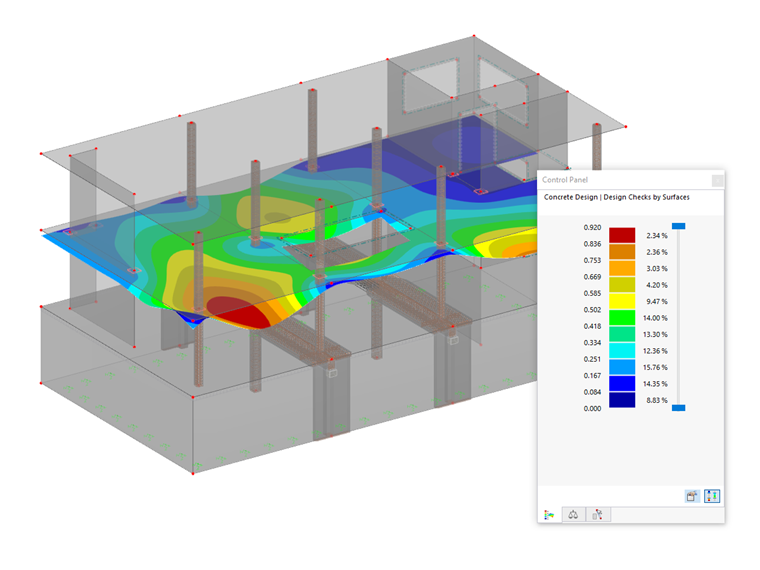

RFEM 6 中的混凝土设计是否包括状态 II 下的变形分析？
RFEM 6 中的混凝土设计是否包括状态 II 下的变形分析？
作者
Kieloch 先生为我们的客户提供技术支持，负责钢筋混凝土结构领域的研发。
