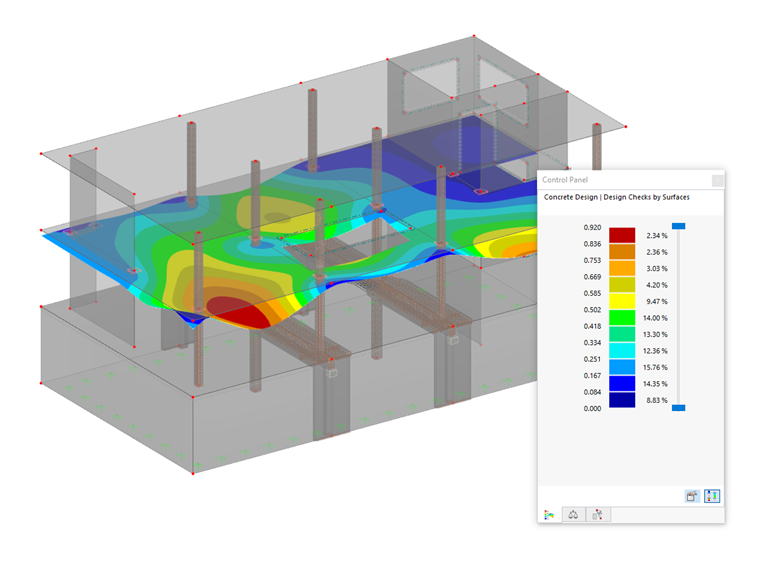

¿El análisis de deformaciones en el estado II está incluido en el cálculo del hormigón en RFEM 6?

Existen diferentes métodos para calcular la deformación en el estado fisurado. RFEM proporciona un método analítico según UNE EN 1992-1-1 7.4.3 y un análisis físico-no lineal. Ambos métodos tienen características diferentes y pueden ser más o menos adecuados según las circunstancias. Este artículo ofrece una vista general de los dos métodos de cálculo.

Según el Eurocódigo 2 (EN 1992-1-1 [1]), una viga es una barra cuyo vano es al menos 3 veces el canto total de la sección. De lo contrario, el elemento estructural se debe considerar como una viga de gran canto. El comportamiento de las vigas de gran altura (es decir, vigas con un vano menor a 3 veces el canto de la sección) es diferente al comportamiento de las vigas normales (es decir, vigas con un vano 3 veces mayor que el canto de la sección).

Sin embargo, el diseño de vigas de gran canto es necesario a menudo cuando se analizan los componentes estructurales de estructuras de hormigón armado, ya que se utilizan para dinteles de ventanas y puertas, vigas ascendentes y descendentes, la conexión entre losas a dos niveles y sistemas de pórticos.

El cálculo de punzonamiento, según EN 1992-1-1, se debería realizar para losas con una carga o reacción concentrada. El nudo donde se realiza el cálculo de la resistencia al punzonamiento (es decir, donde hay un problema de punzonamiento) se llama nudo de punzonamiento. La carga concentrada en estos nudos se puede introducir mediante pilares, una fuerza concentrada o apoyos en nudos. El final de la introducción de la carga lineal en las losas también se considera como una carga puntual y, por lo tanto, también se debe controlar la resistencia a cortante en los extremos y esquinas de los muros, y en los extremos o esquinas de las cargas lineales y apoyos lineales.

En el El complemento '''Cálculo de hormigón''' ''' proporciona la opción de realizar el cálculo simplificado de la resistencia al fuego según EN 1992-1-2 para pilares (capítulo 5.3.2) y vigas (capítulo 5.6).

Las siguientes comprobaciones de diseño están disponibles para el cálculo simplificado de la resistencia al fuego:

• Pilares: Dimensiones mínimas de la sección para secciones rectangulares y circulares según la tabla 5.2a, así como la ecuación 5.7 para el cálculo del tiempo de exposición al fuego
• Vigas: Dimensiones mínimas y distancias entre centros según la tabla 5.5 y la tabla 5.6

Puede determinar los esfuerzos internos para el cálculo de la resistencia al fuego según dos métodos.

• 1 Los esfuerzos internos de la situación de proyecto accidental se incluyen directamente en el cálculo.
• 2 Los esfuerzos internos del cálculo a temperatura normal se reducen mediante el factor Eta,fi (ηfi) y luego se utilizan en el cálculo de la resistencia al fuego.

Además, es posible modificar la distancia entre ejes según la ecuación 5.5.

Con el complemento Cálculo de hormigón, puede realizar el cálculo frente a la fatiga de barras y superficies según EN 1992-1-1, capítulo 6.8.

Para el cálculo frente a la fatiga, se pueden seleccionar opcionalmente dos métodos o niveles de cálculo en las configuraciones de cálculo:

• Nivel de cálculo 1: Criterio simplificado según 6.8.6 y 6.8.7(2): El criterio simplificado se realiza para combinaciones de acciones frecuentes según EN 1992-1-1, capítulo 6.8.6 (2), y EN 1990, ec. (6.15b) con las cargas de tráfico relevantes en el estado de servicio. Se verifica una carrera de tensión máxima según 6.8.6 para la armadura pasiva. La tensión de compresión del hormigón se determina por medio de la tensión admisible superior e inferior según 6.8.7(2).
• Nivel de cálculo 2: Cálculo de la tensión de daño equivalente según 6.8.5 y 6.8.7(1) (cálculo simplificado frente a la fatiga): El cálculo utilizando carreras de tensiones de daño equivalente se realiza para la combinación de fatiga según EN 1992-1-1, capítulo 6.8.3, ecuación (6.69) con la acción cíclica Q_fat definida específicamente.

El complemento Cálculo de hormigón le permite realizar el cálculo sísmico de barras de hormigón armado según el Eurocódigo 8. Esto incluye, entre otras cosas, las siguientes funcionalidades:

• Configuraciones de cálculo sísmico
• Diferenciación de las clases de ductilidad DCL, DCM y DCH
• Opción para transferir el factor de comportamiento de un análisis dinámico
• Comprobación del valor límite para el factor de comportamiento
• Comprobaciones de diseño por capacidad de "Pilar fuerte - viga débil"
• Detalle y reglas particulares para el coeficiente de ductilidad en curvaturas
• Detalle y reglas particulares para la ductilidad local
