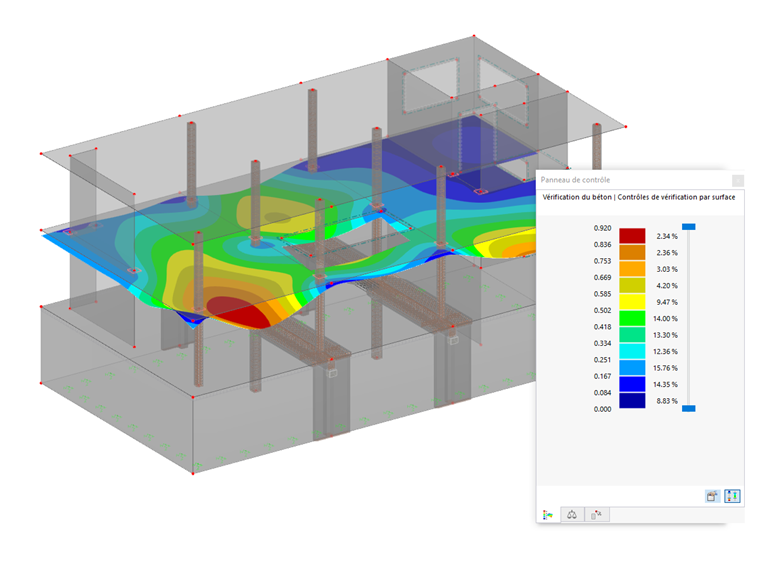

L'analyse des déformations à l'état II est-elle comprise dans la vérification du béton dans RFEM 6 ?

Différentes possibilités sont disponibles pour calculer la déformation de l'état fissuré. RFEM fournit une méthode analytique selon la DIN EN 1992-1-1 7.4.3 et une analyse physique non linéaire. Ces deux méthodes ont des caractéristiques différentes et peuvent être plus ou moins adaptées selon les circonstances. Cet article donne un aperçu des deux méthodes de calcul.

Selon l'EN 1992-1-1 [1], une poutre est une barre dont la portée n'est pas inférieure à 3 fois la hauteur totale de la section. Sinon, l'élément structural doit être considéré comme une poutre-voile. Le comportement des poutres-voiles (c'est-à-dire les poutres dont la travée est inférieure à 3 fois la profondeur de section) est différent de celui des poutres normales (c'est-à-dire les poutres dont la travée est 3 fois supérieure à la profondeur de section).

Cependant, le calcul des poutres-voiles est souvent nécessaire lors de l'analyse des composants structuraux des structures en béton armé, car elles sont utilisées pour les linteaux de fenêtres et de portes, les poutres relevées et les retombées de poutre, la connexion entre les dalles à deux niveaux et les systèmes de portiques.

La vérification de la résistance au poinçonnement selon l'EN 1992-1-1 doit être effectuée pour les dalles avec une charge ou une réaction concentrée. Un nœud de poinçonnement se définit comme un nœud où il y a généralement un défaut de poinçonnement et où la vérification de résistance au poinçonnement est effectuée. La charge concentrée au niveau de ces nœuds peut être introduite par des poteaux, une force concentrée ou des appuis nodaux. La fin de l'introduction de charge linéaire sur les dalles est également considérée comme une charge concentrée et la résistance au cisaillement aux extrémités de voiles, aux coins de voiles et aux extrémités ou aux coins des charges linéiques et des appuis linéiques doit donc être contrôlée.

Le module complémentaire Vérification du béton vous offre la possibilité d'effectuer une vérification simplifiée de la résistance au feu selon l'EN 1992-1-2 pour les poteaux (Chapitre 5.3.2) et les poutres (Chapitre 5.6).

Les méthodes suivantes sont disponibles pour la vérification simplifiée de la résistance au feu :

• Poteaux : Dimensions minimales des sections rectangulaires ou circulaires selon le tableau 5.2a et l'équation 5.7 pour le calcul de la durée d'exposition au feu
• Poutre : Dimensions minimales et distance de l'axe selon les tableaux 5.5 et 5.6

Vous pouvez déterminer les efforts internes pour la vérification de la résistance au feu de deux méthodes.

• 1 Dans ce cas, les efforts internes de la situation de projet accidentelle sont directement inclus dans le calcul.
• 2 Les efforts internes pour le calcul à température normale sont réduits à l'aide du facteur Eta,fi (ηfi) et sont ensuite utilisés dans la vérification de la résistance au feu.

De plus, il est possible de modifier la distance de l'axe selon l'Éq 5,5.

Le module complémentaire Vérification du béton vous permet d'effectuer la vérification à la fatigue des barres et des surfaces selon le chapitre 6.8 de l'EN 1992-1-1.

Pour la vérification à la fatigue, deux méthodes de calcul peuvent être sélectionnées dans les configurations de calcul :

• Méthode de calcul 1 : Calcul simplifié selon 6.8.6 et 6.8.7(2) : Le calcul simplifié est appliqué pour les combinaisons d'actions fréquentes selon l'EN 1992-1-1, 6.8.6(2) et l'EN 1990, Éq.(6.15b) avec les charges de trafic appropriées à l'état limite de service. L'étendue de contrainte maximale selon 6.8.6 est vérifiée pour l'acier de béton armé. La contrainte de compression du béton est déterminée à l'aide des contraintes supérieures et inférieures admissibles selon 6.8.7(2).
• Méthode de calcul 2 : Calcul de la contrainte équivalente vis à vis de l'endommagement selon 6.8.5 et 6.8.7(1) (vérification à la fatigue simplifiée) : La vérification à l'aide des étendues de contrainte équivalentes vis-à-vis de l'endommagement est effectuée pour la combinaison de fatigue selon l'EN 1992-1-1, 6.8.3, Éq. (6,69) avec l'action cyclique Q_fat spécifiquement définie.

Dans le module complémentaire Vérification du béton, vous pouvez effectuer des analyses sismiques pour les barres en béton armé selon l'EC 8. Celui-ci inclut les fonctionnalités suivantes :

• Configurations pour l'analyse sismique
• Différenciation entre les classes de ductilité DCL, DCM, DCH
• Possibilité de transférer le coefficient de comportement de l'analyse dynamique
• Vérification de la valeur limite du coefficient de comportement
• Vérifications de la capacité des « Poteau fort - poutre faible »
• Règles pour la vérification de la ductilité en courbure
• Règles pour la ductilité locale.
