Onde é que posso apresentar ou ajustar os sistemas de eixos locais no RFEM 6?

Onde é que posso apresentar ou ajustar os sistemas de eixos locais no RFEM 6?


Resposta:

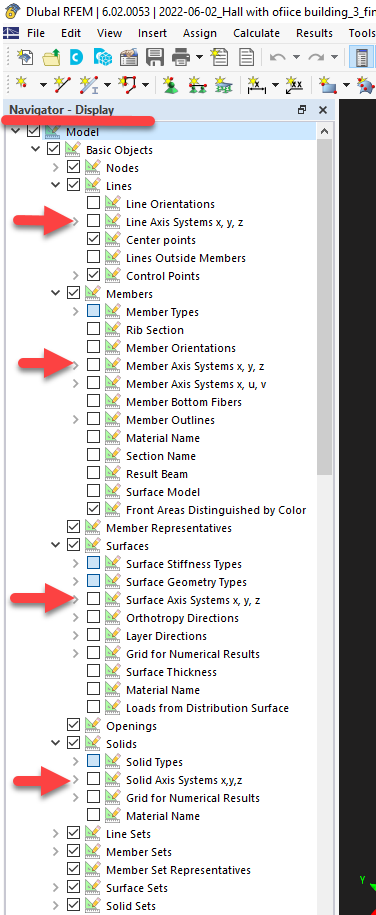

É possível apresentar os sistemas de eixos locais para linhas, barras, superfícies e sólidos. A seleção da apresentação está disponível no separador Mostrar do Navegador de projetos, por exemplo.

Para superfícies, os eixos X e Y ajustam-se ao plano da superfície e o eixo Z é perpendicular ao mesmo. A direção do eixo Z local para uma superfície não depende da direção global do eixo Z.

Para as barras, o eixo X está localizado ao longo da barra por defeito e os eixos Y e Z são perpendiculares à barra. Para a maioria das secções, o eixo Z está localizado ao longo do eixo de inércia mais forte de um elemento.

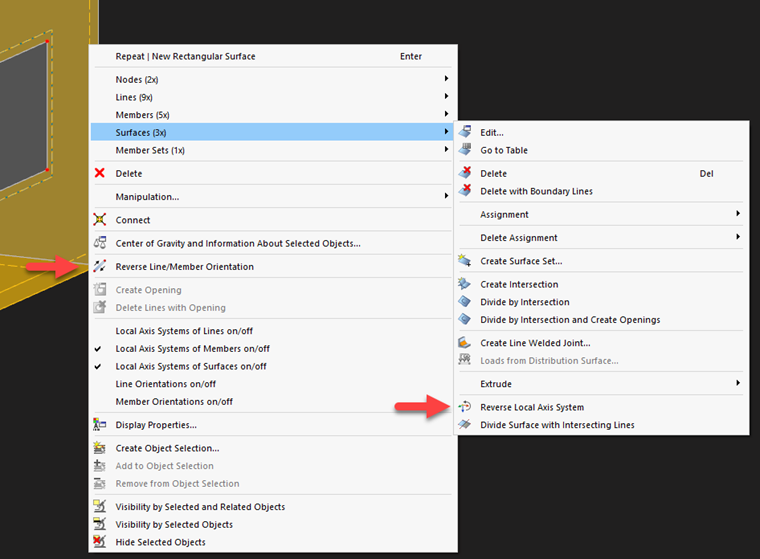

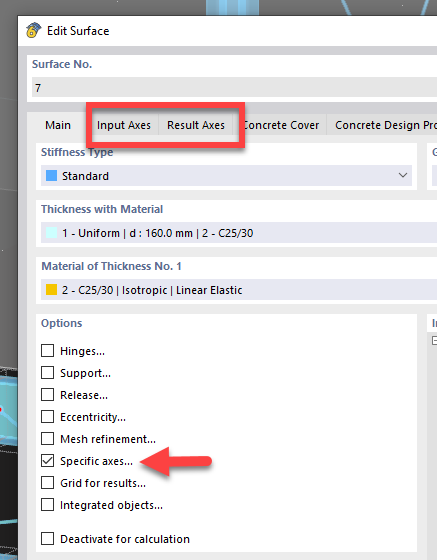

O sistema de eixos local pode ser invertido utilizando a opção no menu de atalho do elemento ou, no caso de superfícies, com as opções de elemento dos eixos específicos.
