¿Dónde puedo mostrar o ajustar los sistemas de ejes locales en RFEM 6?

¿Dónde puedo mostrar o ajustar los sistemas de ejes locales en RFEM 6?


Respuesta:

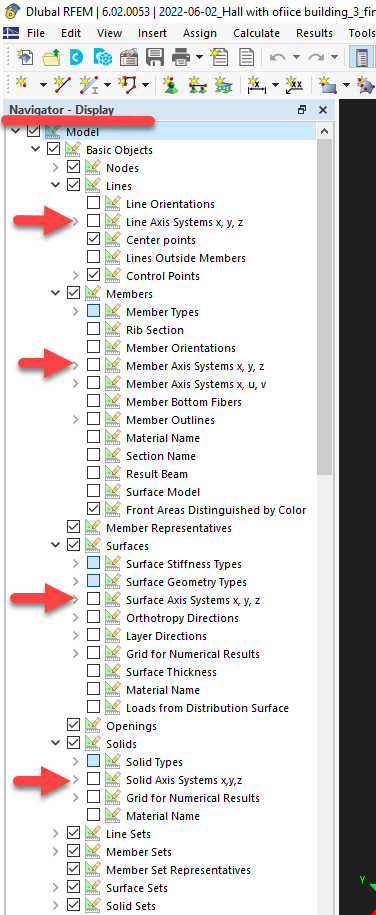

Es posible mostrar sistemas de ejes locales para líneas, barras, superficies y sólidos. La selección de la visualización está disponible en la pestaña Visualización del navegador de proyectos, por ejemplo.

Para las superficies, los ejes X e Y encajan en el plano de la superficie y el eje Z es perpendicular a él. La dirección del eje Z local para una superficie no depende de la dirección global del eje Z.

Para las barras, el eje X se encuentra a lo largo de la barra de forma predeterminada y los ejes Y y Z son perpendiculares a ella. Para la mayoría de las secciones, el eje Z se encuentra a lo largo del eje de inercia más fuerte de un elemento.

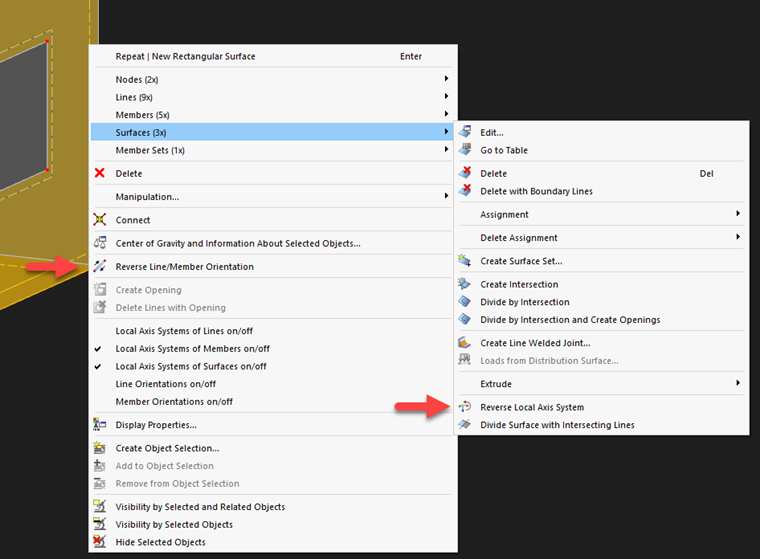

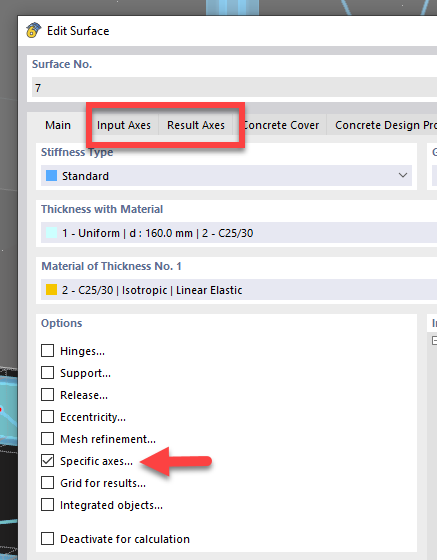

El sistema de ejes local se puede invertir usando la opción en el menú contextual del elemento dado, o en el caso de superficies, con las opciones del elemento de los ejes específicos.
