Dove posso visualizzare o regolare i sistemi di assi locali in RFEM 6?

Dove posso visualizzare o regolare i sistemi di assi locali in RFEM 6?


Risposta:

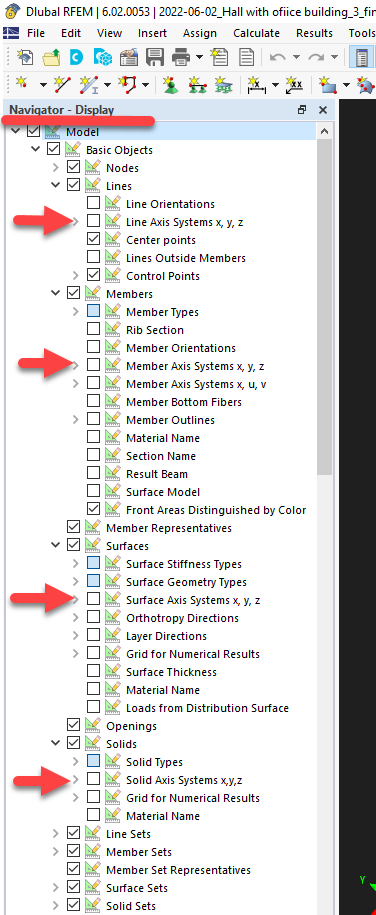

È possibile visualizzare i sistemi di assi locali per linee, aste, superfici e solidi. La selezione della visualizzazione è disponibile, ad esempio, nella scheda Visualizzazione del Navigatore progetti.

Per le superfici, l'asse X e Y si adatta al piano della superficie e l'asse Z è perpendicolare ad esso. La direzione dell'asse Z locale per una superficie non dipende dalla direzione globale dell'asse Z.

Per le aste, l'asse X si trova lungo l'asta per impostazione predefinita e gli assi Y e Z sono perpendicolari ad essa. Per la maggior parte delle sezioni, l'asse Z si trova lungo l'asse di inerzia maggiore di un elemento.

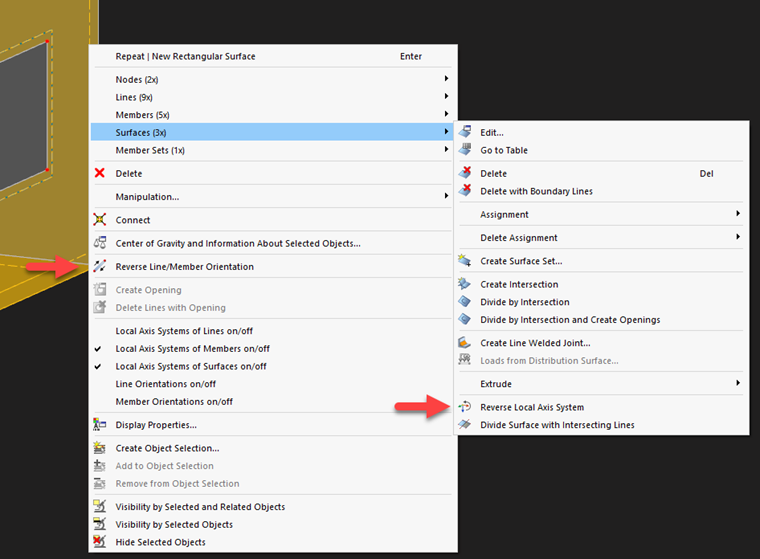

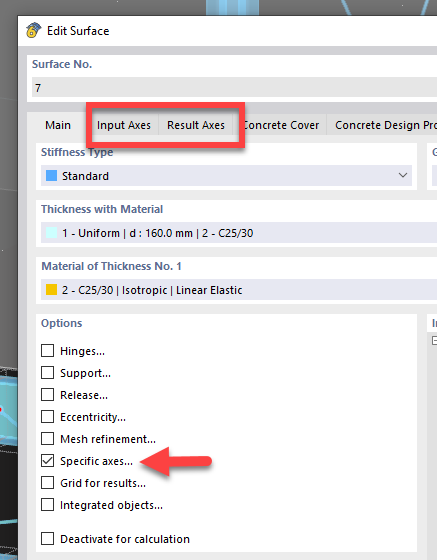

Il sistema di assi locali può essere invertito utilizzando l'opzione nel menu di scelta rapida dell'elemento specificato o, nel caso di superfici, con le opzioni dell'elemento degli assi specifici.
