Gdzie można wyświetlić lub edytować lokalne układy współrzędnych w RFEM 6?

Gdzie można wyświetlić lub edytować lokalne układy współrzędnych w RFEM 6?


Odpowiedź:

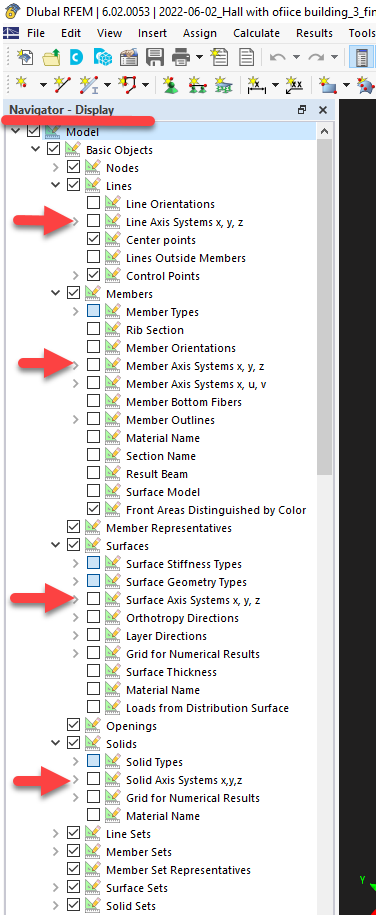

Możliwe jest wyświetlenie lokalnych układów współrzędnych dla linii, prętów, powierzchni i brył. Wybór wyświetlania jest dostępny na przykład w Nawigatorze projektu w zakładce Wyświetlanie.

Dla powierzchni oś X i Y znajdują się w płaszczyźnie powierzchni, a oś Z jest do niej prostopadła. Kierunek lokalnej osi Z dla powierzchni nie zależy od globalnego kierunku osi Z.

W przypadku prętów oś X jest domyślnie umieszczona wzdłuż pręta, a osie Y i Z są do niej prostopadłe. Dla większości przekrojów oś Z leży wzdłuż mocniejszej osi bezwładności elementu.

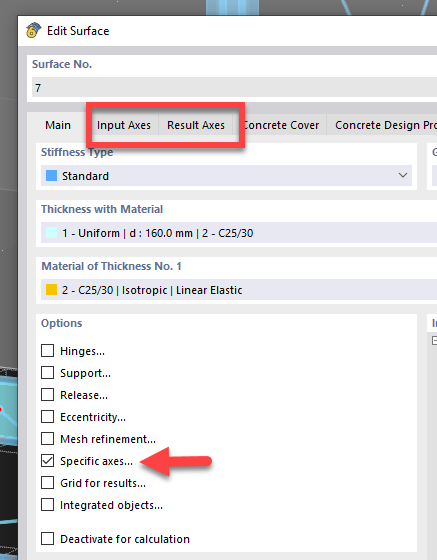

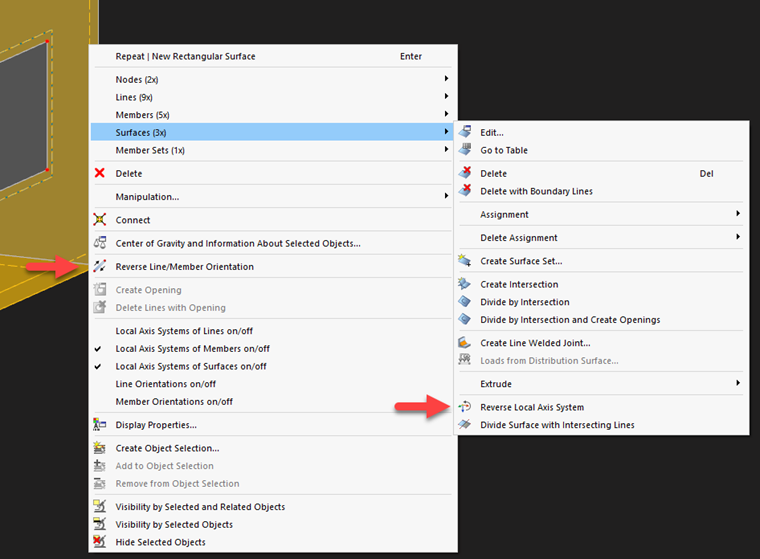

Lokalny układ osi można odwrócić za pomocą opcji z menu kontekstowego danego elementu lub, w przypadku powierzchni, za pomocą opcji elementów dla poszczególnych osi.
