Kde mohu v programu RFEM 6 zobrazit a upravit lokální osové systémy?

Kde mohu v programu RFEM 6 zobrazit a upravit lokální osové systémy?


Odpověď:

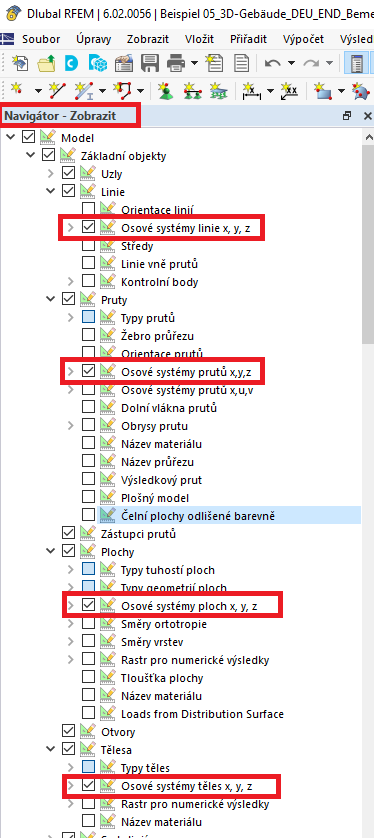

U linií, prutů, ploch a těles je možné zobrazit lokální osové systémy. Aktivace zobrazení je dostupná například v navigátoru projektu, záložce Zobrazení.

U ploch leží osy X a Y v rovině plochy a osa Z je na ni kolmá. Směr lokální osy Z plochy není závislý na směru globální osy Z.

U prutů standardně osa X směřuje podél prutu a osy Y a Z jsou na něj kolmé. U většiny standardních průřezů leží osa Z ve směru hlavní osy největší tuhosti prvku.

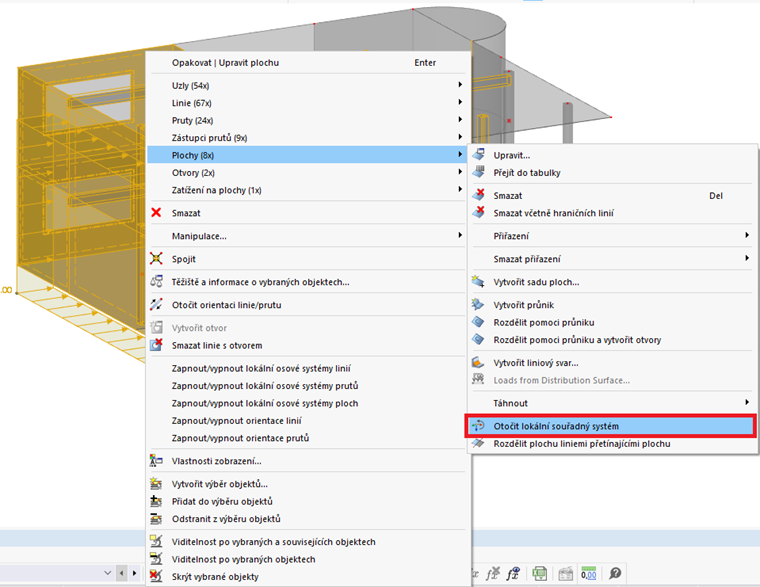

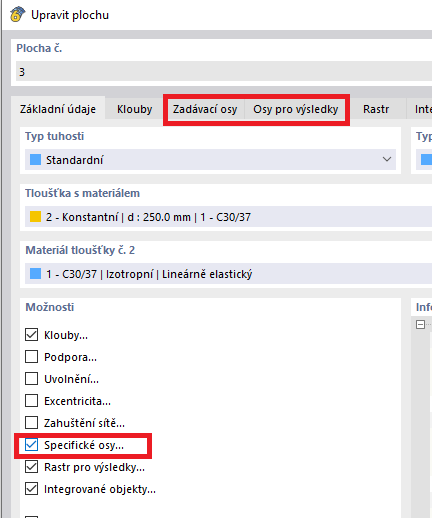

Lokální osový systém lze otočit volbou v místní nabídce daného prvku nebo v případě ploch pomocí zaškrtnutí možnosti Specifické osy a následnou úpravou.
