Il est possible d'afficher les systèmes d'axes locaux pour les lignes, les barres, les surfaces et les solides. La sélection de l'affichage est par exemple disponible dans l'onglet Afficher du navigateur de projet.
Pour les surfaces, les axes X et Y s'ajustent dans le plan de la surface et l'axe Z lui est perpendiculaire. La direction de l'axe Z local pour une surface ne dépend pas de la direction globale de l'axe Z.
Pour les barres, l'axe X est situé par défaut le long de la barre et les axes Y et Z lui sont perpendiculaires. Pour la plupart des sections, l'axe Z est situé le long de l'axe d'inertie le plus fort d'un élément.

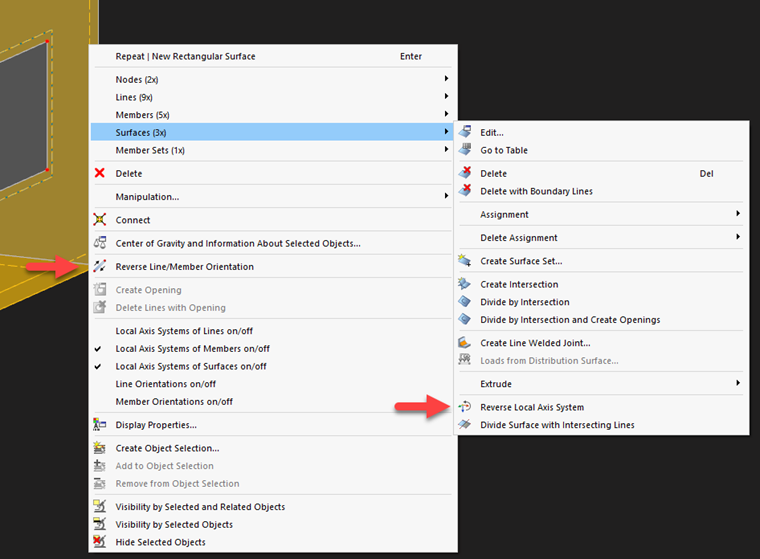

Le système d'axes local peut être inversé à l'aide de l'option dans le menu contextuel de l'élément ou, dans le cas de surfaces, avec les options d'axes spécifiques.
