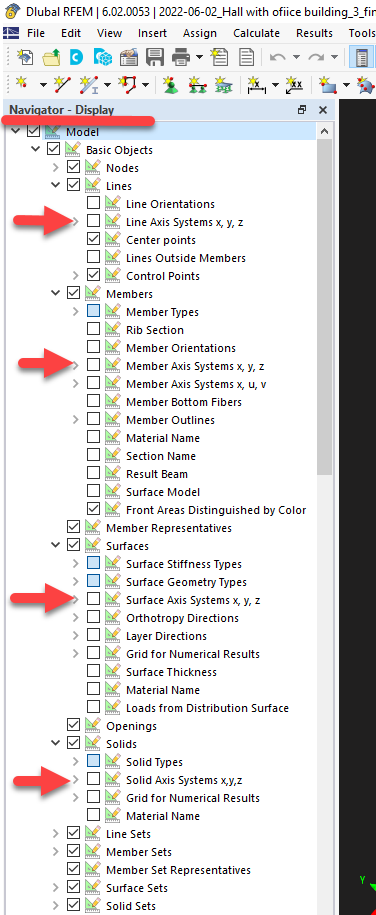

可以显示线、杆件、面和实体的局部坐标系。 例如,可以在项目导航器的显示选项卡中选择显示。
对于面,X 轴和 Y 轴位于面所在的平面内,并且 Z 轴垂直于面。 面的局部 Z 轴方向不依赖于全局 Z 轴方向。
对于杆件,默认 X 轴位于杆件上,Y 轴和 Z 轴垂直于杆件。 对于大多数截面,Z 轴位于单元的惯性较大的轴上。

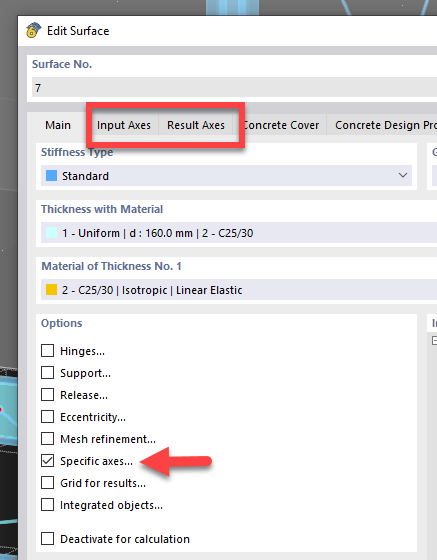

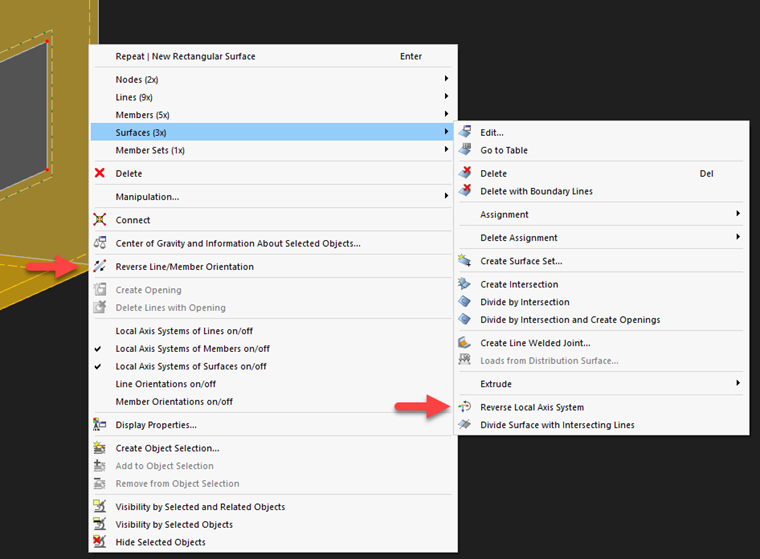

局部坐标系可以通过在给定单元的快捷菜单中的选项来反转,或者如果是面,可以通过特定轴的单元选项来反转。
可以显示线、杆件、面和实体的局部坐标系。 例如,可以在项目导航器的显示选项卡中选择显示。
对于面,X 轴和 Y 轴位于面所在的平面内,并且 Z 轴垂直于面。 面的局部 Z 轴方向不依赖于全局 Z 轴方向。
对于杆件,默认 X 轴位于杆件上,Y 轴和 Z 轴垂直于杆件。 对于大多数截面,Z 轴位于单元的惯性较大的轴上。
局部坐标系可以通过在给定单元的快捷菜单中的选项来反转,或者如果是面,可以通过特定轴的单元选项来反转。
