Linhas de contorno estão abertas

Estou a tentar definir partes da secção no RSECTION, mas aparece o aviso "As linhas de contorno não estão fechadas". O que está errado?

Resposta:

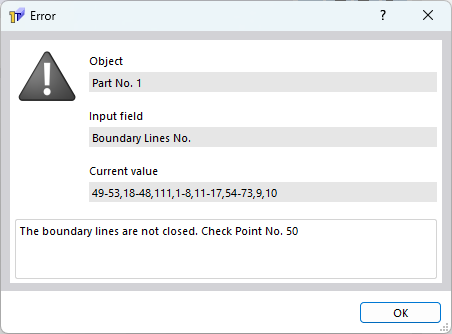

As linhas limites não estão fechadas.
As linhas de fronteira não estão fechadas.

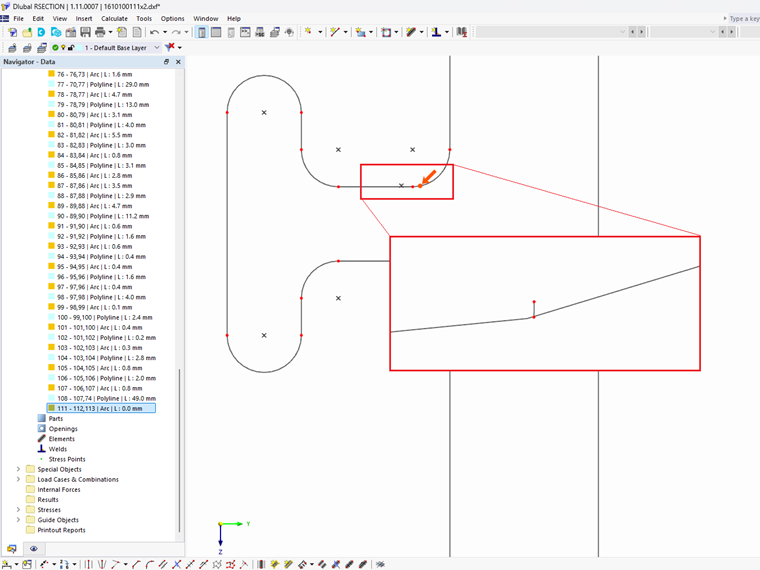

O problema está nas imprecisões do DXF de origem. Existem linhas com comprimento quase nulo, que são desnecessárias. Quando as inclui na seleção de partes, é relatado o erro mencionado.

O problema está nas imprecisões da origem do dxf.
Linhas de contorno não fechadas

Depois de remover o erro, já não há problema em criar e usar a seção transversal.
