Linie graniczne nie są zamknięte

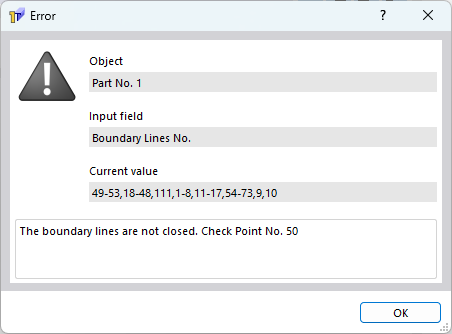

Podczas definiowania części przekroju w programie RSECTION pojawia się ostrzeżenie "Contour Lines Are Not Closed". Co robię nie tak?

Odpowiedź:
Linie graniczne nie są zamknięte
Linie graniczne nie są zamknięte

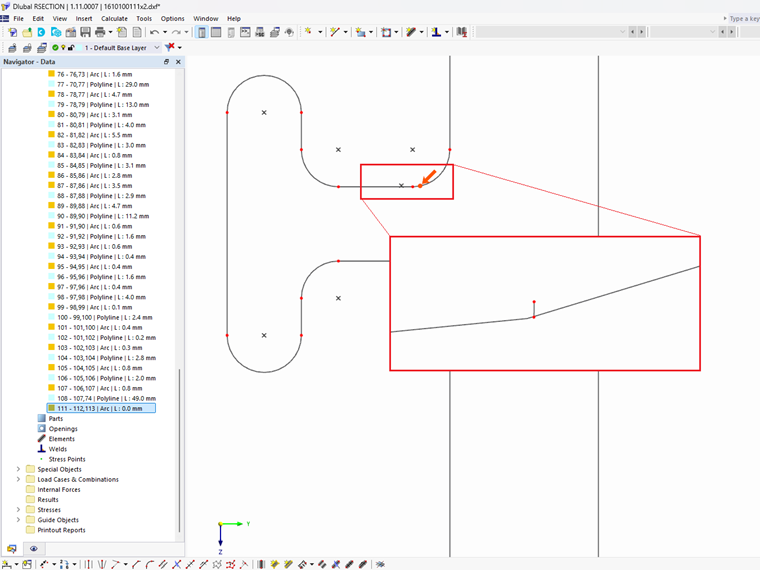

Problem polega na nieścisłościach w źródłowym pliku dxf. Są tam linie o prawie zerowej długości, które są dodatkowe. Gdy je uwzględnisz w wyborze części, zgłasza to wspomniany błąd.

Problem dotyczy nieprecyzyjnych źródeł dxf
Nieprawidłowo zamknięte kontury

Po usunięciu błędu nie ma już problemu z utworzeniem i użyciem przekroju.
