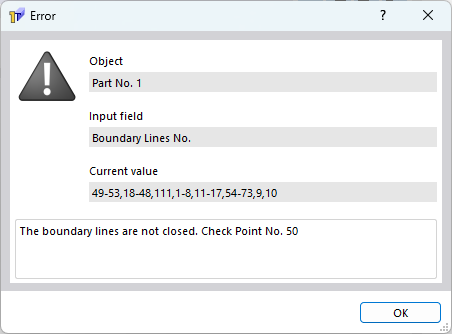

J’essaie de définir des pièces de section dans RSECTION mais l’avertissement « Les lignes de contour ne sont pas fermées ». Pourquoi ?

Q: J’essaie de définir des pièces de section dans RSECTION mais l’avertissement « Les lignes de contour ne sont pas fermées ». Pourquoi ?

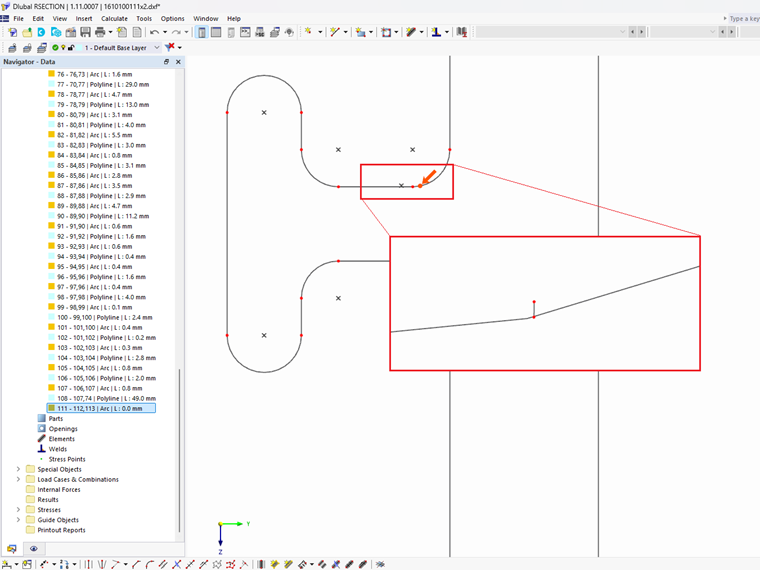

Le problème réside dans les imprécisions du fichier source DXF. Certaines lignes d’une longueur presque nulle sont superflues. Leur inclusion dans la sélection génère l’erreur mentionnée.Une fois l’erreur corrigée, il n'y a plus de problème pour créer et utiliser la section.

Question

J’essaie de d&#233;finir des pi&#232;ces de section dans RSECTION mais l’avertissement &#171;&nbsp;Les lignes de contour ne sont pas ferm&#233;es&nbsp;&#187;. Pourquoi&nbsp;?

Accepted Answer

Le probl&#232;me r&#233;side dans les impr&#233;cisions du fichier source DXF. Certaines lignes d’une longueur presque nulle sont superflues. Leur inclusion dans la s&#233;lection g&#233;n&#232;re l’erreur mentionn&#233;e.Une fois l’erreur corrig&#233;e, il n'y a plus de probl&#232;me pour cr&#233;er et utiliser la section.

Lignes de contours non fermés

J’essaie de définir des pièces de section dans RSECTION mais l’avertissement « Les lignes de contour ne sont pas fermées ». Pourquoi ?
