O utilizador tem duas opções para o modelo do edifício. Pode criá-la quando inicia a modelação da estrutura ou ativá-la posteriormente. No modelo do edifício, é possível definir diretamente os pisos e manipulá-los.
Ao manipular os pisos, pode escolher se pretende modificar ou manter os elementos estruturais incluídos através de várias opções.
O RFEM faz parte do trabalho por si. Por exemplo, gera automaticamente secções de resultados, por isso não 'precisa realizar muitos cálculos.
Seminário web
Seminário web
O modelo do edifício é calculado em duas fases:
Os resultados de pilares e paredes do cálculo 3D e os resultados dos pisos do cálculo 2D são combinados num único modelo após o cálculo. Isto significa que não é necessário alternar entre o modelo 3D e os modelos 2D individuais dos pisos. O utilizador trabalha apenas com um modelo, poupando, assim, tempo precioso e evitando possíveis erros na troca de dados manual entre o modelo 3D e os modelos 2D dos pisos individuais.
As superfícies verticais no modelo podem ser divididas em paredes de corte e vigas-parede. O programa gera automaticamente barras de resultados internos a partir destes objetos de parede, para que possam depois ser utilizadas de acordo com a norma desejada no módulo Dimensionamento de betão.
As paredes de corte e as vigas-parede do modelo do edifício estão disponíveis como objetos independentes nos módulos de dimensionamento. Desta forma, é possível uma filtragem mais rápida dos objetos nos resultados, bem como uma melhor documentação no relatório de impressão.

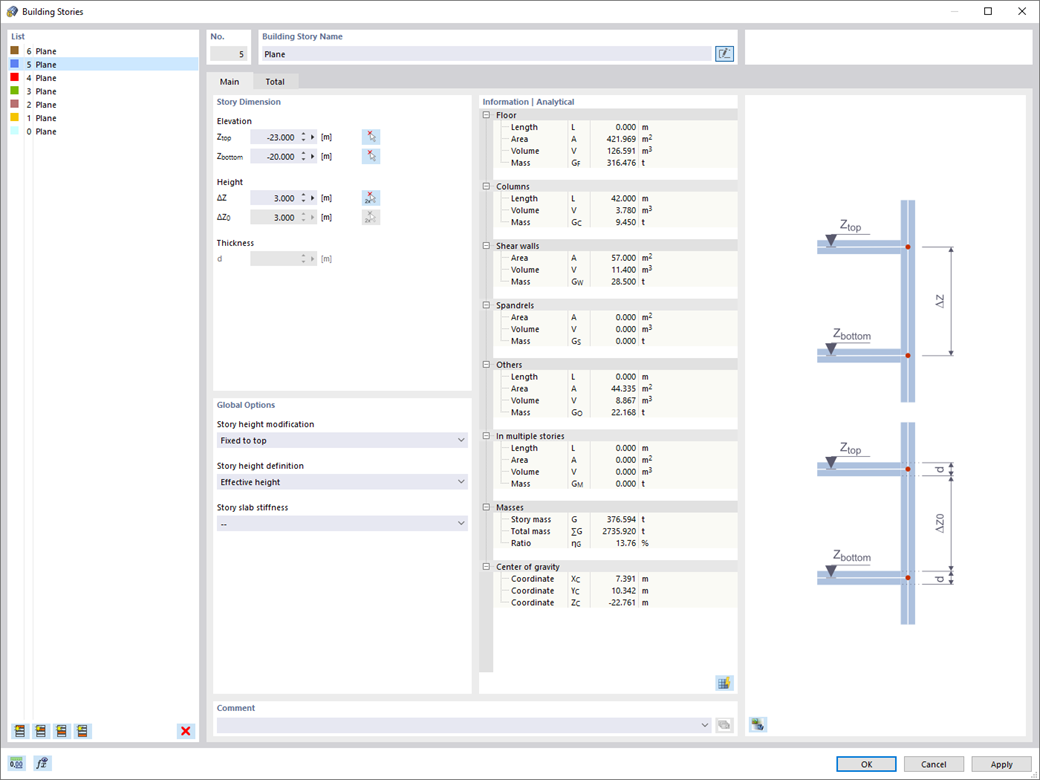

Com o gerador de pisos de edifício do módulo Modelo do edifício, pode optar por criar automaticamente pisos de edifício em função da topologia do modelo.
Para uma análise do espectro de resposta de modelos de edifício, pode apresentar os coeficientes de sensibilidade para as direções horizontais por piso.
Estes números permitem interpretar a sensibilidade dos efeitos de estabilidade.
