Herramienta de Zona Geográfica

Recupere datos de zonas de nieve, viento, sísmica y otras cargas. La Geo-Zone Tool dispone de mapas de zonas para muchos países de todo el mundo, y se puede acceder a través de la aplicación del navegador o nuestra API GraphQL, así como nuestras bibliotecas de cliente para Python y C#.

Abrir herramienta Geo-Zone { } Documentación de la API

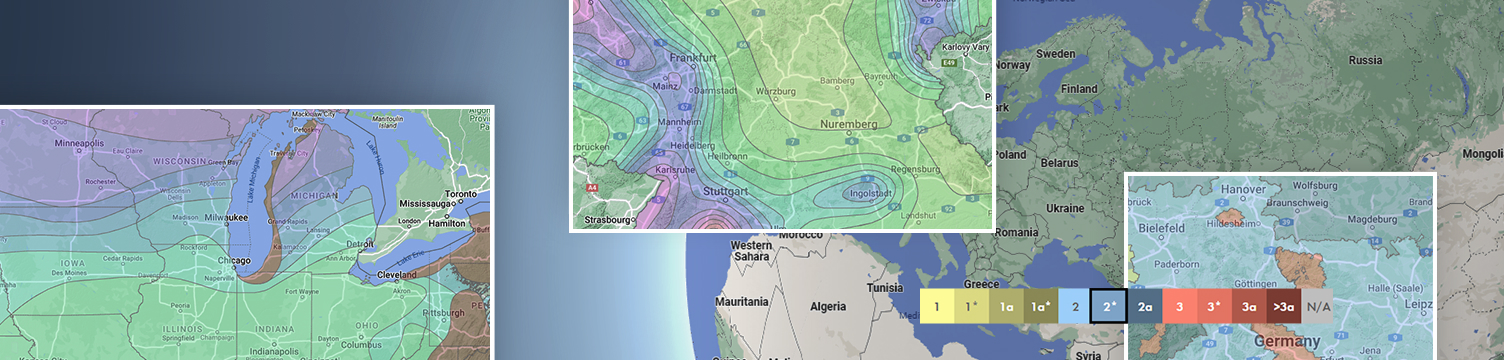

Ilustración que muestra la nueva función de Geo-Zona para análisis estructural, utilizando mapas codificados por colores para indicar regiones.

Representación visual de la nueva herramienta de geozonas para el análisis y la optimización mejorados del emplazamiento en proyectos de ingeniería.

Valores característicos de carga, Directamente del mapa

Los ingenieros estructurales dedican un tiempo considerable a localizar zonas de nieve, mapas de viento y valores de peligrosidad sísmica antes de comenzar cualquier cálculo. Cada país publica estos datos en formatos diferentes: anejos nacionales, apéndices con mapas y tablas de corrección por altitud dispersos en múltiples documentos.

Herramienta de geozonas elimina esa búsqueda manual. Introduzca un código postal o una dirección, o haga clic en cualquier punto del mapa interactivo. La herramienta identifica automáticamente la ubicación exacta, detecta la altitud del emplazamiento y devuelve los valores característicos de cálculo conformes a la norma seleccionada.

Los resultados se pueden utilizar de inmediato en el análisis estructural. Los usuarios de RFEM 6 y RSTAB 9 pueden transferir los valores directamente a los casos de carga sin necesidad de copiar y pegar o cambiar de herramienta.

Valores característicos de carga para cualquier ubicación mundial según la norma aplicable

Más de 50 normativas internacionales y anexos nacionales, desde Eurocódigos hasta ASCE 7, IS 875 y AS 1170

Todos los valores característicos en un informe PDF claro, listo para la documentación del proyecto

Integración directa con RFEM 6 y RSTAB 9: transferencia de valores a casos de carga sin entrada manual

Herramienta de geozonas se utiliza al inicio de un proyecto estructural, antes de que comience el primer cálculo. Sustituye la búsqueda manual de anejos nacionales, mapas de zonas y tablas de altitud por una única consulta de ubicación precisa.

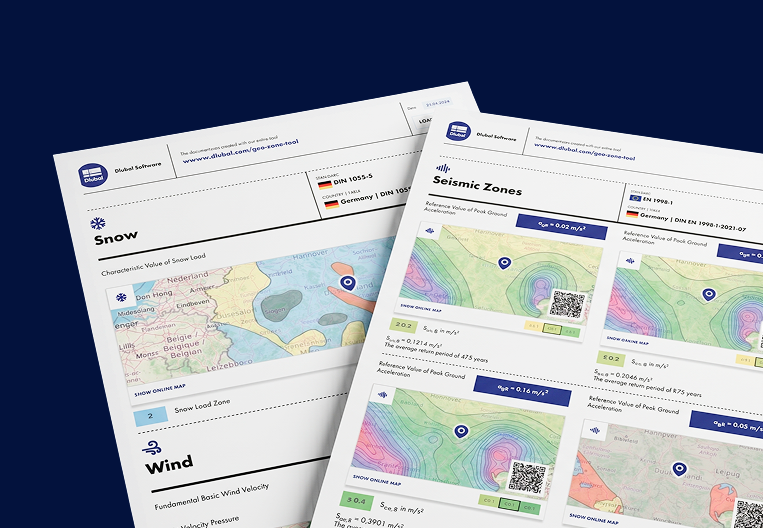

Un informe impreso en PDF de la herramienta Geo-Zone que muestra datos de ingeniería y figuras finalizadas para uso de referencia.

Determinación de Cargas de Cubierta

Introduzca el código postal del proyecto, seleccione la norma y obtenga s_k con la corrección por altitud aplicada. Listo para la combinación de carga en cubierta.

Entrada de carga de viento antes del diseño de fachada y revestimiento

Obtenga v_b,0, categoría de terreno y el perfil completo de presión del viento en una sola sesión. El módulo Perfil de viento devuelve V_m(z), I(z) y q_h(z) en cada nivel de altura.

Verificación de zona sísmica antes de iniciar el análisis dinámico

Confirme la zona sísmica y la PGA para los períodos de retorno correspondientes antes de iniciar un análisis completo del espectro de respuesta.

Parámetros de carga para proyectos en países desconocidos

Seleccione la norma aplicable entre más de 50 códigos compatibles y obtenga los valores correctos de zona, categoría de terreno y cargas características.

Características Clave

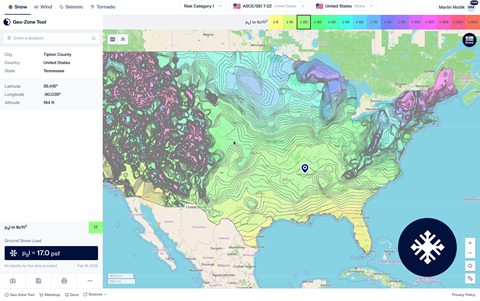

Mapa que muestra las zonas de carga de nieve en los Estados Unidos utilizando la Herramienta de geozonas.

Para Nieve

Mapas de carga de nieve de suelo según ASCE/SEI 7-22. Proporciona p_g en psf directamente del mapa de contorno para la ubicación del sitio.

Carga de nieve de suelo [psf]
Altitud del sitio detectada automáticamente [ft]

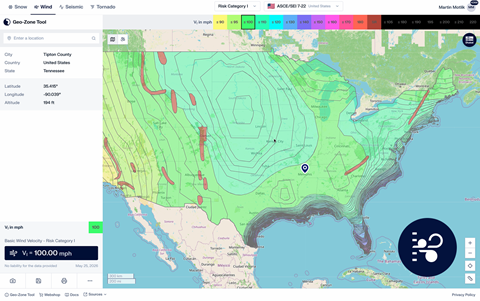

Mapa que ilustra las zonas de carga de viento para varias regiones de los EE. UU., utilizado en la herramienta Geo-Zone para cálculos precisos de carga de viento.

Para Viento

Mapas de velocidad básica del viento según ASCE/SEI 7-22 y 7-16. Devuelve la velocidad del viento en mph para todas las Categorías de Riesgo, incluyendo regiones eólicas especiales.

Velocidad básica del viento [mph]
Categoría de Riesgo I–IV

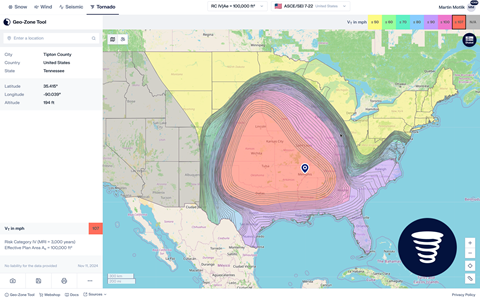

Herramienta de geozonas mostrando el mapa de zonas de tornados de EE. UU. basado en factores de riesgo regionales.

Para tornado

Velocidad del viento de diseño para tornado según ASCE/SEI 7-22 y 7-16. Requerido para estructuras de Categoría de Riesgo III–IV.

Velocidad del viento de diseño para tornado [mph]
Selector del área en planta efectiva A_e

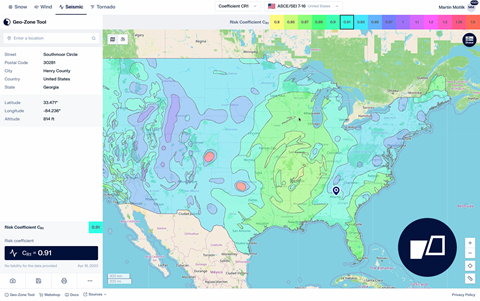

Una captura de pantalla de la Herramienta de Geo-Zona que muestra las zonas sísmicas en los Estados Unidos, resaltando los diferentes niveles de actividad sísmica.

Para Peligrosidad Sísmica

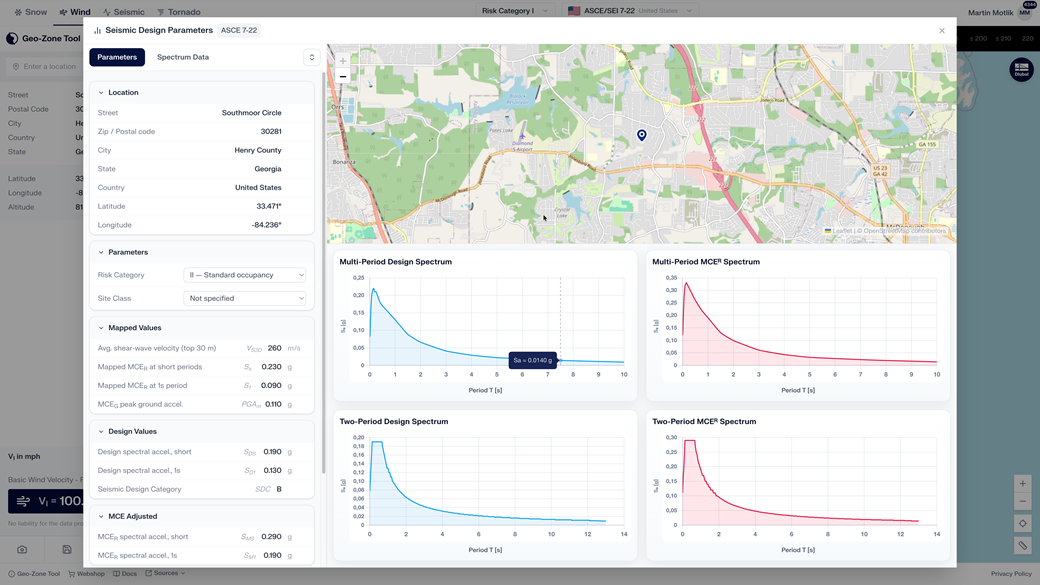

Parámetros de diseño sísmico según ASCE/SEI 7-16. Devuelve los valores de movimiento del suelo mapeados, las aceleraciones espectrales de diseño y la Categoría de Diseño Sísmico.

Parámetro de Movimiento del Suelo
Aceleración Máxima del Suelo

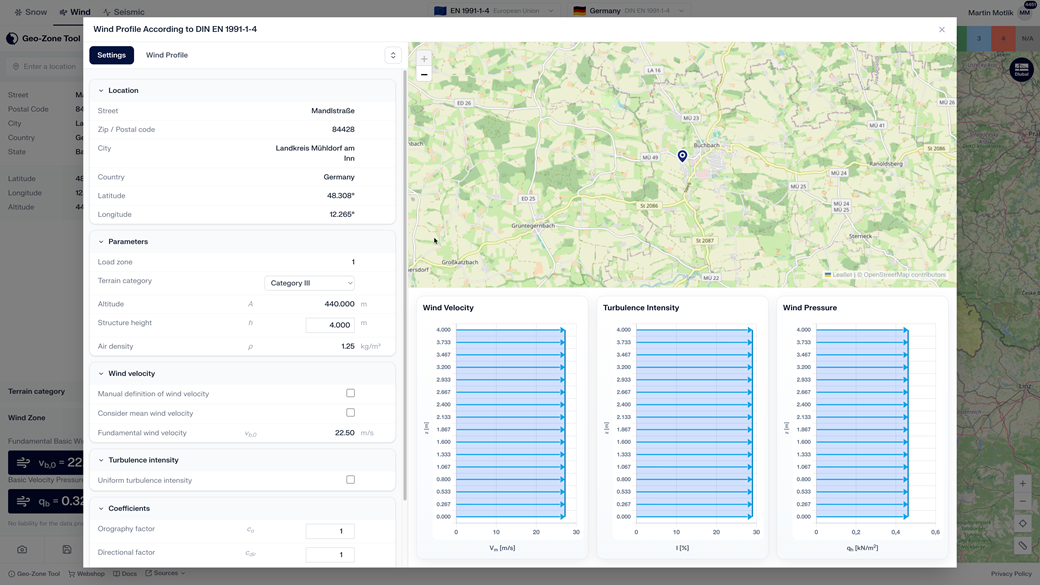

Perfiles de viento

Ingenieros de fachadas y diseñadores de revestimientos necesitan comprender cómo se comporta el viento en cada nivel de planta, no solo el valor básico de la velocidad del viento. El módulo Perfil de viento calcula la distribución vertical completa de la velocidad del viento, la intensidad de turbulencia y la presión del viento según EN 1991-1-4 y otras normativas compatibles.

V_m(z) perfil de velocidad media del viento a cualquier altura
I(z) distribución de la intensidad de turbulencia en toda la altura del edificio
q_h(z) perfil de presión del viento para el diseño de fachadas y revestimientos

Acelerogramas | Registros de Movimiento Sísmico Real

El análisis espectral de respuesta requiere una entrada representativa del movimiento del terreno. El módulo Accelerogram ofrece a los ingenieros estructurales acceso directo a datos reales de terremotos registrados en más de 145 estaciones de medición, todo dentro del entorno de la Geo-Zone Tool.

Más de 145 estaciones sísmicas en Italia, EE. UU. y redes globales
Valores de aceleración máxima ax, ay y az para cada evento registrado
Exportación completa de datos de series temporales para el análisis de historia temporal
Filtrado por estación, fecha del evento, profundidad focal y tipo de suelo

Herramienta de riesgos | Parámetros de diseño sísmico

El diseño sísmico según ASCE 7 requiere más que un único valor de PGA. El módulo Parámetros de diseño sísmico proporciona el conjunto completo de parámetros específicos del sitio ASCE/SEI 7-22 para cualquier ubicación en EE. UU.

Este conjunto de datos integral incluye valores cartográficos de movimiento del suelo, aceleraciones espectrales de diseño, la Categoría de diseño sísmico y los espectros de diseño de Período Múltiple y de Dos Períodos.

Lo que los flujos de trabajo manuales dejan fuera

La herramienta ASCE Hazard Tool es la referencia estándar para los valores de carga de ASCE 7. La herramienta de geozonas cubre los mismos datos y va más allá al conectarse directamente a su software de análisis estructural.

Valores de carga ASCE 7 — nieve, viento, sísmica, tornado

Fuentes separadas por tipo de carga

Integración de software de análisis estructural

Normas internacionales (proyectos fuera de EE. UU.)

Solo ubicaciones en EE. UU.

Una norma por documento

Informes de impresión PDF

Manual documentación requerida

Mapa interactivo de zonas codificado por colores

Herramienta API Opción

No disponible

Precios API transparentes

"Solicitar un presupuesto"

No disponible

Integrar datos de geo-zonas en
su propio flujo de trabajo

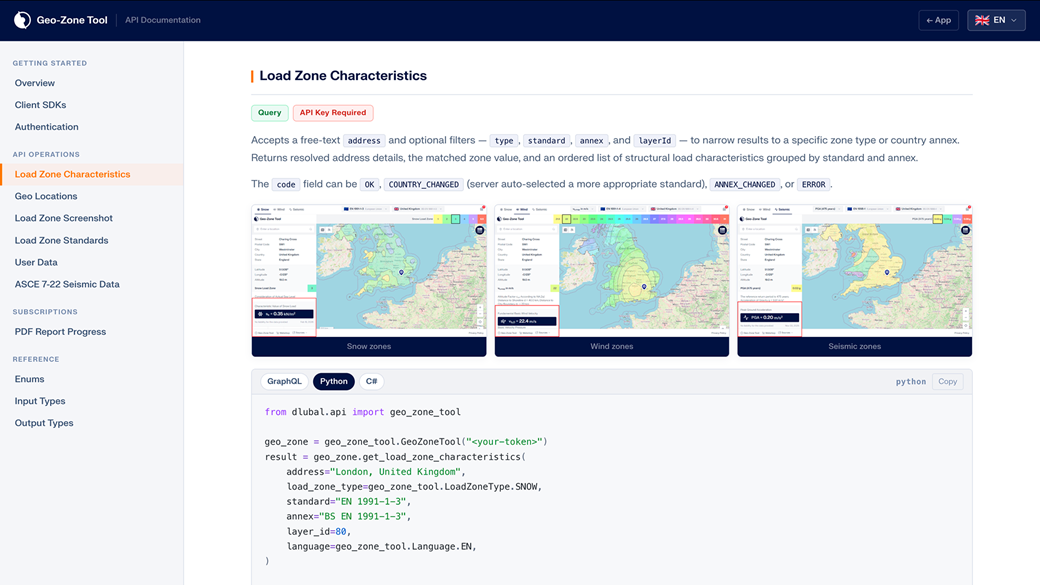

La API de la Herramienta de Geo-Zonas proporciona a los desarrolladores de software e integradores BIM acceso programático a todos los datos de zonas de carga. Utilícela para crear flujos de trabajo automatizados, completar modelos estructurales o crear canales de informes personalizados.

API GraphQL con solicitudes y respuestas tipadas
Los tres módulos de carga: nieve, viento y sismo
Selección completa de normativa y anejos nacionales mediante parámetros de consulta

{ } Documentación de la API abierta →

La Herramienta de geozonas funciona con un modelo basado en solicitudes. Cada búsqueda de ubicación o resultado generado en la herramienta consume una solicitud. Las solicitudes se adquieren como paquetes de crédito únicos de 500, 5,000 o 15,000 solicitudes sin fecha de vencimiento. No se requiere suscripción ni tarifa recurrente. El acceso a la Herramienta de geozonas es a través de la Extranet de Dlubal. Los paquetes están disponibles en la Tienda en línea de Dlubal .

Herramienta de geozonas cubre más de 100 normativas de cargas de nieve, viento, sismo y tornado, incluyendo todos los anejos nacionales del Eurocódigo, ASCE 7, AS 1170, IS 875, SIA 261, NBC y muchas más. Se añaden nuevas normativas de forma regular. Consulte la lista completa en Página de normas admitidas .

Geo-Zone Tool está integrado en el entorno de software de Dlubal. En RFEM 6 y RSTAB 9, puede llamar a Geo-Zone Tool directamente desde la configuración de los casos de carga. Los valores característicos s_k, v_b,0, q_b y PGA se transfieren automáticamente a los parámetros correspondientes del caso de carga, sin necesidad de copiar y pegar.

Cada resultado se basa en la norma nacional aplicable o el anexo nacional correspondiente. Los datos geoespaciales provienen de los siguientes conjuntos de datos disponibles públicamente:

gadm.org | Datos de límites administrativos
openstreetmap.org | Datos geográficos básicos
osm-boundaries.com | Datos de límites derivados de OpenStreetMap
Copernicus Corine Land Cover | Clasificación de uso del suelo y del terreno

Sí. La exportación en PDF incluye toda la información necesaria para la documentación estructural: coordenadas de ubicación y altitud, la norma aplicable y el anexo nacional, la zona identificada, el valor característico resultante, las fuentes de datos citadas y la fecha del informe.

Cada PDF también incluye un código QR que enlaza directamente de vuelta a la vista del mapa en vivo en Geo-Zone Tool, por lo que el informe permanece conectado permanentemente a sus datos de origen y cualquier persona que lo revise puede verificar los resultados escaneando el código.

Sí. La herramienta se ejecuta completamente en el navegador y funciona en dispositivos móviles y tabletas. Puede introducir la dirección del sitio o hacer clic en el mapa directamente desde el campo para obtener valores de # zona de carga@zona de carga# inmediatos.
