Nástroj pro stanovení oblastí zatížení
Nalezení hodnot zatížení sněhem, větrem a zemětřesením v Google mapách
Další informace
Proč Dlubal Software?
Nejrychlejší stanovení zatížení pomocí nástroje GEO-ZONE TOOL: Interaktivní mapy oblastí zatížení...
Simulace větru a generování zatížení větrem
Samostatný program RWIND Simulation slouží k simulaci obtékání jednoduchých i složitých konstrukcí vzdušným proudem v digitálním větrném tunelu.
Vygenerovaná zatížení větrem, která na dané objekty působí, lze importovat do programu RFEM nebo RSTAB.

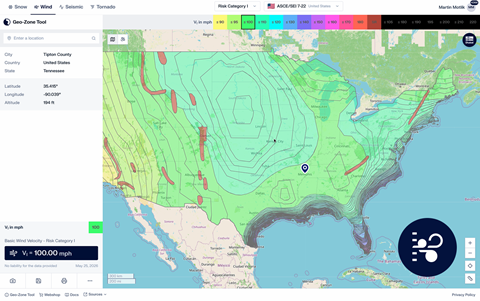

Nástroj Geo-Zone Tool na webové stránce Oblasti zatížení sněhem, větrem a zemětřesením nabízí mapy pro okamžité stanovení oblastí zatížení sněhem, větrem a zemětřesením podle Eurokódu a dalších mezinárodních a národních norem.
Po zadání polohy, například poštovního směrovacího čísla (PSČ) nebo názvu obce, případně po kliknutí na příslušné místo na mapě obdržíme:

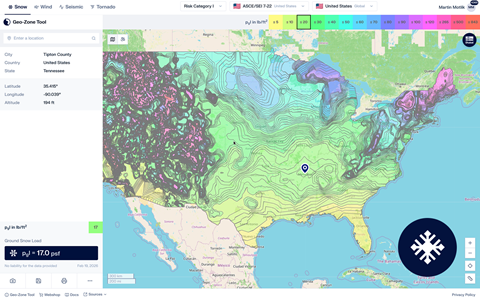

- Sníh:
- oblast zatížení sněhem
- charakteristické zatížení sněhem sk - Vítr:

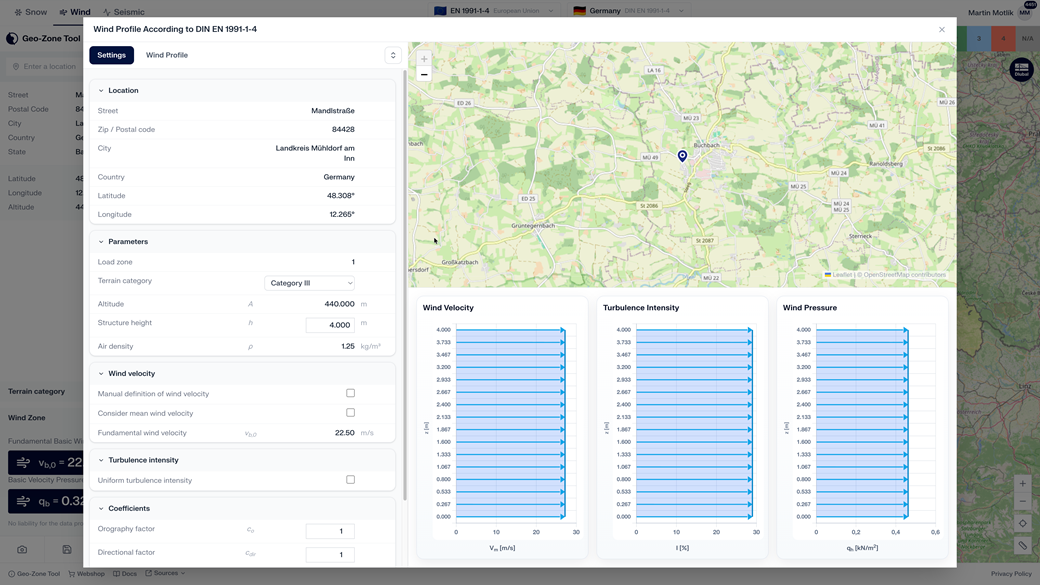

- oblast zatížení větrem
- výchozí základní rychlost větru vb,0
- základní dynamický tlak větru qb - Zemětřesení:

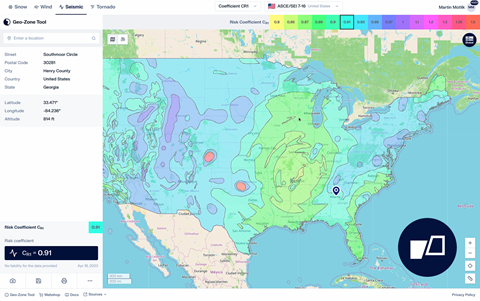

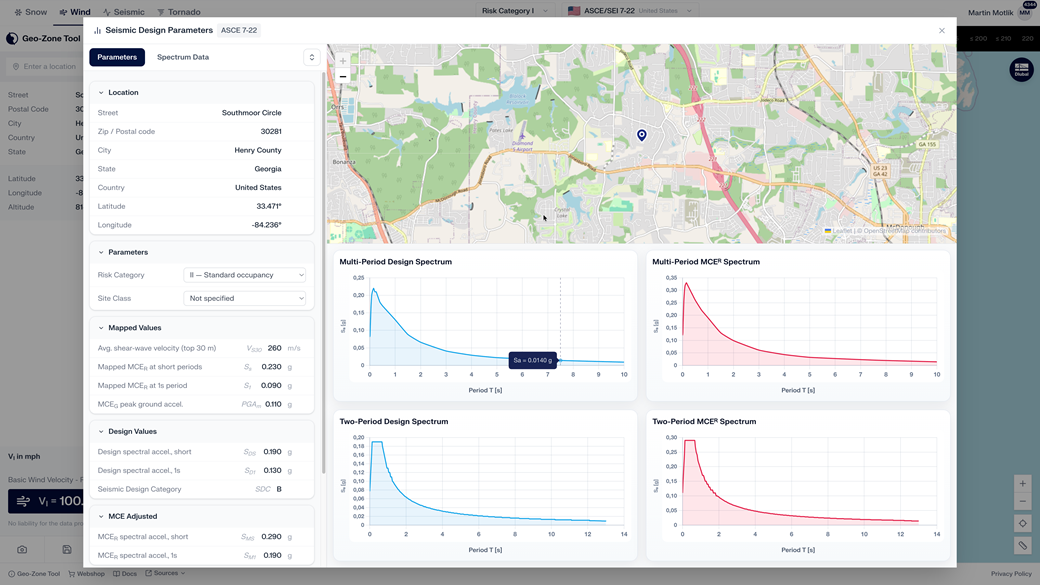

- seizmická oblast
- referenční špičkové zrychlení podloží agR
- třída podloží atd. - Tornáda (pouze USA):

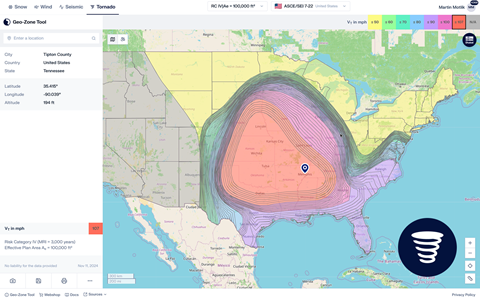

- návrhová rychlost větru V

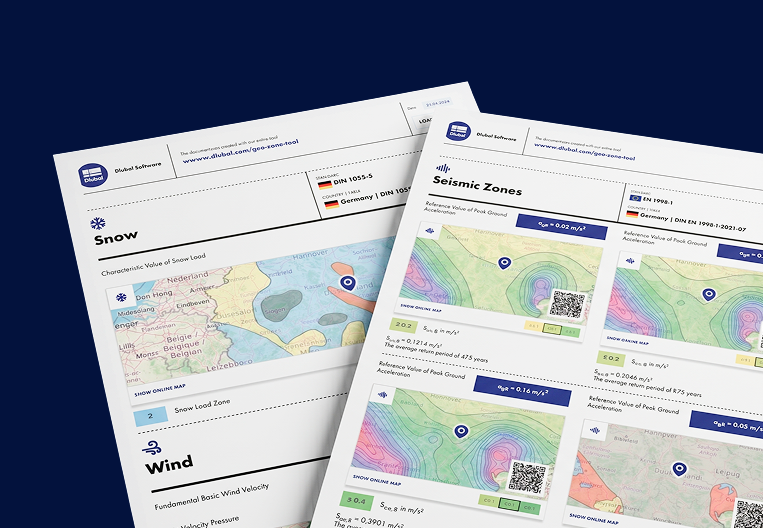

Funkce tisku umožňuje vytisknout všechny nezbytné vstupní hodnoty pro zatížení sněhem, větrem a zemětřesením.

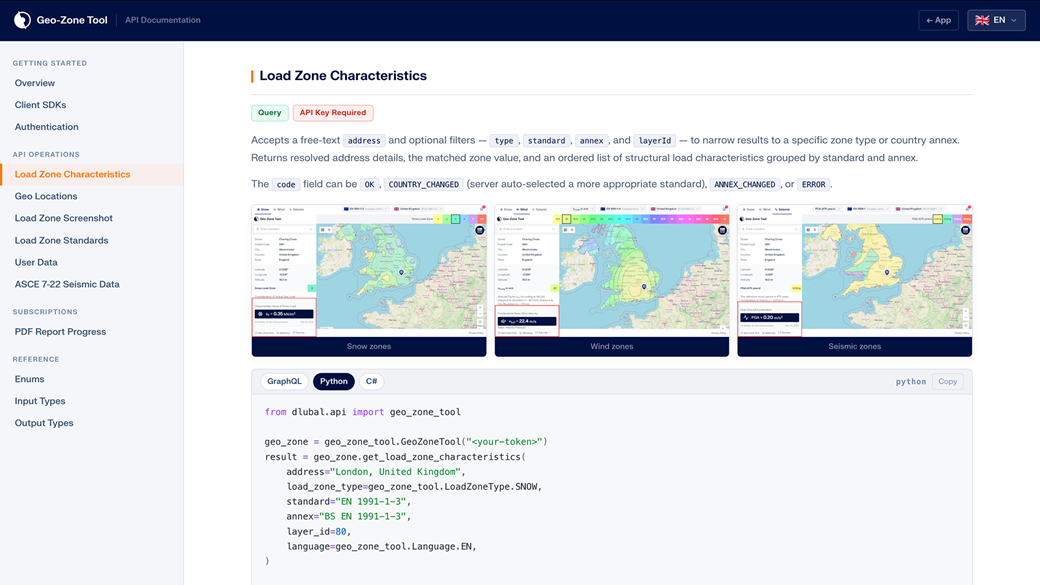

Údaje lze převést ručně do externích programů, k dispozici je ovšem také webová aplikace pro automatický přenos dat.
Tento nástroj využívá službu Mapy Google. Tato služba je zpoplatněna, proto je uživateli bezplatně vyhrazen pouze omezený počet vyhledání příslušných geodat.
Pro další použití map si lze v e-shopu společnosti Dlubal Software zakoupit dva různé balíčky Geo-Zone Tool:
- Geo-Zone Tool | 500 dotazů
- Geo-Zone Tool | 5000 dotazů
Tyto balíčky nejsou časově omezeny a mohou je využívat všichni zaměstnanci firmy s přístupem k účtu u společnosti Dlubal Software. K dispozici přitom mají veškeré podporované mapy a normy.
Poznámka:
Pro tuto online službu nabízíme individuální řešení, implementaci map a podobně. V případě zájmu nás prosím neváhejte kontaktovat.
