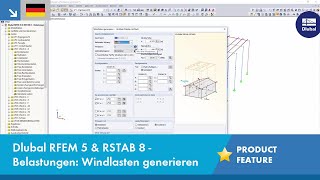

Windsimulation & Windlast-Generierung
Mit dem Einzelprogramm RWIND Simulation lassen sich mittels eines digitalen Windkanals Windströmungen um einfache oder komplexe Strukturen simulieren.
Die generierten Windlasten, die auf diese Objekte wirken, können in RFEM bzw. RSTAB importiert werden.

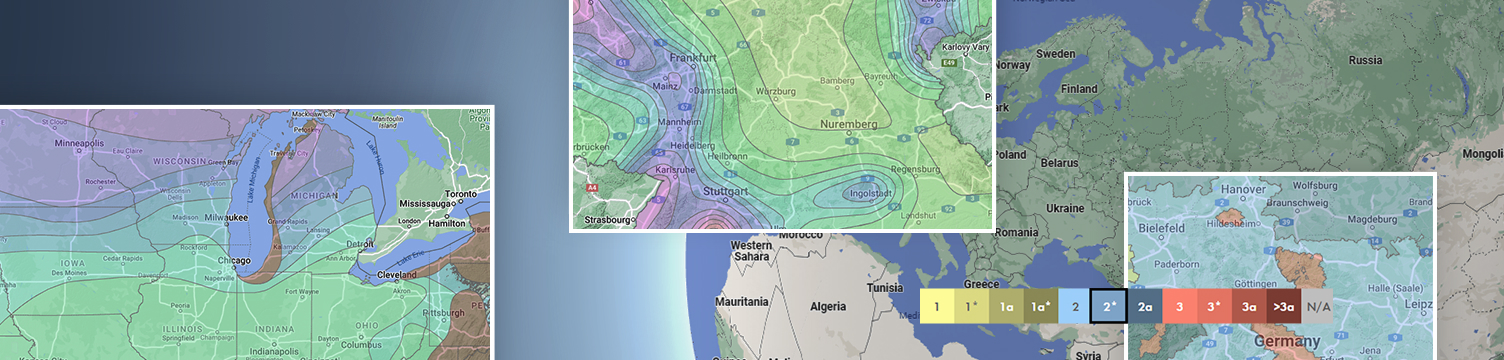

Das Geo-Zonen-Tool auf der Webseite Schneelastzonen, Windzonen und Erdbebenzonen enthält Zonenkarten zur schnellen Ermittlung der Schneelastzonen, Windzonen und Erdbebenzonen von Deutschland und Österreich nach Eurocode sowie weiteren internationalen Lastnormen und von zahlreichen weiteren Ländern.

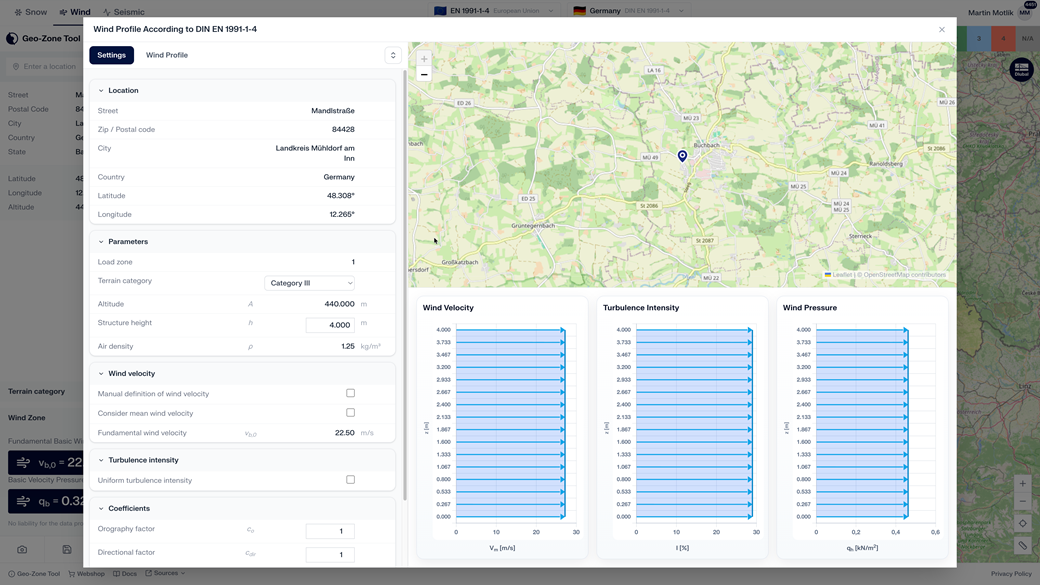

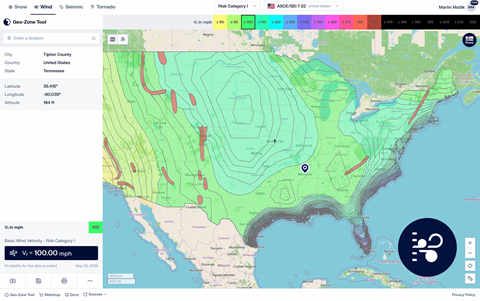

Nach der Eingabe des Standortes durch z. B. Postleitzahl (PLZ), Name des Ortes oder durch den Mausklick in die Google-Karte erhalten Sie:

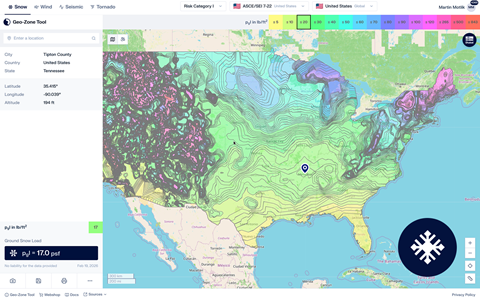

- Für Schnee:
- Schneelastzone
- Charakteristischer Wert der Schneelast sk - Für Wind:
- Windzone
- Grundwert der Basiswindgeschwindigkeit vb,0

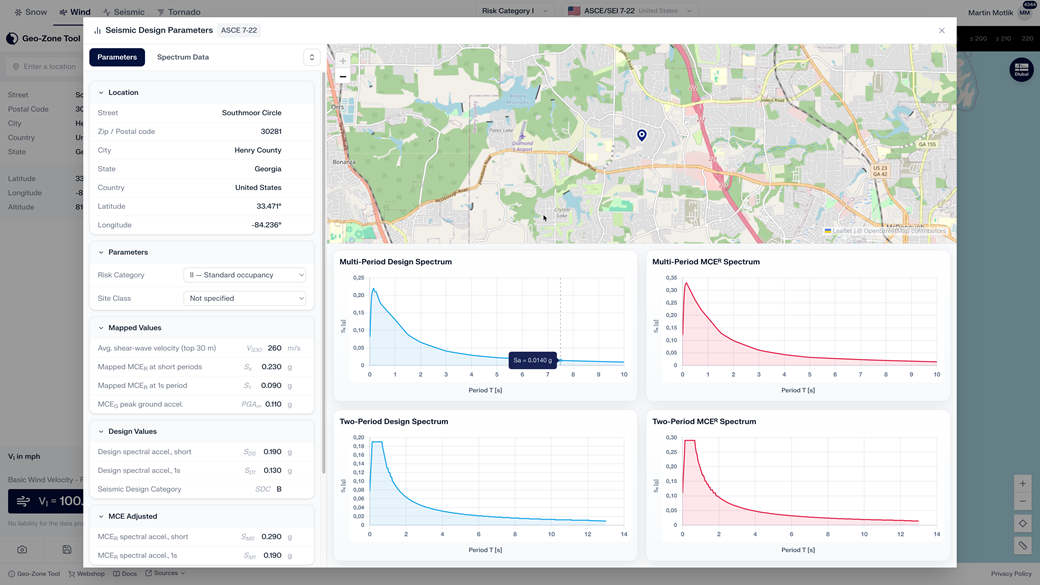

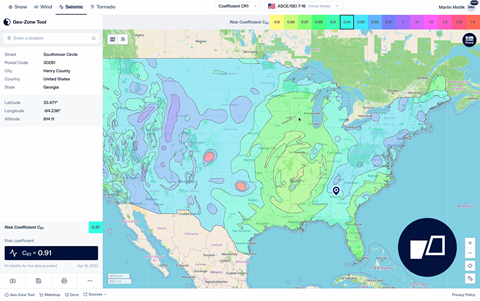

- Basisgeschwindigkeitsdruck qb - Für Erdbeben:
- Erdbebenzone
- Referenzwert der maximalen Bodenbeschleunigung agR

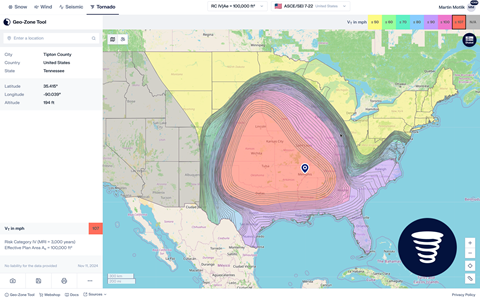

- Geologische Untergrundklassse usw. - Für Tornados (nur USA):
- Bemessungswindgeschwindigkeit V

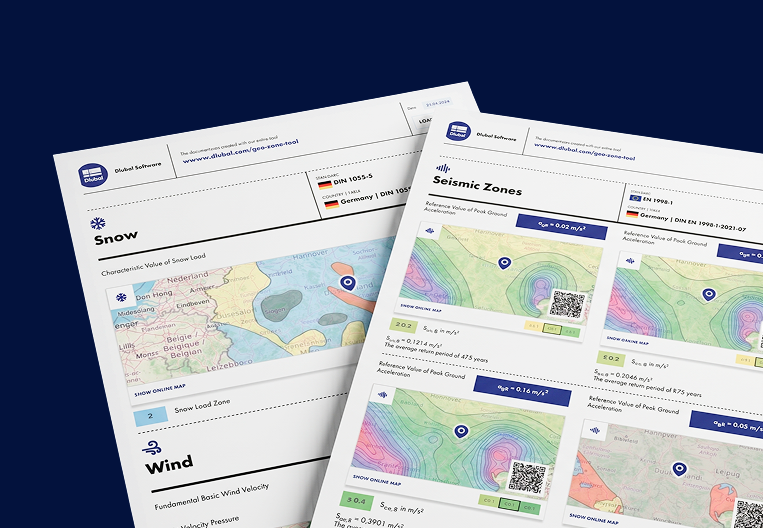

Über die Druckfunktion werden alle für die Lastannahmen notwendigen Eingangswerte für Schnee, Wind und Erdbeben ausgegeben.

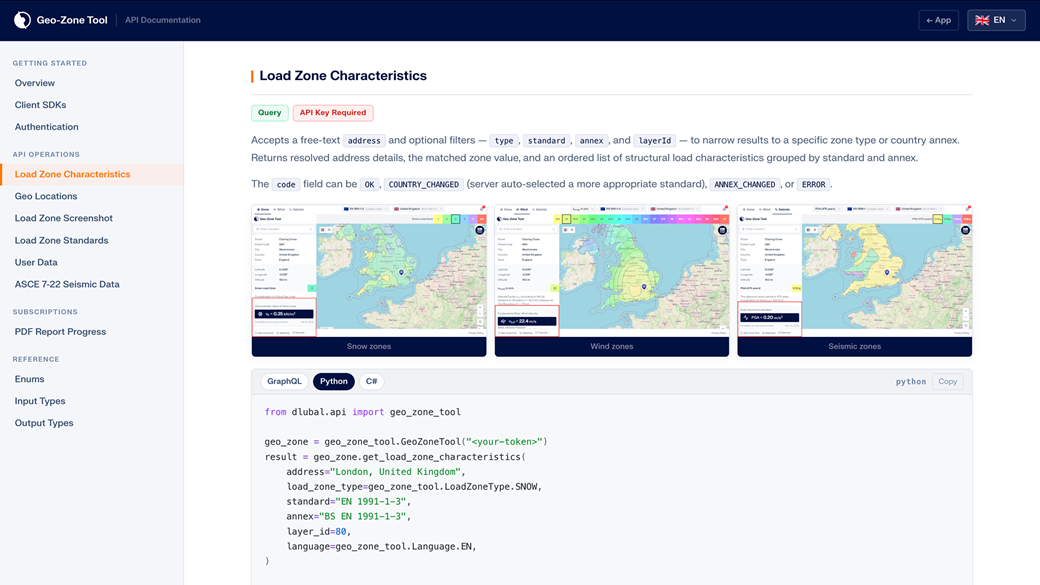

Die Webseite bietet neben der manuellen Bedienung auch einen Webservice (API) zur Anbindung an externe Programme an.
Der Service nutzt als Basis den Google-Maps-Dienst. Da dieser für uns kostenpflichtig ist, wird dem Anwender nur eine eingeschränkte Anzahl von Geo-Daten-Abfragen kostenfrei erlaubt.
Zur uneingeschränkten Nutzung des Geo-Zonen-Tools können im Dlubal-Webshop je nach Kontingent zwei unterschiedliche Pakete erworben werden:
- Geo-Zonen-Tool | 500 Abfragen
- Geo-Zonen-Tool | 5000 Abfragen
Dieses Kontingent kann dann von allen Mitarbeitern einer Firma zeitlich uneingeschränkt für alle unterstützten Landkarten bzw. Lastnormen genutzt werden.
Hinweis:
Wir bieten als Dienstleistung auch individuelle Anpassungen zu diesem Online-Service sowie Kartenimplementierungen usw. an. Im Falle von Interesse setzen Sie sich bitte mit uns in Verbindung.
Folgende Landkarten bzw. Lastnormen werden zur Zeit unterstützt:
Schneelast-Normen
EN 1991-1-3 (Eurocode)
AIJ RLB (Japan)
AS 1170-3 (Australien)
ASCE/SEI 7-16 (USA)
AzDTN 2.1-1 (Aserbaidschan)
CIRSOC 104 (Argentinien)
CR 1-1-3 (Rumänien)
CTE DB SE-AE (Spanien)
GB 50009 (China)
IPS-E-CE-500 (1) (Iran)
IS 875-4 (Indien)
JNBC-L (Jordanien)
KBC (Südkorea)
NBC 106 (Nepal)
NBC 2015 (Kanada)
NCh 431 (Chile)
NV65+N84 (Tunesien)
NZS 1170-3 (Neuseeland)
SIA 261 (Schweiz)
TS 498 (Türkei)
ДБН В.1.2-2 (Ukraine)
КМК 2.01.07 (Usbekistan)
СП 20.13330 (Russland)
Eurocode | Nationale Anhänge (NA):
Belgien | NBN EN 1991-1-3
Bosnien und Herzegowina | BAS EN 1991-1-3
Bulgarien | BDS EN 1991-1-3
Dänemark | DS/EN 1991-1-3
Deutschland | DIN EN 1991-1-3
Estland | EVS-EN 1991-1-3
Finnland | SFS EN 1991-1-3
Frankreich | NF EN 1991-1-3
Griechenland | ΕΛΟΤ EN 1991-1-3
Irland | I.S. EN 1991-1-3
Island | ÍST EN 1991-1-3
Italien | UNI EN 1991-1-3
Kroatien | HRN EN 1991-1-3
Lettland | LVS EN 1991-1-3
Litauen | LST EN 1991-1-3
Luxemburg | ILNAS-EN 1991-1-3
Montenegro | MEST EN 1991-1-3
Niederlande | NEN-EN 1991-1-3
Nordmazedonien | МКС EN 1991-1-3
Norwegen | NS-EN 1991-1-3
Österreich | ÖNORM B 1991-1-3
Polen | PN-EN 1991-1-3
Portugal | NP EN 1991-1-3- Rumänien | SR EN 1991-1-3
Schweden | BFS 2019:1 EKS 11
Serbien | SRPS EN 1991-1-3
Slowakei | STN EN 1991-1-3
Slowenien | SIST EN 1991-1-3
Tschechische Republik | ČSN EN 1991-1-3
Ungarn | MSZ EN 1991-1-3
Vereinigtes Königreich | BS EN 1991-1-3
Weißrussland | ТКП EN 1991-1-3
Zypern | CYS EN 1991-1-3
Windlast-Normen
- EN 1991-1-4 (Eurocode)
ABNT NBR 6123 (Brasilien)- AIJ RLB (Japan)
- AS 1170-2 (Australien)
- ASCE/SEI 7-16 (USA)
- AzDTN 2.1-1 (Aserbaidschan)
BBC (Bahamas)
BCP SP (Pakistan)
BNBC (Bangladesch)
CFE Viento (Mexiko)
CHOC (Honduras)- CIRSOC 102 (Argentinien)
COVENIN 2003 (Venezuela)
CPCACSV (Marokko)- CR 1-1-4 (Rumänien)
- CTE DB SE-AE (Spanien)
CVCR (Costa Rica)
EBCS-1 (Äthiopien)
ECP-201 (Ägypten)
FNBC (Fidschi)- GB 50009 (China)
HK CP Wind (Hongkong)- IPS-E-CE-500 (1) (Iran)
IQ.301 (Irak)- IS 875-3 (Indien)
- JNBC-L (Jordanien)
- KBC (Südkorea)
MNBC Part 3 (Myanmar)
MOPC B-9 (Dominikanische Republik)
MS 1553 (Malaysia)
NB 1225003-1 (Bolivien)- NBC 104 (Nepal)
- NBC 2015 (Kanada)
NBCN (Nigeria)
NC 285 (Kuba)- NCh 432 (Chile)
NP 196 (Paraguay)
NSCP (Philippinen)
NSE 2 (Guatemala)
NSR-B (Kolumbien)
NTDV (El Salvador)
NTE E.020 (Peru)- NV65+N84 (Tunesien)
NZS 1170-2 (Neuseeland)
PRBC (Puerto Rico)
RNC (Nicaragua)
SANS 10160-3 (Südafrika)
SBC 301 (Saudi-Arabien)
SI 414 (Israel)- SIA 261 (Schweiz)
SBWRD (Taiwan)
TCVN 2737 (Vietnam)- TS 498 (Türkei)
UNIT 50 (Uruguay)- ДБН В.1.2-2 (Ukraine)
- КМК 2.01.07 (Usbekistan)
- СП 20.13330 (Russland)
Eurocode | Nationale Anhänge (NA):
- Belgien | NBN EN 1991-1-4
- Bosnien und Herzegowina | BAS EN 1991-1-4
- Bulgarien | BDS EN 1991-1-4
- Dänemark | DS/EN 1991-1-4
- Deutschland | DIN EN 1991-1-4
- Estland | EVS-EN 1991-1-4
- Finnland | SFS EN 1991-1-4
- Frankreich | NF EN 1991-1-4
- Griechenland | ΕΛΟΤ EN 1991-1-4
- Irland | I.S. EN 1991-1-4
- Island | ÍST EN 1991-1-4
- Italien | UNI EN 1991-1-4
- Kroatien | HRN EN 1991-1-4
- Lettland | LVS EN 1991-1-4
- Litauen | LST EN 1991-1-4
- Luxemburg | ILNAS-EN 1991-1-4
- Niederlande | NEN-EN 1991-1-4
- Nordmazedonien | МКС EN 1991-1-4
- Norwegen | NS-EN 1991-1-4
- Österreich | ÖNORM B 1991-1-4
- Polen | PN-EN 1991-1-4
- Portugal | NP EN 1991-1-4
- Rumänien | SR EN 1991-1-4
- Schweden | BFS 2019:1 EKS 11
- Serbien | SRPS EN 1991-1-4
Singapur | SS EN 1991-1-4- Slowakei | STN EN 1991-1-4
- Slowenien | SIST EN 1991-1-4
- Tschechische Republik | ČSN EN 1991-1-4
- Ungarn | MSZ EN 1991-1-4
- Vereinigtes Königreich | BS EN 1991-1-4
- Weißrussland | ТКП EN 1991-1-4
- Zypern | CYS EN 1991-1-4
Erdbeben-Normen
- EN 1998-1 (Eurocode)
- ABNT NBR 15421 (Brasilien)
- AIJ RLB (Japan)
- AS 1170-4 (Australien)
- ASCE/SEI 7-16 (USA)
- AzDTN 2.3-1 (Aserbaidschan)
- BCP SP (Pakistan)
- BNBC (Bangladesch)
- CFE Sismo (Mexiko)
- CHOC (Honduras)
- COVENIN 1756-1 (Venezuela)
CPE INEN 5-1 (Ecuador)- CSCR (Costa Rica)
- EBCS-8 (Äthiopien)
- ECP-201 (Ägypten)
- FNBC (Fidschi)
- GB 50011 (China)
- GBDS (Bolivien)
- INPRES-CIRSOC 103 (Argentinien)
- IQ.303 (Irak)
- IR 2800 (Iran)
- IS 1893-1 (Indien)
- KBC (Südkorea)
- MNBC Part 3 (Myanmar)
- MOPC R-001 (Dominikanische Republik)
- MS EN 1998-1 (Malaysia)
- NBC 105 (Nepal)
- NBC 2015 (Kanada)
- NC 46 (Kuba)
- NCh 433 (Chile)
- NCSE-02 (Spanien)
- NSCP (Philippinen)
- NSE 2 (Guatemala)
- NSR-A (Kolumbien)
- NTDS (El Salvador)
- NTE E.030 (Peru)
- NZS 1170-5 (Neuseeland)
- P 100-1 (Rumänien)
- PRBC (Puerto Rico)
- RNC (Nicaragua)
- RPS (Marokko)
- SANS 10160-4 (Südafrika)
- SBC 301 (Saudi-Arabien)
- SI 413 (Israel)
- SIA 261 (Schweiz)
- SSDB (Taiwan)
- TBEC (Türkei)
- TCXDVN 375 (Vietnam)
- ДБН В.1.1-12 (Ukraine)
- КМК 2.01.03 (Usbekistan)
- СП 14.13330 (Russland)
Eurocode | Nationale Anhänge (NA):
- Belgien | NBN EN 1998-1
- Bosnien und Herzegowina | BAS EN 1998-1
- Bulgarien | BDS EN 1998-1
- Deutschland | DIN EN 1998-1
- Frankreich | NF EN 1998-1
- Griechenland | ΕΛΟΤ EN 1998-1
- Island | ÍST EN 1998-1
- Italien | UNI EN 1998-1
- Kroatien | HRN EN 1998-1
- Lettland | LVS EN 1998-1
- Luxemburg | ILNAS-EN 1998-1
- Nordmazedonien | МКС EN 1998-1
Norwegen | NS-EN 1998-1- Österreich | ÖNORM B 1998-1
- Portugal | NP EN 1998-1
- Rumänien | SR EN 1998-1
- Serbien | SRPS EN 1998-1
- Singapur | SS EN 1998-1
- Slowakei | STN EN 1998-1
- Slowenien | SIST EN 1998-1
- Tschechische Republik | ČSN EN 1998-1
- Ungarn | MSZ EN 1998-1
- Vereinigtes Königreich | BS EN 1998-1
- Zypern | CYS EN 1998-1
Tornado-Normen
- ASCE/SEI 7-16 (USA)
