Strumento Geo-Zone

Recupera i dati delle zone di carico neve, vento, sismico e altri. Lo strumento Geo-Zone presenta mappe di zone per molti paesi in tutto il mondo ed è accessibile tramite l'app browser o la nostra API GraphQL, nonché tramite le nostre librerie client per Python e C#.

Apri strumento zona geo { } Documentazione API

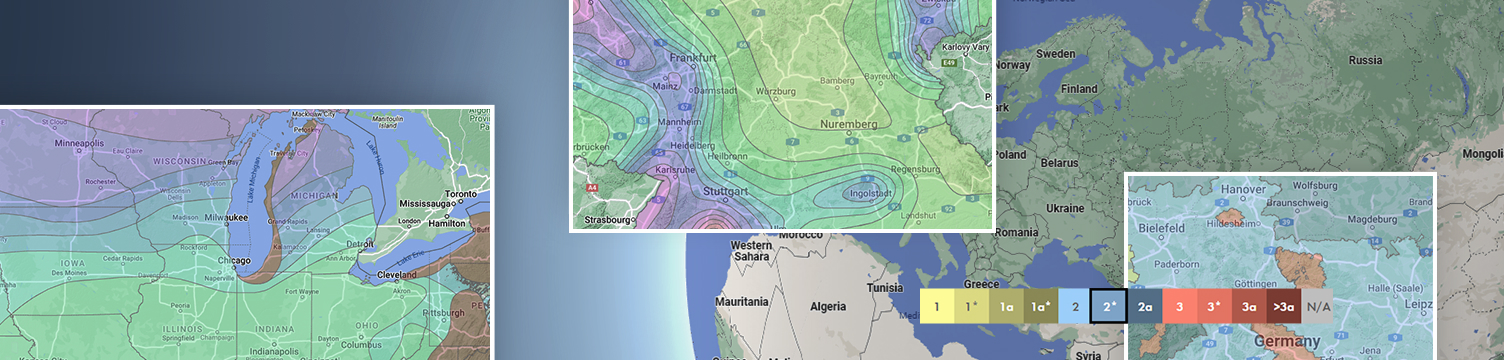

Illustrazione che mostra la nuova funzionalità Geo-Zona per l'analisi strutturale, utilizzando mappe con codice colore per indicare le regioni.

Rappresentazione visiva del nuovo strumento per la geo-zona per un'analisi e un'ottimizzazione avanzata del sito nei progetti di ingegneria.

Valori caratteristici dei carichi,
Direttamente dalla mappa

Gli ingegneri strutturali impiegano molto tempo a individuare le zone neve, le mappe del vento e i valori di pericolosità sismica prima di iniziare qualsiasi calcolo. Ogni paese pubblica questi dati in formati diversi: appendici nazionali, allegati cartografici e tabelle di correzione altimetrica sparsi in più documenti.

Lo strumento Geo-Zona elimina questa ricerca manuale. Inserisci un codice postale o un indirizzo, oppure clicca in qualsiasi punto della mappa interattiva. Lo strumento identifica automaticamente la posizione esatta, rileva l'altitudine del sito e restituisce valori caratteristici di progetto conformi alla normativa selezionata.

I risultati sono immediatamente utilizzabili nell'analisi strutturale. Gli utenti di RFEM 6 e RSTAB 9 possono trasferire i valori direttamente nelle combinazioni di carico senza dover copiare e incollare o cambiare strumento.

Valori caratteristici del carico per qualsiasi località nel mondo, riferiti alla norma applicabile

50+ normative internazionali e annessi nazionali, dagli Eurocodici a ASCE 7, IS 875 e AS 1170

Tutti i valori caratteristici in un unico report PDF chiaro per la documentazione di progetto

Integrazione diretta con RFEM 6 e RSTAB 9 - trasferimento dei valori nei casi di carico senza inserimento manuale

Strumento Geo-Zone Tool viene utilizzato proprio all'inizio di un progetto strutturale, prima che inizi il primo calcolo. Sostituisce il riferimento incrociato manuale degli annessi nazionali, delle mappe di zona e delle tabelle altimetriche con un unico e preciso rilevamento della località.

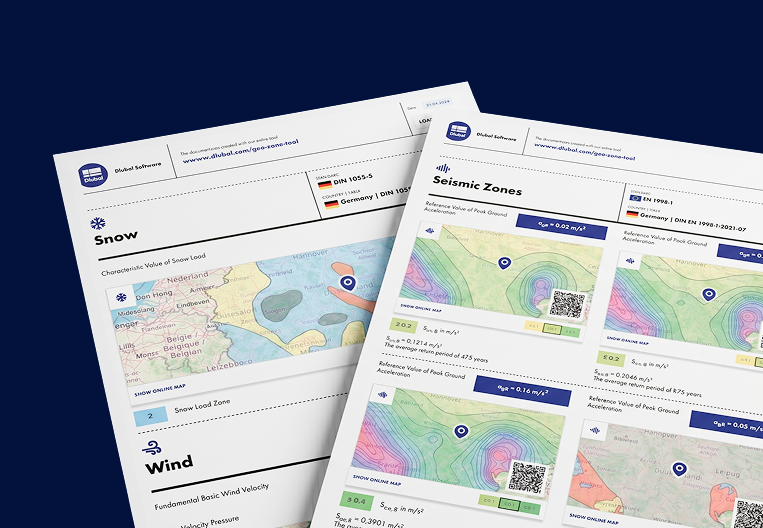

Un report di stampa PDF dallo strumento Geo-Zona che mostra dati ingegneristici e figure finalizzati per l'uso di riferimento.

Determinazione carico copertura

Inserire il codice postale del progetto, selezionare la norma e ottenere s_k con la correzione per altitudine applicata. Pronto per la combinazione di carico sulla copertura.

Inserimento del carico vento prima della progettazione di facciata e rivestimento

Ottieni v_b,0, categoria del terreno e il profilo completo della pressione del vento in un'unica sessione. Il modulo Wind Profile restituisce V_m(z), I(z) e q_h(z) a ogni livello di altezza.

Verifica della zona sismica prima di procedere all'analisi dinamica

Confermare la zona sismica e la PGA per i periodi di ritorno pertinenti prima di iniziare un'analisi con spettro di risposta completa.

Parametri di Carico per Progetti in Paesi Non Familiari

Seleziona la norma applicabile tra oltre 50 codici supportati e ottieni i valori corretti della zona, la categoria del terreno e i carichi caratteristici.

Funzionalità Principali

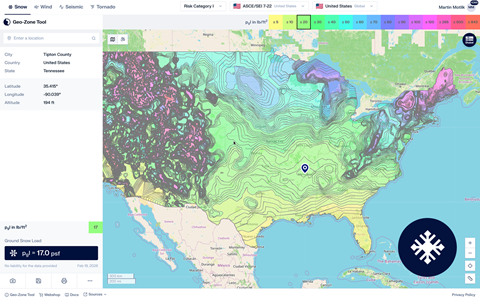

Mappa che rappresenta le zone di carico neve negli Stati Uniti utilizzando lo strumento Geo-Zona.

Per neve

Mappe del carico neve al suolo secondo ASCE/SEI 7-22. Restituisce p_g in psf direttamente dalla mappa di isolinea per la posizione del sito.

Carico neve al suolo [psf]
Altitudine del sito rilevata automaticamente [ft]

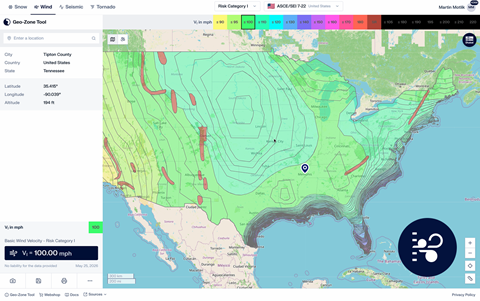

Mappa che illustra le zone di carico del vento per varie regioni degli Stati Uniti, utilizzata nello strumento Geo-Zona per calcoli precisi del carico del vento.

Per Vento

Mappe della velocità di base del vento secondo ASCE/SEI 7-22 e 7-16. Restituisce la velocità del vento in mph per tutte le categorie di rischio, incluse le regioni eoliche speciali.

Velocità di base del vento [mph]
Categoria di rischio I–IV

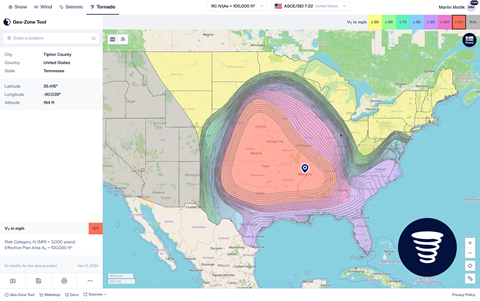

Strumento Geo-Zone Tool che mostra la mappa delle zone tornado negli Stati Uniti basata sui fattori di rischio regionali.

Per Tornado

Velocità del vento di progetto per tornado secondo ASCE/SEI 7-22 e 7-16. Richiesta per strutture di Categoria di Rischio III–IV.

Velocità del vento di progetto per tornado [mph]
Selettore dell'area efficace in pianta A_e

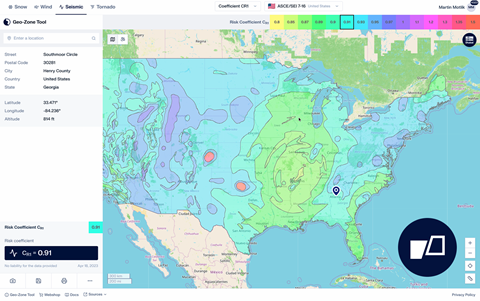

Uno screenshot dello strumento Geo-Zone che mostra le zone sismiche negli Stati Uniti, evidenziando diversi livelli di attività sismica.

Per Sismicità del Sito

Parametri di progettazione sismica secondo ASCE/SEI 7-16. Restituisce i valori mappati del moto del suolo, le accelerazioni spettrali di progetto e la Categoria di Progettazione Sismica.

Parametro del moto del suolo
Accelerazione di picco al suolo

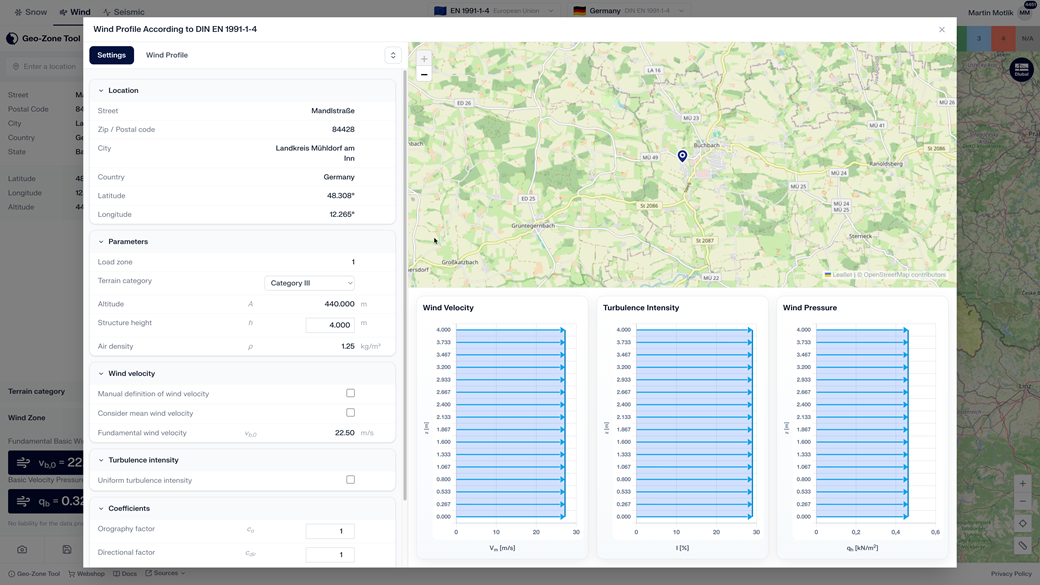

Profili del vento

Gli ingegneri delle facciate e i progettisti dei rivestimenti devono comprendere come si comporta il vento ad ogni livello di piano, non solo il valore base della velocità del vento. Il modulo Wind Profile calcola la distribuzione verticale completa della velocità del vento, dell'intensità della turbolenza e della pressione del vento secondo la EN 1991-1-4 e altre normative supportate.

V_m(z) profilo della velocità media del vento a qualsiasi altezza
I(z) distribuzione dell'intensità della turbolenza sull'intera altezza dell'edificio
q_h(z) profilo della pressione del vento per la progettazione di facciate e rivestimenti

Accelerogrammi | Registrazioni Reali di Moto del Suolo

L’analisi spettrale di risposta richiede un input rappresentativo del moto del terreno. Il modulo Accelerogram offre agli ingegneri strutturisti un accesso diretto ai dati reali registrati di terremoti provenienti da oltre 145 stazioni di misura, il tutto all’interno dell’ambiente Geo-Zone Tool.

Oltre 145 stazioni sismiche in Italia, negli USA e nelle reti globali
Valori di accelerazione di picco ax, ay e az per ogni evento registrato
Esportazione completa dei dati di serie temporali per l’analisi time history
Filtra per stazione, data dell’evento, profondità ipocentrale e tipo di suolo

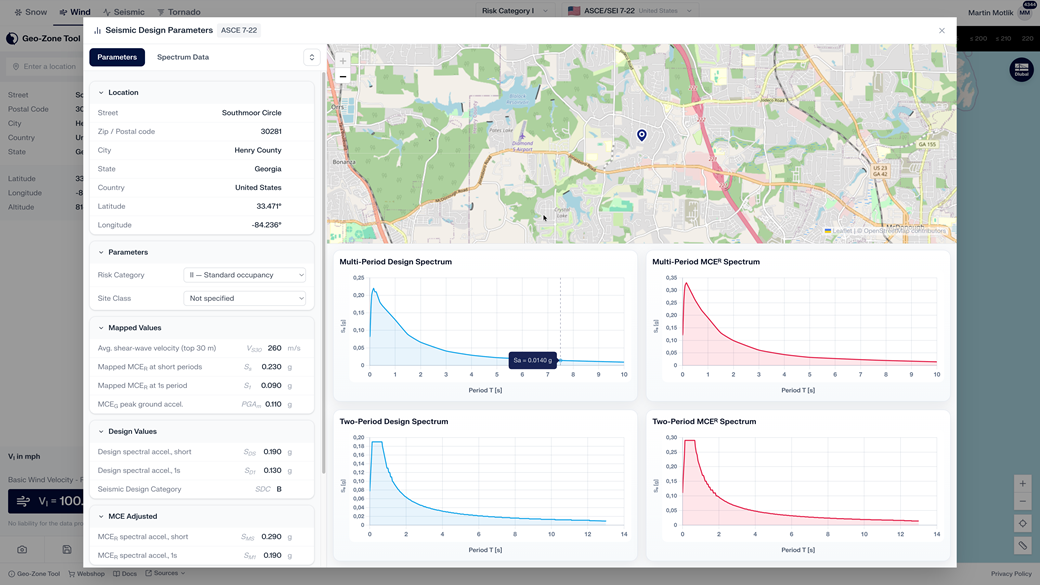

Strumento di Pericolosità | Parametri di Progettazione Sismica

La verifica sismica secondo ASCE 7 richiede più di un singolo valore PGA. Il modulo Seismic Design Parameters fornisce il set completo di parametri sito-specifici ASCE/SEI 7-22 per qualsiasi località negli Stati Uniti.

Questo set completo di dati include i valori mappati del moto del suolo, le accelerazioni spettrali di progetto, la Categoria di Progetto Sismico e gli spettri di progetto sia Multi-Periodo che a Due Periodi.

Cosa Trascurano I Flussi Di Lavoro Manuali

Lo strumento ASCE Hazard Tool è il riferimento standard per i valori di carico dell'ASCE 7. Lo Strumento Geo-Zone Tool copre gli stessi dati e va oltre, collegandosi direttamente al tuo software di analisi strutturale.

Valori di carico ASCE 7 — neve, vento, sismica, tornado

Separate sorgenti per tipo di carico

Integrazione software analisi strutturale

Norme internazionali (progetti non statunitensi)

Solo posizioni negli Stati Uniti

Una norma per documento

Report di stampa PDF

Documentazione manuale richiesta

Mappa interattiva zone a colori

Strumento API Opzione

Non disponibile

Prezzi API trasparenti

Richiedi un preventivo

Non disponibile

Integrare Dati delle Geo-Zone nel
Tuo Workflow

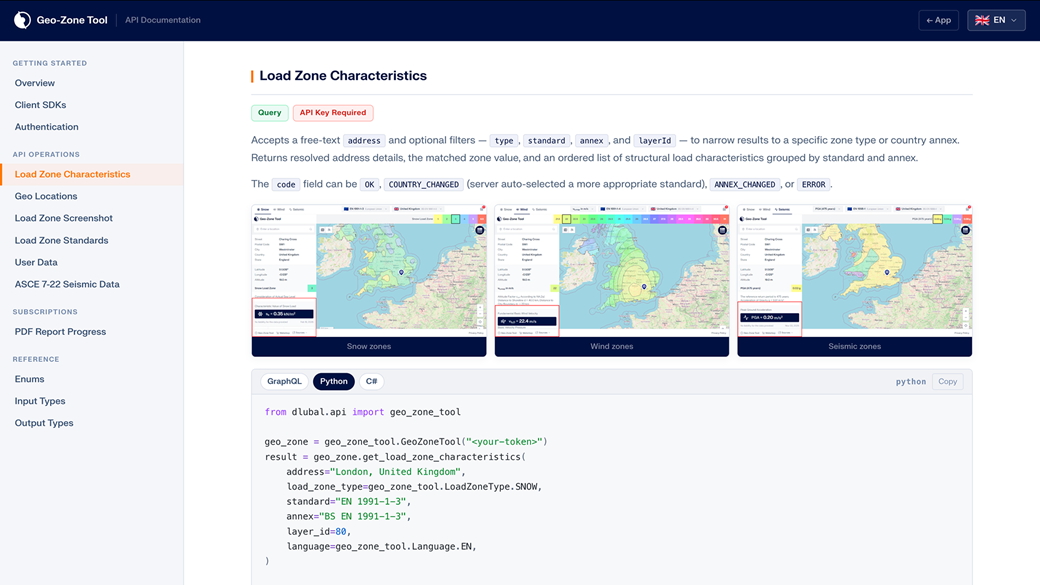

L'API Geo-Zone Tool offre a sviluppatori software e integratori BIM un accesso programmatico a tutti i dati delle zone di carico. Utilizzala per creare flussi di lavoro automatizzati, popolare modelli strutturali o creare pipeline di reporting personalizzate.

API GraphQL con richieste e risposte tipizzate
Tutti e tre i moduli di carico: neve, vento e sismico
Selezione completa della norma e dell'annesso nazionale tramite parametri di query

{ } Documentazione Open API →

Lo strumento Geo-Zone funziona secondo un modello basato su richieste. Ogni ricerca di località o risultato generato nello strumento consuma una richiesta. Le richieste vengono acquistate come pacchetti di crediti una tantum da 500, 5.000 o 15.000 richieste, senza data di scadenza. Non è richiesto alcun abbonamento o canone ricorrente. L'accesso allo strumento Geo-Zone avviene tramite Dlubal Extranet. I pacchetti sono disponibili nel Negozio online Dlubal .

Strumento Geo-Zone Tool copre oltre 100 normative per i tipi di carico neve, vento, sismico e tornado, inclusi tutti gli allegati nazionali degli Eurocodici EN, ASCE 7, AS 1170, IS 875, SIA 261, NBC e molti altri. Nuove normative vengono aggiunte regolarmente. Consulta l'elenco completo su Pagina delle Norme supportate .

Geo-Zone Tool è integrato nell'ambiente software Dlubal. In RFEM 6 e RSTAB 9, è possibile richiamare Geo-Zone Tool direttamente dalle impostazioni del caso di carico. I valori caratteristici s_k, v_b,0, q_b e PGA vengono trasferiti automaticamente nei corrispondenti parametri del caso di carico, senza necessità di copiare e incollare.

Ogni risultato si basa sulla norma nazionale o sull'annesso nazionale applicabile. I dati geospaziali provengono dai seguenti dataset liberamente disponibili:

gadm.org | Dati dei confini amministrativi
openstreetmap.org | Dati geografici di base
osm-boundaries.com | Dati dei confini derivati da OpenStreetMap
Copernicus Corine Land Copriferro | Classificazione dell'uso del suolo e del terreno

Sì. L'esportazione in PDF include tutte le informazioni necessarie per la documentazione strutturale: coordinate e altitudine della posizione, la norma e l'annesso nazionale applicabili, la zona identificata, il valore caratteristico risultante, le fonti dei dati citate e la data del rapporto.

Ogni PDF include anche un codice QR che rimanda direttamente alla vista mappa in tempo reale nel Geo-Zone Tool, in modo che il rapporto rimanga permanentemente connesso ai suoi dati di origine e chiunque lo esamini possa verificare i risultati scansionando il codice.

Sì. Lo strumento funziona interamente nel browser e su dispositivi mobili e tablet. È possibile inserire l'indirizzo del sito o fare clic direttamente sulla mappa dal campo per ottenere immediatamente i valori della zona di carico.
