Geo-Zone Tool do definiowania obciążeń

Znajdź lokalizację w Mapach Google i określ obciążenia

  • Mapy stref obciążeń

Znajdź dane na temat obciążenia śniegiem, wiatrem i trzęsieniem ziemi przy pomocy map Google

Dlaczego Dlubal Software?

Rozwiązania

  • Ponad 100 000 użytkowników w 95 krajach
  • Jeden pakiet oprogramowania do wszystkich obszarów zastosowań
  • Bezpłatne wsparcie doświadczonych inżynierów
  • Krótki czas nauki / intuicyjne oprogramowanie
  • Znakomity stosunek ceny do jakości
  • Elastyczna koncepcja modułowa, którą można dowolnie rozszerzać
  • Skalowalny system licencji z licencjami dla pojedynczego użytkownika i sieciowymi
  • Cenione i sprawdzone oprogramowanie w wielu znanych projektach

Symulacja przepływu wiatru i generowanie obciążeń wiatrem

Za pomocą samodzielnego programu RWIND Simulation można przeprowadzić symulację przepływu wiatru wokół prostych lub złożonych konstrukcji za pomocą cyfrowego tunelu aerodynamicznego.

Wygenerowanie obciążenia wiatrem, działające na te obiekty, można następnie importować do programu RFEM i RSTAB.

Geo-Zone Tool, narzędzie do geolokalizacji znajdujące się na stronie Mapy obciążenia śniegiem, prędkością wiatru i obciążeń sejsmicznych, obejmuje mapy stref obciążeń śniegiem, wiatrem i trzęsieniem ziemi, zgodnie z ASCE 7, NBC, Eurokodem i innymi międzynarodowymi normami.

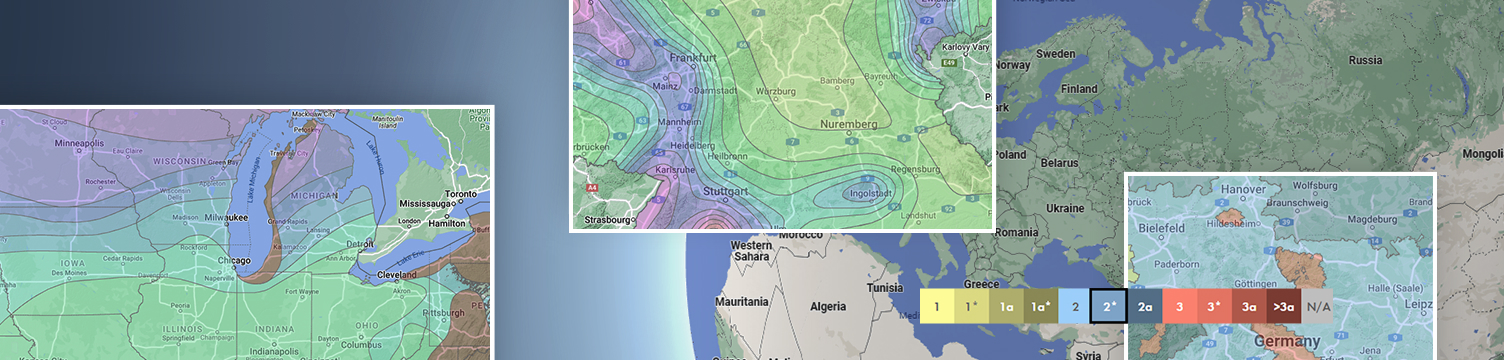

Funkcja wyszukiwania, na podstawie map Google, ustala odpowiednią lokalizację w celu zdefiniowania:

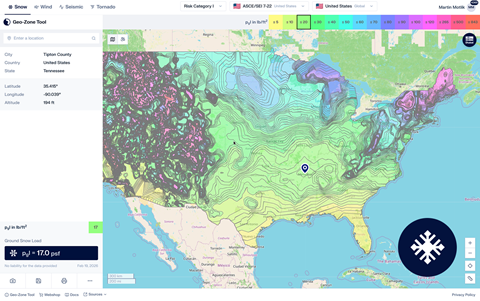

  • Śnieg:
    - Strefa obciążenia śniegiem
    - Wartość charakterystyczna obciążenia śniegiem sk

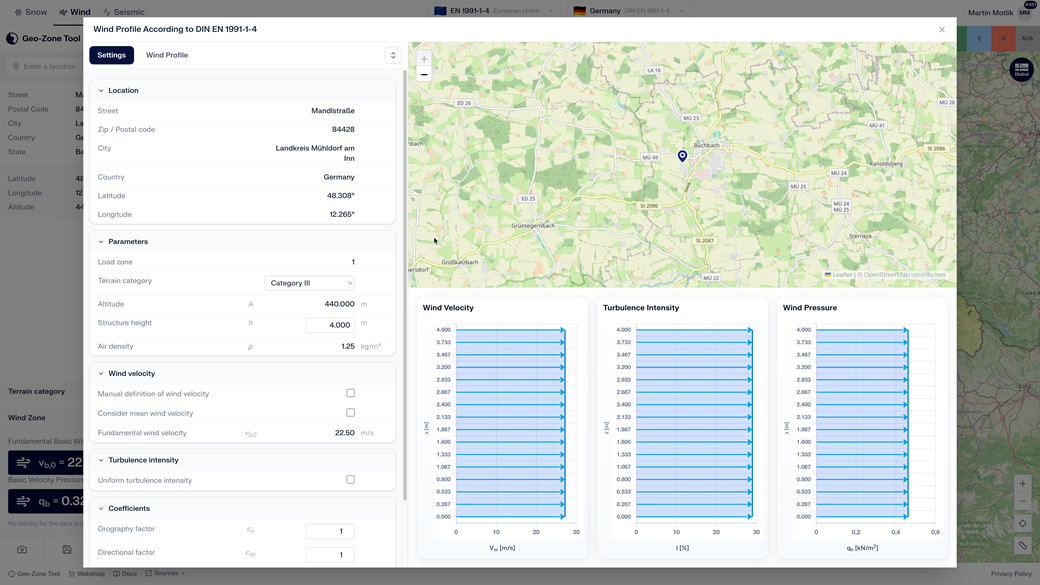

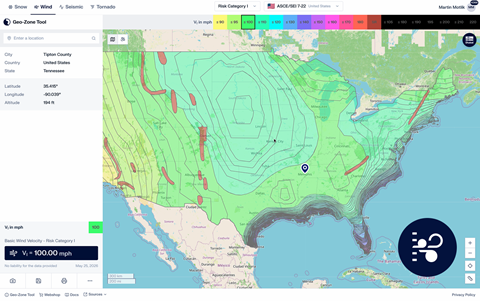

  • Wiatr:
    - Strefa obciążenia wiatrem
    - Bazowa prędkość wiatru vb,0
    - Wartość bazowa ciśnienia prędkości q b

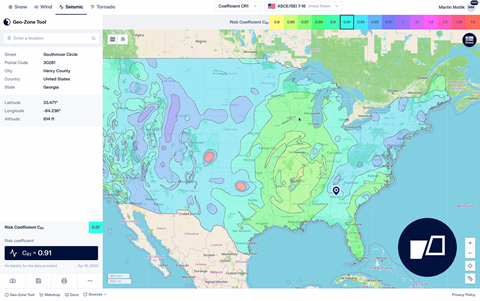

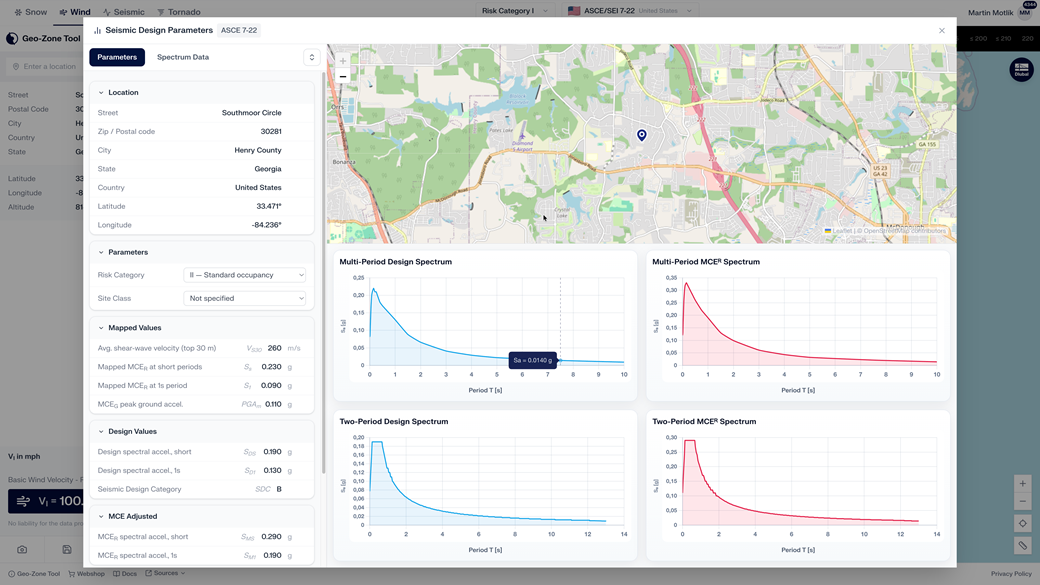

  • Oddziaływania sejsmiczne:
    - Strefa sejsmiczna
    - Referencyjne szczytowe przyspieszenie podłoża agR
    - Klasa podłoża itd.

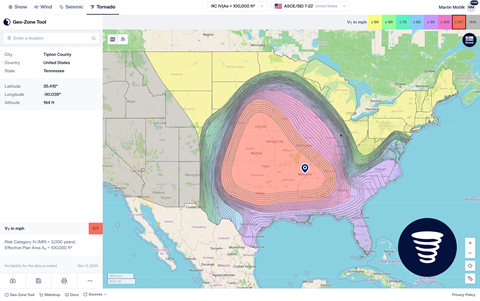

  • Tornada (tylko USA):
    - Obliczeniowa prędkość wiatru V

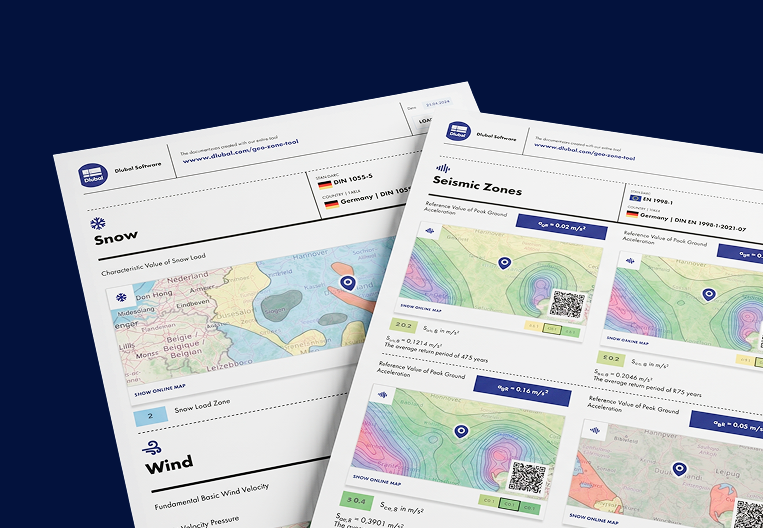

Funkcja drukowania zapewnia przegląd wszystkich danych wejściowych dotyczących oddziaływania śniegu, wiatru i sejsmicznych, wymaganych do obliczeń obciążenia. Dlatego w bazie danych znajdują się specjalne obszary na Harz, Deister lub na Nizinie Północnoniemieckiej.

Funkcja drukowania zapewnia przegląd wszystkich danych wejściowych dotyczących oddziaływania śniegu, wiatru i sejsmicznych, wymaganych do obliczeń obciążenia.

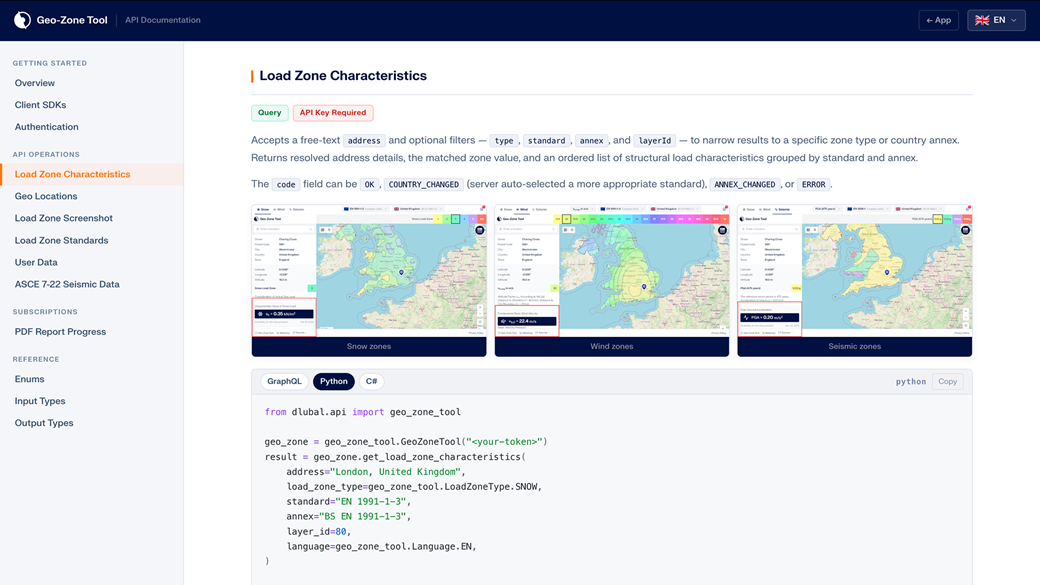

Dane mogą być przenoszone do programów zewnętrznych ręcznie, jednak możliwe jest też automatyczne przenoszenie danych za pomocą dostępnej aplikacji.

Narzędzie Geo-Zone Tool współpracuje z usługami świadczonymi przez Google LLC w obszarze tworzenia map. Usługi Google nie są bezpłatne, co oznacza, że odpowiedzialność finansowa spoczywa na wszystkich użytkownikach.

Aby korzystać z map, istnieje możliwość zakupu pakietu Geo-Zone Tool w sklepie internetowym Dlubal:

  • Geo-Zone Tool | 500 wyświetleń
  • Geo-Zone Tool | 5000 wyświetleń
  • Pakiety nie są ograniczone do jednego użytkownika, dzięki czemu mogą być wykorzystywane przez wszystkich pracowników mających dostęp do konta firmowego na stronie Dlubal.

    Uwaga:

    W przypadku tej usługi online, oferujemy rozwiązania dostosowane do potrzeb klienta. W przypadku pytań związanych z tą usługą prosimy o kontakt, z przyjemnością Państwu pomożemy.

    Obecnie obsługiwane są następujące mapy i normy:

    Normy dla obciążenia śniegiem

    • European UnionEN 1991-1-3 (Eurokod)
    • JapanAIJ RLB (Japonia)
    • AustraliaAS 1170-3 (Australia)
    • United States of AmericaASCE/SEI 7-16 (USA)
    • AserbaidschanAzDTN 2.1-1 (Azerbejdżan)
    • ArgentinaCIRSOC 104 (Argentyna)
    • RomaniaCR 1-1-3 (Rumunia)
    • SpainCTE DB SE-AE (Hiszpania)
    • ChinaGB 50009 (Chiny)
    • IranIPS-E-CE-500 (1) (Iran)
    • IndiaIS 875-4 (Indie)
    • JordanienJNBC-L (Jordania)
    • SüdkoreaKBC (Korea Płd.)
    • Liechtenstein LL BauV (Liechtenstein)
    • NepalNBC 106 (Nepal)
    • CanadaNBC 2015 (Kanada)
    • ChileNCh 431 (Chile)
    • Italy NTC (Włochy)
    • TunesienNV65+N84 (Tunezja)
    • New ZealandNZS 1170-3 (Nowa Zelandia)
    • SwitzerlandSIA 261 (Szwajcaria)
    • TürkeiTS 498 (Turcja)
    • UkraineДБН В.1.2-2 (Ukraina)
    • UsbekistanКМК 2.01.07 (Uzbekistan)
    • RussiaСП 20.13330 (Rosja)

    Eurokod | Załączniki krajowe (NA):

    • BelgiumBelgia | NBN EN 1991-1-3
    • Bosnien und HerzegowinaBośnia i Hercegowina | BAS EN 1991-1-3
    • BulgariaBułgaria | BDS EN 1991-1-3
    • DenmarkDania | DS/EN 1991-1-3
    • GermanyNiemcy | DIN EN 1991-1-3
    • EstoniaEstonia | EVS-EN 1991-1-3
    • FinlandFinlandia | SFS EN 1991-1-3
    • FranceFrancja | NF EN 1991-1-3
    • GriechenlandGrecja | ΕΛΟΤ EN 1991-1-3
    • IrelandIrlandia | I.S. EN 1991-1-3
    • IslandIslandia | ÍST EN 1991-1-3
    • ItalienWłochy | UNI EN 1991-1-3
    • CroatiaChorwacja | HRN EN 1991-1-3
    • LettlandŁotwa | LVS EN 1991-1-3
    • LithuaniaLitwa | LST EN 1991-1-3
    • LuxemburgLuksemburg | ILNAS-EN 1991-1-3
    • MontenegroCzarnogóra | MEST EN 1991-1-3
    • NetherlandsHolandia | NEN-EN 1991-1-3
    • MazedonienMacedonia Północna | MКС EN 1991-1-3
    • NorwayNorwegia | NS-EN 1991-1-3
    • AustriaAustria | ÖNORM B 1991-1-3
    • PolandPolska | PN-EN 1991-1-3
    • PortugalPortugalia | NP EN 1991-1-3
    • RomaniaRumunia | SR EN 1991-1-3
    • SwedenSzwecja | FSO 2019: 1 ECS 11
    • SerbienSerbia | SRPS EN 1991-1-3
    • SlovakiaSłowacja | STN EN 1991-1-3
    • SloveniaSłowenia | SIST EN 1991-1-3
    • Czech RepublicRepublika Czeska | ČSN EN 1991-1-3
    • TürkeiTurcja| TS EN 1991-1-3
    • HungaryWęgry | MSZ EN 1991-1-3
    • United KingdomWielka Brytania | PN-EN 1991-1-3
    • WeißrusslandBiałoruś | ТКП EN 1991-1-3
    • CyprusCypr | CYS EN 1991-1-3

    Normy dla obciążenia wiatrem

    • European UnionEN 1991-1-4 (Eurokod)
    • BrazilABNT NBR 6123 (Brazylia)
    • JapanAIJ RLB (Japonia)
    • AustraliaAS 1170-2 (Australia)
    • United States of AmericaASCE/SEI 7-16 (USA)
    • AserbaidschanAzDTN 2.1-1 (Azerbejdżan)
    • BahamasBBC (Bahamy)
    • PakistanBCP SP (Pakistan)
    • BangladeshBNBC (Bangladesz)
    • MexicoCFE Viento (Meksyk)
    • HondurasCHOC (Honduras)
    • ArgentinaCIRSOC 102 (Argentyna)
    • VenezuelaCOVENIN 2003 (Wenezuela)
    • MarokkoCPCACSV (Maroko)
    • RomaniaCR 1-1-4 (Rumunia)
    • SpainCTE DB SE-AE (Hiszpania)
    • Costa RicaCVCR (Kostaryka)
    • ÄthiopienEBCS-1 (Etiopia)
    • ÄgyptenECP-201 (Egipt)
    • FidschiFNBC (Fidżi)
    • ChinaGB 50009 (Chiny)
    • HongkongHK CP Wind (Hong Kong)
    • IranIPS-E-CE-500 (1) (Iran)
    • IrakIQ.301 (Irak)
    • IndiaIS 875-3 (Indie)
    • JordanienJNBC-L (Jordania)
    • SüdkoreaKBC (Korea Płd.)
    • Myanmar (Burma)MNBC Część 3 (Myanmar)
    • Dominikanische RepublikMOPC B-9 (Republika Dominikany)
    • MalaysiaMS 1553 (Malezja)
    • BolivienNB 1225003-1 (Boliwia)
    • NepalNBC 104 (Nepal)
    • CanadaNBC 2015 (Kanada)
    • NigeriaNBCN (Nigeria)
    • KubaNC 285 (Kuba)
    • ChileNCh 432 (Chile)
    • ParaguayNP 196 (Paragwaj)
    • PhilippinenNSCP (Filipiny)
    • GuatemalaNSE 2 (Gwatemala)
    • ColombiaNSR-B (Kolumbia)
    • Italy NTC (Włochy)
    • El-SalvadorNTDV (Salwador)
    • PeruNTE E.020 (Peru)
    • TunesienNV65+N84 (Tunezja)
    • New ZealandNZS 1170-2 (Nowa Zelandia)
    • Puerto RicoPRBC (Portoryko)
    • PanamaREP (Panama)
    • NicaraguaRNC (Nikaragua)
    • South AfricaSANS 10160-3 (Republika Południowej Afryki)
    • Saudi ArabiaSBC 301 (Arabia Saudyjska)
    • IsraelSI 414 (Izrael)
    • SwitzerlandSIA 261 (Szwajcaria)
    • TaiwanSBWRD (Tajwan)
    • VietnamTCVN 2737 (Wietnam)
    • TürkeiTS 498 (Turcja)
    • UruguayUNIT 50 (Urugwaj)
    • UkraineДБН В.1.2-2 (Ukraina)
    • UsbekistanКМК 2.01.07 (Uzbekistan)
    • RussiaСП 20.13330 (Rosja)

    Eurokod | Załączniki krajowe (NA):

    • BelgiumBelgia | NBN EN 1991-1-4
    • Bosnien und HerzegowinaBośnia i Hercegowina | BAS EN 1991-1-4
    • BulgariaBułgaria | BDS EN 1991-1-4
    • DenmarkDania | DS/EN 1991-1-4
    • GermanyNiemcy | DIN EN 1991-1-4
    • EstoniaEstonia | EVS-EN 1991-1-4
    • FinlandFinlandia | SFS EN 1991-1-4
    • FranceFrancja | NF EN 1991-1-4
    • GriechenlandGrecja | ΕΛΟΤ EN 1991-1-4
    • IrelandIrlandia | I.S. EN 1991-1-4
    • IslandIslandia | ÍST EN 1991-1-4
    • ItalienWłochy | UNI EN 1991-1-4
    • CroatiaChorwacja | HRN EN 1991-1-4
    • LettlandŁotwa | LVS EN 1991-1-4
    • LithuaniaLitwa | LST EN 1991-1-4
    • LuxemburgLuksemburg | ILNAS-EN 1991-1-4
    • NetherlandsHolandia | NEN-EN 1991-1-4
    • MazedonienMacedonia Północna | МКС EN 1991-1-4
    • NorwayNorwegia | NS-EN 1991-1-4
    • AustriaAustria | ÖNORM B 1991-1-4
    • PolandPolska | PN-EN 1991-1-4
    • PortugalPortugalia | NP EN 1991-1-4
    • RomaniaRumunia | SR EN 1991-1-4
    • SwedenSzwecja | FSO 2019: 1 ECS 11
    • SerbienSerbia | SRPS EN 1991-1-4
    • SingaporeSingapur | SS EN 1991-1-4
    • SlovakiaSłowacja | STN EN 1991-1-4
    • SloveniaSłowenia | SIST EN 1991-1-4
    • Czech RepublicRepublika Czeska | ČSN EN 1991-1-4
    • TürkeiTurcja | TS EN 1991-1-4
    • HungaryWęgry | MSZ EN 1991-1-4
    • United KingdomWielka Brytania | PN-EN 1991-1-4
    • WeißrusslandBiałoruś | ТКП EN 1991-1-4
    • CyprusCypr | CYS EN 1991-1-4

    Normy dla obciążeń sejsmicznych

    • European UnionEN 1998-1 (Eurokod)
    • BrazilABNT NBR 15421 (Brazylia)
    • JapanAIJ RLB (Japonia)
    • AustraliaAS 1170-4 (Australia)
    • United States of AmericaASCE/SEI 7-16 (USA)
    • AserbaidschanAzDTN 2.3-1 (Azerbejdżan)
    • PakistanBCP SP (Pakistan)
    • BangladeshBNBC (Bangladesz)
    • MexicoCFE Sismo (Meksyk)
    • HondurasCHOC (Honduras)
    • VenezuelaCOVENIN 1756-1 (Wenezuela)
    • EcuadorCPE INEN 5-1 (Ekwador)
    • Costa RicaCSCR (Kostaryka)
    • ÄthiopienEBCS-8 (Etiopia)
    • ÄgyptenECP-201 (Egipt)
    • FidschiFNBC (Fidżi)
    • ChinaGB 50011 (Chiny)
    • BolivienGBDS (Boliwia)
    • ArgentinaINPRES-CIRSOC 103 (Argentyna)
    • IrakIQ.303 (Irak)
    • IranIR 2800 (Iran)
    • IndiaIS 1893-1 (Indie)
    • SüdkoreaKBC (Korea Płd.)
    • Liechtenstein LL BauV (Liechtenstein)
    • Myanmar (Burma)MNBC Część 3 (Myanmar)
    • Dominikanische RepublikMOPC R-001 (Republika Dominikany)
    • MalaysiaMS EN 1998-1 (Malezja)
    • NepalNBC 105 (Nepal)
    • CanadaNBC 2015 (Kanada)
    • KubaNC 46 (Kuba)
    • ChileNCh 433 (Chile)
    • SpainNCSE-02 (Hiszpania)
    • PhilippinenNSCP (Filipiny)
    • GuatemalaNSE 2 (Gwatemala)
    • ColombiaNSR-A (Kolumbia)
    • Italy NTC (Włochy)
    • El-SalvadorNTDS (Salwador)
    • PeruNTE E.030 (Peru)
    • New ZealandNZS 1170-5 (Nowa Zelandia)
    • RomaniaP 100-1 (Rumunia)
    • Puerto RicoPRBC (Portoryko)
    • NicaraguaRNC (Nikaragua)
    • MarokkoRPS (Maroko)
    • South AfricaSANS 10160-4 (Republika Południowej Afryki)
    • Saudi ArabiaSBC 301 (Arabia Saudyjska)
    • IsraelSI 413 (Izrael)
    • SwitzerlandSIA 261 (Szwajcaria)
    • TaiwanSSDB (Tajwan)
    • TürkeiTBEC (Turcja)
    • VietnamTCVN 9386 (Wietnam)
    • UkraineДБН В.1.1-12 (Ukraina)
    • UsbekistanКМК 2.01.03 (Uzbekistan)
    • RussiaСП 14.13330 (Rosja)

    Eurokod | Załączniki krajowe (NA):

    • BelgiumBelgia | NBN EN 1998-1
    • Bosnien und HerzegowinaBośnia i Hercegowina | BAS EN 1998-1
    • BulgariaBułgaria | BDS EN 1998-1
    • DenmarkDania | DS/EN 1998-1
    • GermanyNiemcy | DIN EN 1998-1
    • FranceFrancja | NF EN 1998-1
    • GriechenlandGrecja | ΕΛΟΤ EN 1998-1
    • IslandIslandia | ÍST EN 1998-1
    • ItalienWłochy | UNI EN 1998-1
    • CroatiaChorwacja | HRN EN 1998-1
    • LettlandŁotwa | LVS EN 1998-1
    • LuxemburgLuksemburg | ILNAS-EN 1998-1
    • MazedonienMacedonia Północna | МКС EN 1991-1-4
    • NorwayNorwegia | NS-EN 1998-1
    • AustriaAustria | ÖNORM B 1998-1
    • PortugalPortugalia | NP EN 1998-1
    • RomaniaRumunia | SR EN 1998-1
    • SerbienSerbia | SRPS EN 1998-1
    • SingaporeSingapur | SS EN 1998-1
    • SlovakiaSłowacja | STN EN 1998-1
    • SloveniaSłowenia | SIST EN 1998-1
    • Czech RepublicRepublika Czeska | ČSN EN 1998-1
    • HungaryWęgry | MSZ EN 1998-1
    • United KingdomWielka Brytania | BS EN 1998-1
    • CyprusCypr | CYS EN 1998-1

    Normy dla tornada

    • United States of AmericaASCE/SEI 7-16 (USA)
