Antes de iniciar a introdução das especificações de dimensionamento, pode limitar a visibilidade à vara de rincão.
Também pode definir um novo objeto visual com o

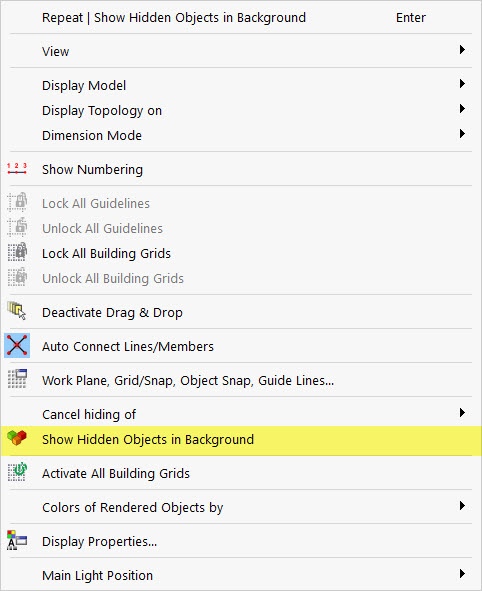

permite exibir os objetos selecionados no momento. Pode selecionar no menu de atalho da área de trabalho se pretende continuar a ver os objetos ocultados no plano de fundo.
Criar conjunto de barras
Uma vez que a vara de rincão deve ser dimensionada como um todo, a secção seguinte mostra como ligar as barras individuais para criar um conjunto de barras.

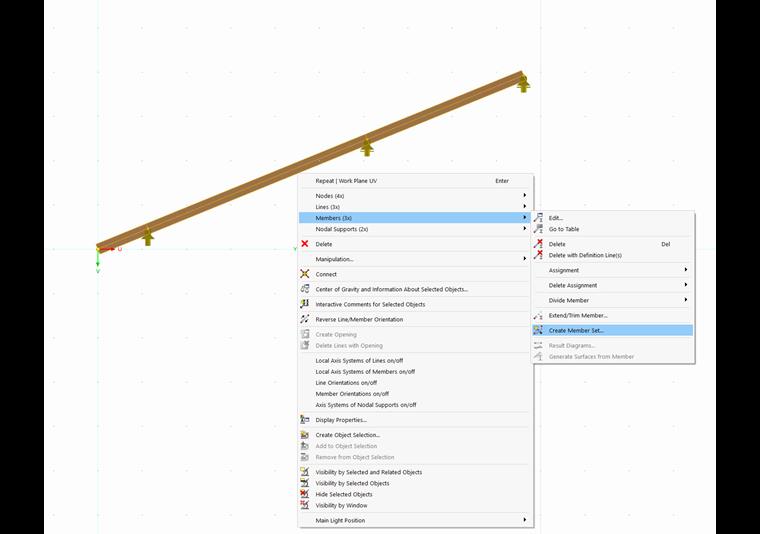

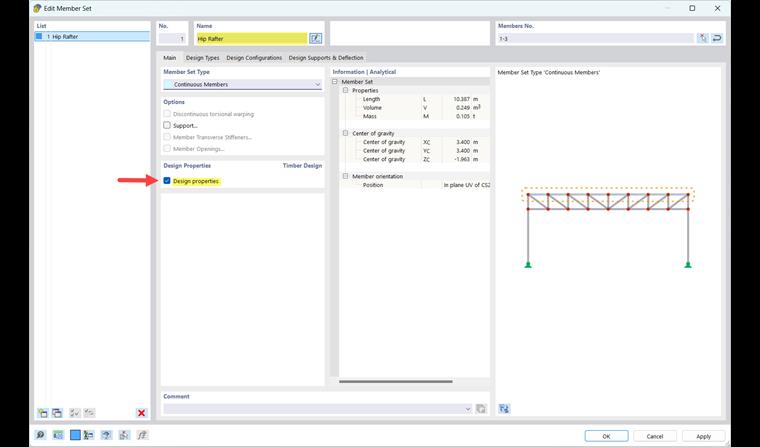

Crie um conjunto de barras novo para as três barras da vara de rincão e ative as propriedades de dimensionamento. Assim, as barras não serão dimensionadas individualmente, mas sim utilizando um conjunto de barras.
Comprimentos efetivos e classes de utilização
Pode tornar todas as entradas relevantes para o dimensionamento nos separadores adicionais.
No separador "Tipos de cálculo", pode especificar os comprimentos efetivos para a análise de estabilidade utilizando o método da barra equivalente, bem como a classe de utilização da madeira. Por defeito, todas as barras e os conjuntos de barras estão atribuídos com a classe de utilização 1.
A secção seguinte descreve como introduzir novos comprimentos efetivos obtidos através de
pode ser criado.

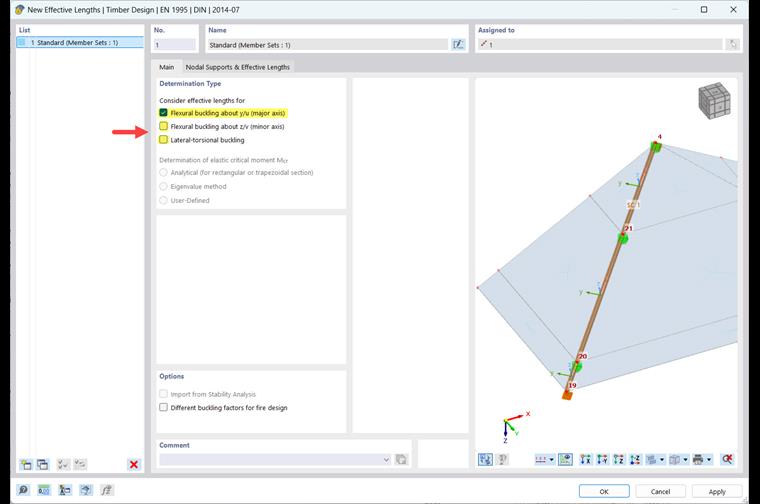

Irá aparecer uma caixa de diálogo onde pode definir a análise de estabilidade a ser realizada. Neste seminário web, a encurvadura por flexão sobre o eixo menor e a encurvadura por flexão-torção podem ser negligenciadas.

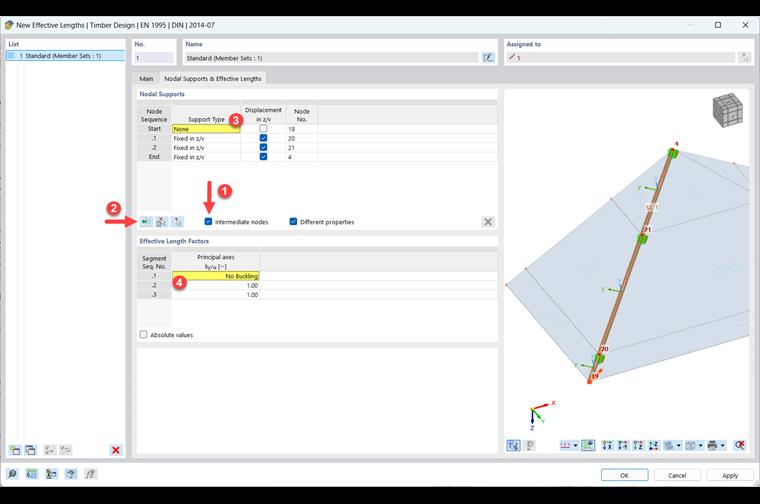

O segundo separador "Apoios de nós e comprimentos efetivos" é utilizado para introduzir os apoios nodais utilizados para subdividir o conjunto de barras em segmentos.
Para a vara de rincão, é necessário definir dois apoios nodais adicionais nos pontos de apoio para os tirantes periféricos e a madre. Para isso, ative os nós intermédios e depois copie-os
dois nós intermédios. O programa encontra automaticamente os dois nós situados no conjunto de barras. A consola na extremidade inferior da vara de rincão não está apoiada (3). Além do mais, não deveria ser considerada a encurvadura (4). Clique em "OK" para confirmar as suas configurações. Pode encontrar mais opções para introduzir comprimentos efetivos aqui:
No separador 'Configurações de dimensionamento', pode definir as
editar os valores limite para a capacidade de carga e para o estado limite de utilização.
Apoio de cálculo

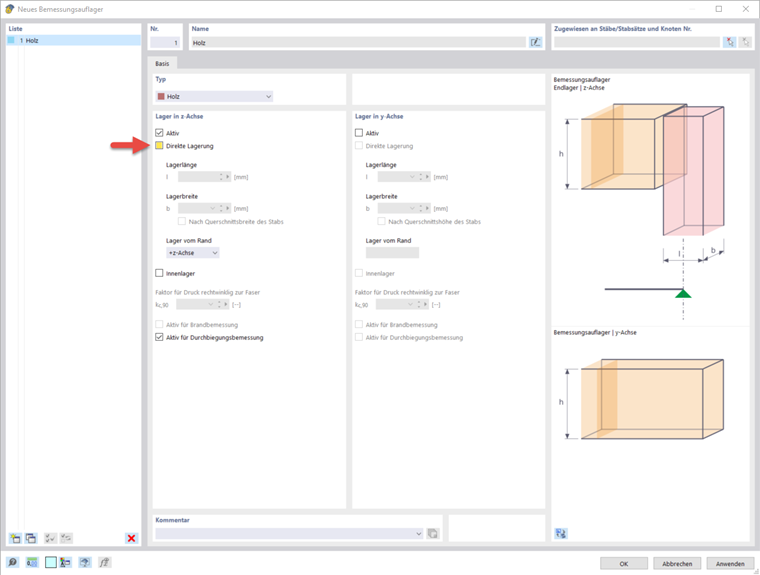

Os apoios de cálculo são utilizados para definir as condições de fronteira para a verificação da "compressão perpendicular à fibra" e a segmentação do conjunto de barras para a análise de deformação. Estas podem ser especificadas no separador "Apoios de cálculo e flecha". Até ao momento, não foi possível considerar uma barra inclinada, como é o caso das vigas de cobertura, que podem ser arredondadas ou ter um entalhe. Nesse caso, desative o 'Apoio direto' após definir o
criaram um novo apoio de cálculo. Como alternativa, pode utilizar o "Tipo geral". Nos dois casos, o programa não realiza a verificação da "Compressão perpendicular à direção das fibras". Uma vez que os apoios de cálculo são necessários para a verificação do estado limite de utilização, estes ainda têm de ser definidos. Se pretende excluir um segmento do conjunto de barras da verificação da flecha, selecione a opção "Ativo" na secção da caixa de diálogo "Análise da flecha".

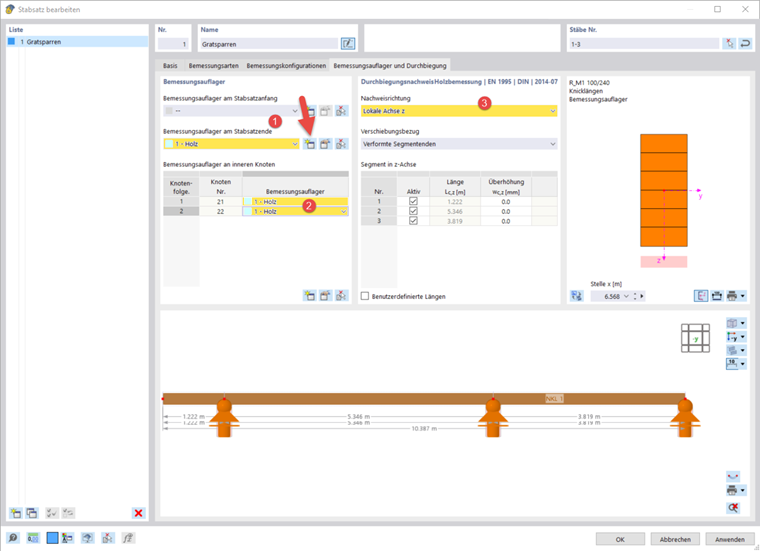

Crie um novo apoio de cálculo como descrito acima e atribua-o ao final do conjunto de barras e aos nós intermédios. Por fim, pode selecionar a direção de dimensionamento da verificação da flecha no separador. No nosso exemplo, é o local na direção Z.
Todas as entradas relevantes para o dimensionamento foram efetuadas e pode agora iniciar o dimensionamento.
