Před zadáním údajů pro posouzení je možné omezit viditelnost na nárožní krokev.
Nový vizuální objekt můžete definovat také pomocí

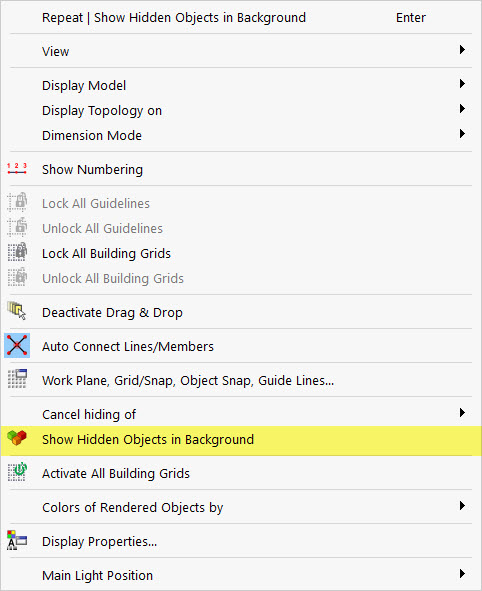

, můžete zobrazit vybrané objekty. V místní nabídce pracovní plochy můžete vybrat, zda chcete skryté objekty stále vidět na pozadí.

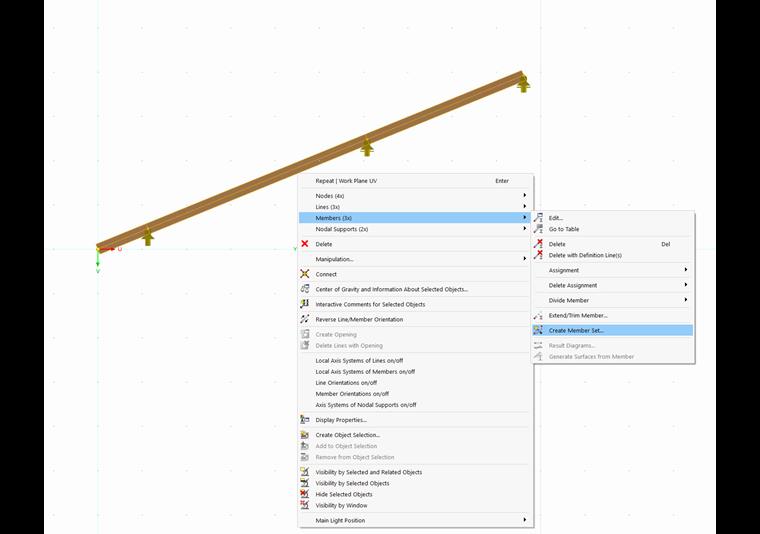

Vytvořit sadu prutů
Protože se má nárožní krokev posuzovat jako celek, ukážeme si v následující kapitole, jak spojit jednotlivé pruty do sady prutů.

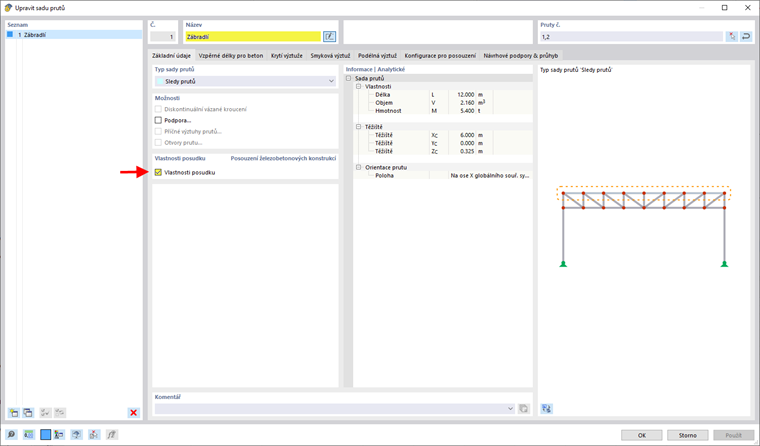

Vytvořte novou sadu prutů pro tři pruty nárožní krokve a aktivujte vlastnosti posouzení. Pruty se tak nebudou posuzovat jednotlivě, ale pomocí sady prutů.
Vzpěrné délky a třídy provozu
V přídavných záložkách lze provést všechna zadání relevantní pro posouzení.
V záložce "Typy posouzení" je možné zadat vzpěrné délky pro posouzení stability metodou náhradního prutu a také třídu provozu dřeva. Standardně jsou všechny pruty a sady prutů zařazeny do třídy provozu 1.

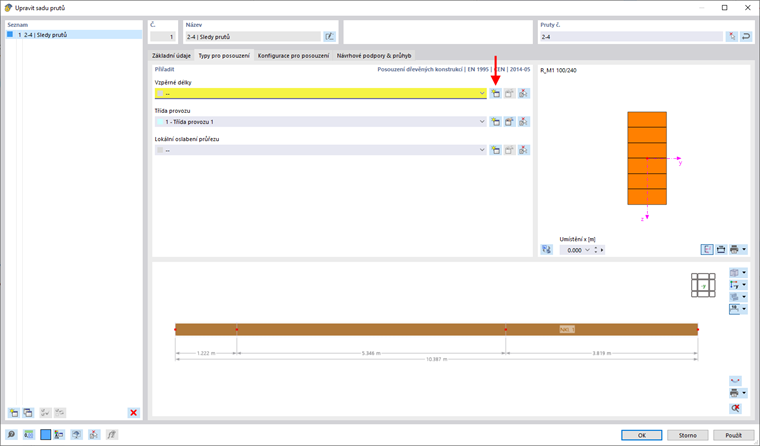

Následující část popisuje, jak lze zadat nové vzpěrné délky získané pomocí
lze vytvořit.

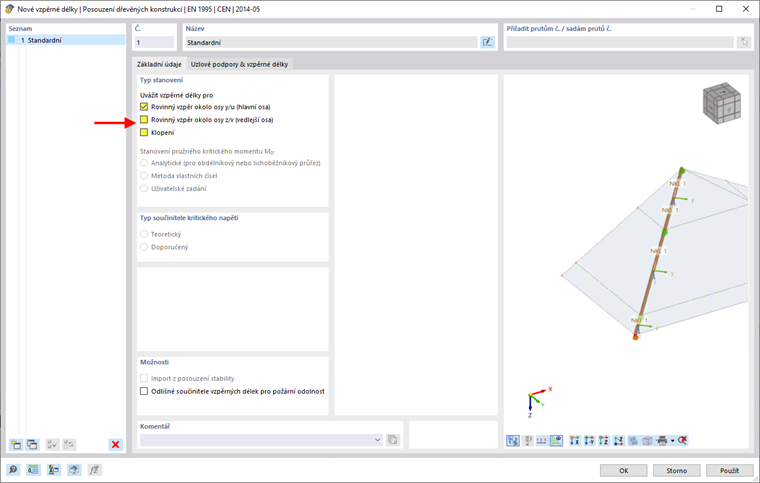

Otevře se dialog, v němž lze nastavit, zda se má provést posouzení stability. V tomto webináři lze zanedbat rovinný vzpěr okolo vedlejší osy a klopení.

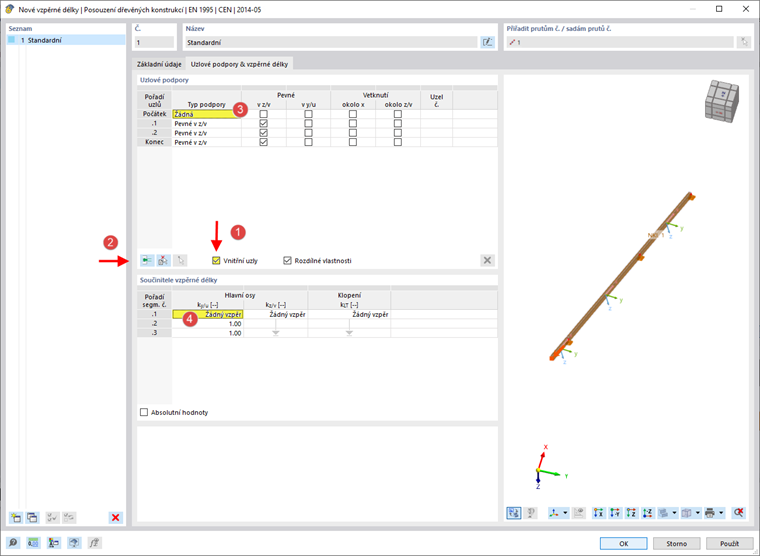

V druhé záložce "Uzlové podpory a vzpěrné délky" se zadávají uzlové podpory pro rozdělení sady prutů na segmenty.
Pro nárožní krokev je třeba zadat dvě další uzlové podpory v bodech podpory pro obvodové táhla a vaznici. Za tímto účelem aktivujte mezilehlé uzly a poté je zkopírujte
dva vnitřní uzly. Program automaticky najde oba uzly, které leží na sadě prutů. Konzola na dolním konci nárožní krokve není podepřena (3). Kromě toho by nemělo být uvažováno žádné boulení (4). Potvrďte své nastavení pomocí tlačítka "OK". Další možnosti pro zadání vzpěrných délek najdete zde:
V záložce 'Konfigurace pro posouzení' lze nastavit
upravit mezní hodnoty pro posouzení mezního stavu únosnosti a použitelnosti.
Návrhové podpory

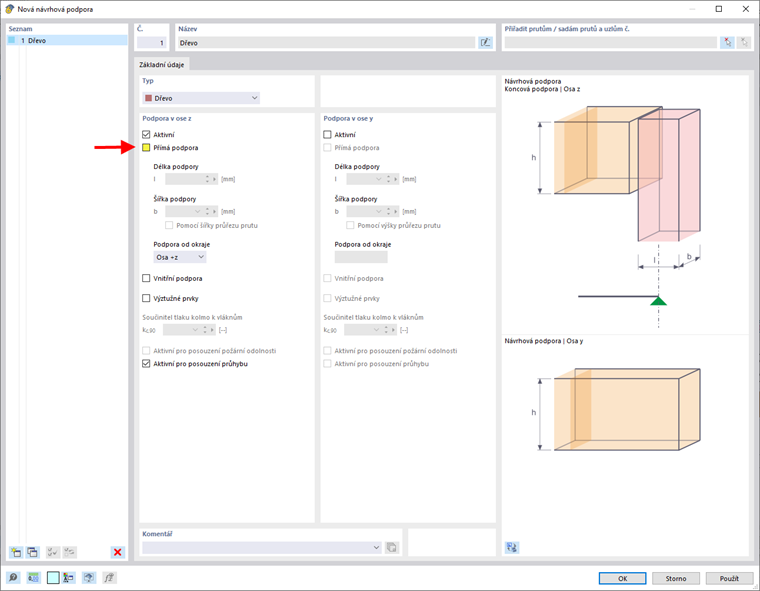

Pomocí návrhových podpor se definují okrajové podmínky pro posouzení „tlaku kolmo k vláknům“ a segmentace sady prutů pro posouzení průhybu. Můžete je zadat v záložce "Návrhová podpora a průhyb". Doposud nebylo možné zohlednit šikmý prut, jako například nárožní krokev, která může být zaoblená nebo se zářezem pro ptáky. V takovém případě deaktivujte 'Přímou podporu' po nastavení
vytvořili novou návrhovou podporu. Alternativně můžete použít "Obecný typ". V obou případech program neprovádí posouzení "tlaku kolmo k vláknům". Vzhledem k tomu, že návrhové podpory jsou nutné pro posouzení mezního stavu použitelnosti, je třeba je ještě definovat. Pokud chcete některý segment sady prutů vyloučit z posouzení průhybu, vyberte v sekci "Posouzení průhybu" možnost "Aktivní".
Vytvořte novou návrhovou podporu, jak je popsáno výše, a přiřaďte ji na konec sady prutů a mezilehlé uzly. Nakonec je možné v záložce vybrat směr posouzení pro posouzení průhybu. V našem příkladu je to lokální ve směru Z.
Všechny údaje důležité pro posouzení jsou provedeny a nyní můžete spustit posouzení.
