Przed rozpoczęciem wprowadzania specyfikacji projektowych można ograniczyć widoczność do krokwi narożnej.
Wskazówka
Za pomocą przycisku
wyświetl obiekty wybrane w danym momencie. W menu kontekstowym obszaru roboczego można wybrać, czy ukryte obiekty mają być widoczne w tle.
Tworzenie zbioru prętów
Ponieważ krokiew narożna ma być projektowana jako całość, w poniższym rozdziale pokazano, w jaki sposób połączyć poszczególne pręty w celu utworzenia zbioru prętów.
Informacje
Zbiór prętów można szybko utworzyć, zaznaczając odpowiednie pręty przy użyciu funkcji wielokrotnego wyboru (w oknie lub poprzez przytrzymanie wciśniętego klawisza Ctrl). Następnie należy wybrać funkcję Utwórz zbiór prętów z menu kontekstowego jednego z tych prętów.

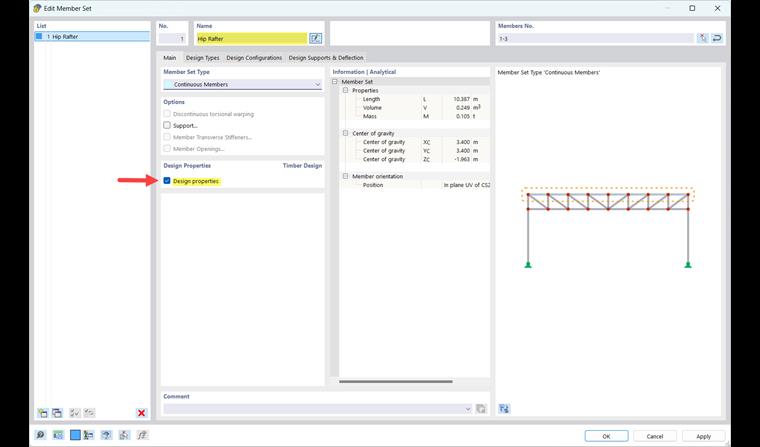

Utwórz nowy zbiór prętów dla trzech prętów krokwi i aktywuj właściwości obliczeniowe. W ten sposób pręty nie będą wymiarowane pojedynczo, ale przy użyciu zbioru prętów.
Długości efektywne i klasy użytkowania
W dodatkowych zakładkach można wprowadzić wszystkie dane istotne dla obliczeń.
W zakładce "Typy wymiarowania" można określić długości efektywne do analizy stateczności metodą pręta zastępczego oraz określić klasę użytkowania drewna. Domyślnie wszystkie pręty i zbiory prętów są przypisane do klasy użytkowania 1.

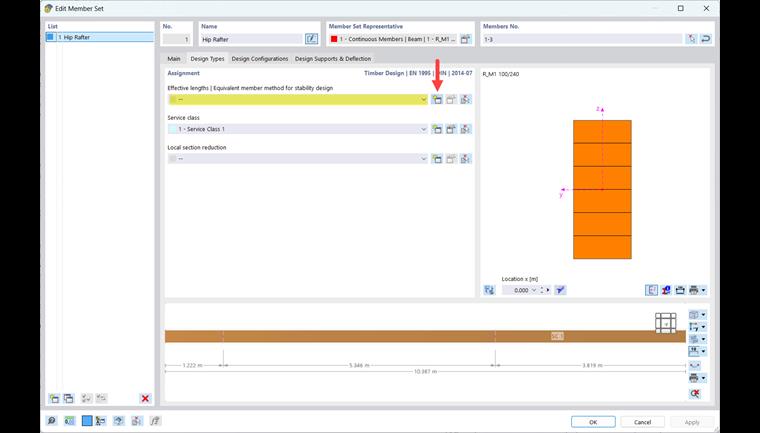

W poniższym rozdziale opisano sposób wprowadzania nowych długości efektywnych, które można utworzyć za pomocą przycisku
.

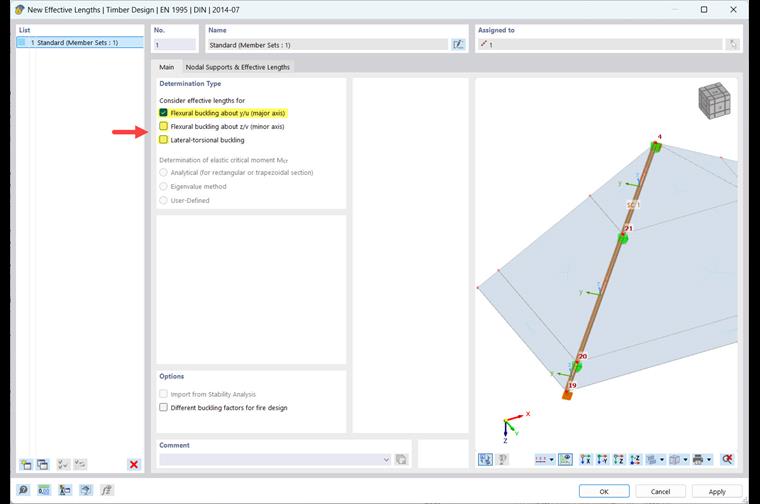

Wyświetlane jest okno dialogowe, w którym można określić, czy analiza stateczności ma zostać przeprowadzona. W tym webinarium można pominąć zwichrzenie i zwichrzenie.
Druga zakładka "Podpory węzłowe i długości efektywne" służy do wprowadzania podpór węzłowych używanych do podziału zbioru prętów na segmenty.
- banner.info@Domyślnie w węzłach początkowym i końcowym zawsze występuje utwierdzenie boczne i skrętne. Podpory węzłowe nie są automatycznie przenoszone z modelu głównego, dlatego w większości przypadków konieczne jest dostosowanie ręczne.

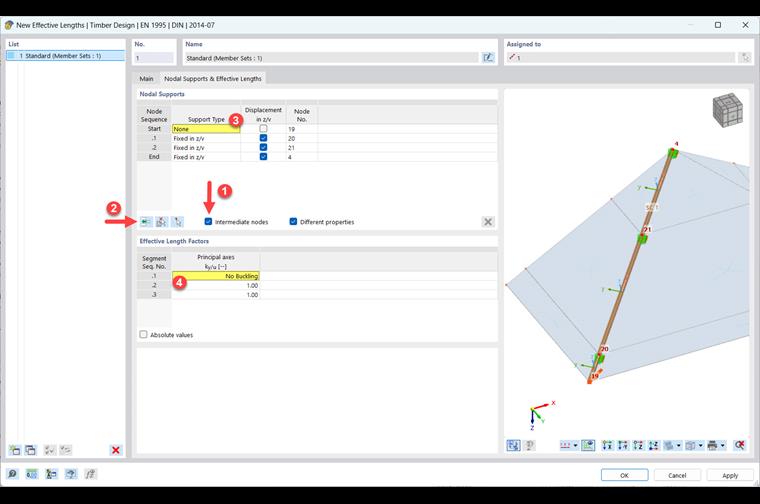

W przypadku krokwi narożnych należy zdefiniować dwie dodatkowe podpory węzłowe w punktach podparcia dla ściągaczy i płatwi. W tym celu należy aktywować węzły pośrednie, a następnie za pomocą przycisku
dodać dwa węzły pośrednie. Program automatycznie wyszukuje oba węzły leżące na zbiorze prętów. Wspornik w dolnym końcu krokwi nie jest podparty (3). Ponadto nie należy uwzględniać wyboczenia (4). Kliknij "OK", aby potwierdzić ustawienia. Dalsze możliwości wprowadzania długości efektywnych można znaleźć tutaj.
W zakładce "Konfiguracje obliczeniowe" można użyć przycisku
do edycji granicznych wartości obliczeniowych dla sprawdzenia nośności i użytkowalności.
Podpora obliczeniowa

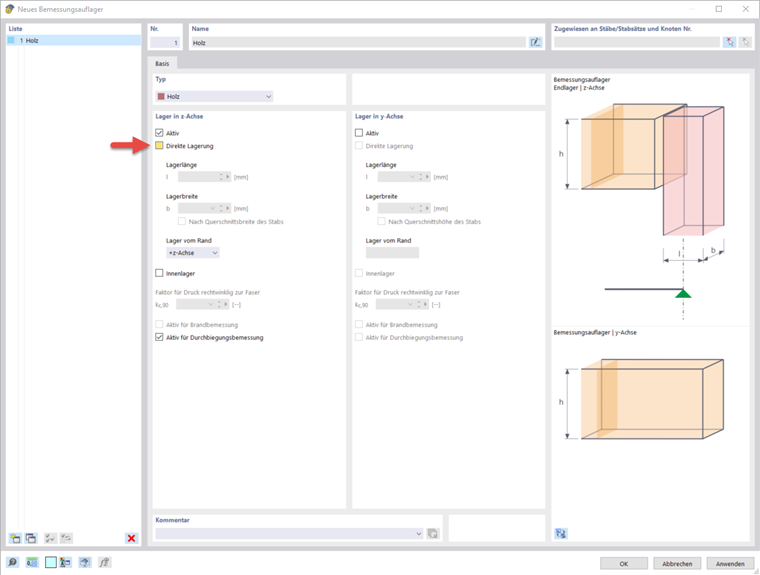

Podpory obliczeniowe służą do definiowania warunków brzegowych dla obliczeń „ściskania prostopadle do włókien” oraz segmentacji zbioru prętów na potrzeby analizy ugięcia. Można je określić w zakładce "Podpora obliczeniowa i ugięcia". Do tej pory nie było możliwe uwzględnienie elementu nachylonego, takiego jak krokwia biodrowa, który może być zaokrąglony lub mieć wycięcie w pysku dla ptaków. W takim przypadku należy dezaktywować opcję "Podpora bezpośrednia" po utworzeniu nowej podpory obliczeniowej za pomocą przycisku
. Alternatywnie można zastosować "Typ ogólny". W obu przypadkach program nie przeprowadza obliczeń "ściskania prostopadłego do włókien". Ponieważ podpory obliczeniowe są wymagane dla obliczeń w stanie granicznym użytkowalności, należy je zdefiniować. Jeżeli segment zbioru prętów ma zostać wykluczony z analizy ugięcia, należy wybrać opcję "Aktywne" w sekcji "Analiza ugięcia".

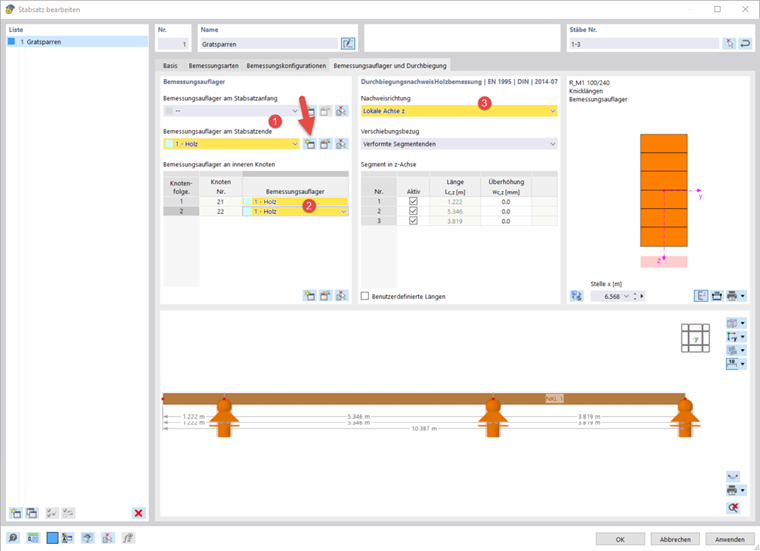

Utwórz nową podporę obliczeniową zgodnie z powyższym opisem i przypisz ją do końca zbioru prętów i węzłów pośrednich. Na koniec w zakładce można wybrać kierunek obliczeń dla analizy ugięcia. W rozważanym przykładzie powinien to być lokalny kierunek Z.
Wszystkie wpisy istotne dla obliczeń zostały wprowadzone i można rozpocząć projektowanie.
