设计规范

在开始输入设计规范之前，您可以将可见性限制在臀部椽条上。

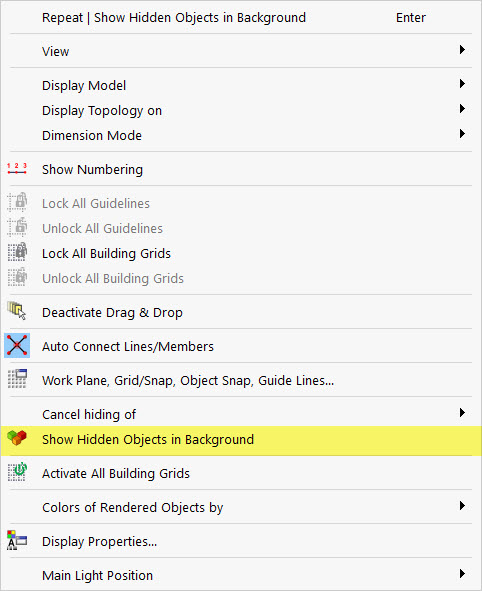

显示在背景中隐藏的对象

创建杆件集

由于臀部椽子是一个整体设计，下面将介绍如何连接单个杆件来创建一个杆件集。

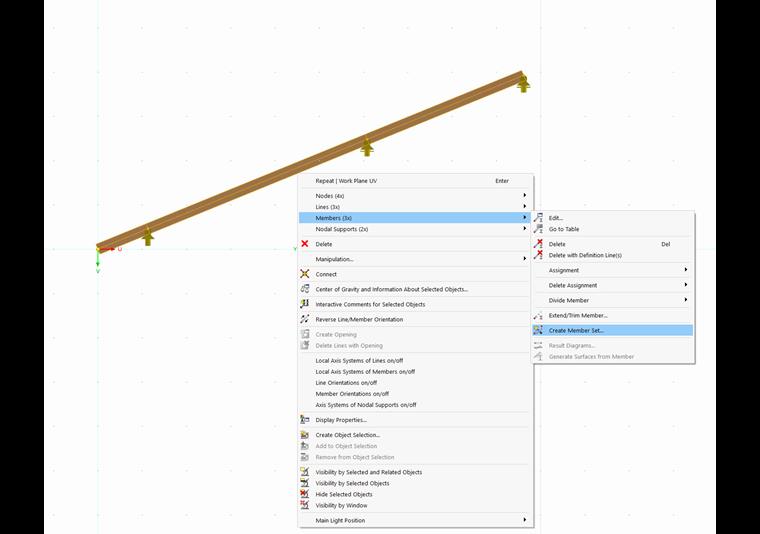

新建杆件集

为三椽木新建一个杆件集，并激活设计属性。 因此，不会单独设计杆件，而是使用杆件集进行设计。

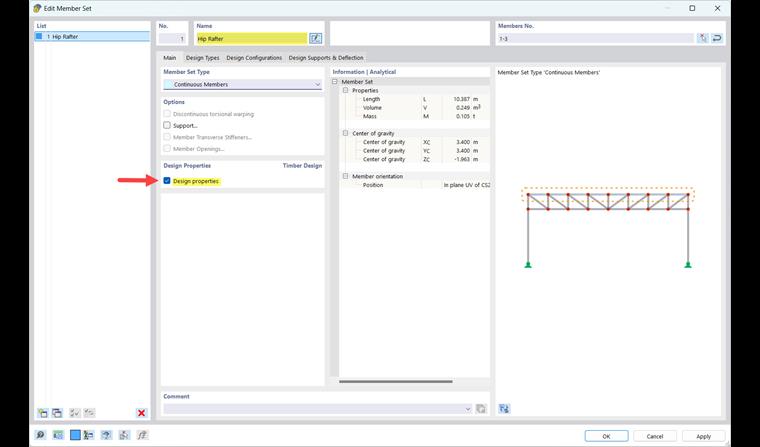

编辑杆件集

有效长度和使用等级

您可以在附加选项卡中输入与设计相关的所有内容。
在“设计类型”选项卡中，您可以使用等效杆件法和木材使用等级来指定用于稳定性分析的有效长度。 默认情况下，所有杆件和杆件集都分配给使用等级 1。

以下部分介绍如何输入新的有效长度，您可以使用 创建该有效长度。

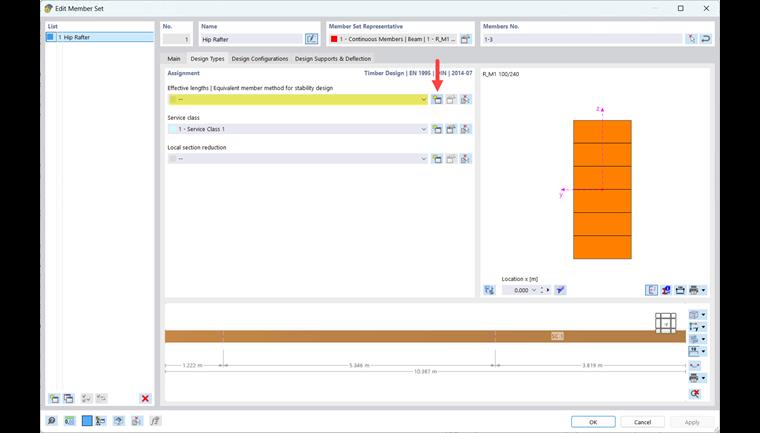

新建有效长度

出现一个对话框，您可以在其中设置要进行的稳定性分析。 在本次网络研讨会中，绕短轴的弯屈曲和弯扭屈曲可以忽略不计。

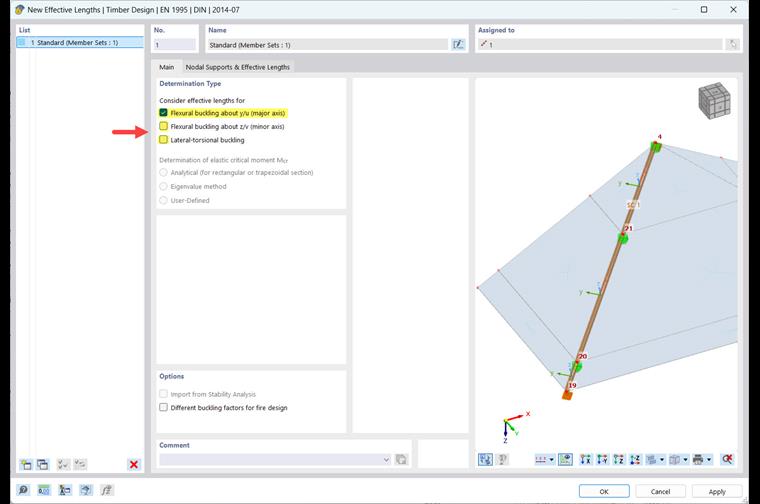

需要验算的失稳形式

第二个选项卡“节点支座和有效长度”选项卡用于输入节点支座，用于将杆件集细分为段。

对于屋脊椽条，需要在支座处额外定义两个节点支座，用于外围拉杆和檩条。 为此，请激活中间节点，然后使用 添加两个中间节点。 程序会自动找到位于杆件集上的两个节点。 椽椽下端悬臂未受支撑(3)。 此外，式 (4) 中不应考虑屈曲。 点击“确定”确认您的设置。 更多关于输入有效长度的选项请参见https://www.dlubal.com/zh/downloads-and-information/documents/online-manuals/rfem-6-timber-design/000448。

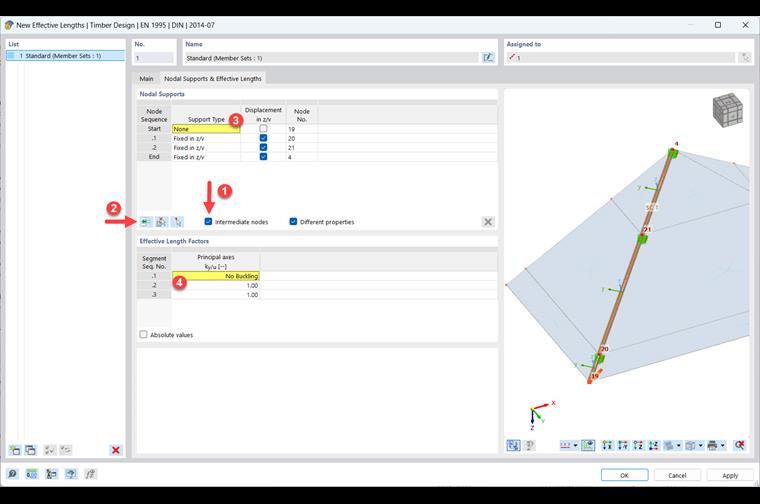

节点支座和有效长度系数

在“设计配置”选项卡中，使用 可以编辑承载能力和正常使用极限状态设计验算的极限值。

设计支座

设计支座用于定义“横纹抗压”设计的边界条件，以及用于挠度分析的杆件集分段。 您可以在“设计支座和挠度”选项卡中指定它们。 到目前为止，还没有考虑到倾斜的构件，例如臀部椽条，它可以是圆形的或具有鸟嘴切口。 在这种情况下，请在使用 创建新的设计支座后取消激活“直接支座”。 您也可以选择使用“通用类型”。 在这两种情况下，程序都不执行“横纹抗压”设计。 由于正常使用极限状态设计需要设计支座，因此必须对其进行定义。 如果要从挠度分析中排除一部分杆件集，请在“挠度分析”对话框中选择“激活”选项。

如上所述新建一个设计支座，并将其分配给杆件集的末端和中间节点。 最后，您可以在选项卡中选择挠度分析的设计方向。 在所讨论的示例中，这应该是局部 Z 方向。

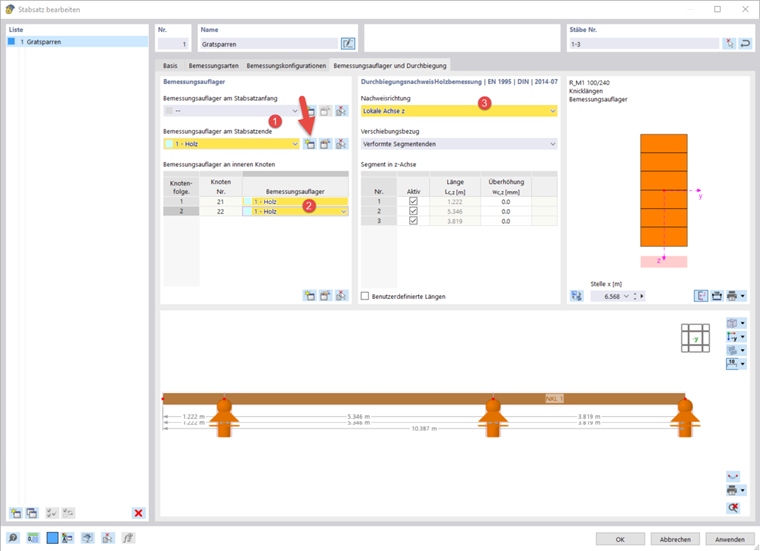

设计支座和挠度

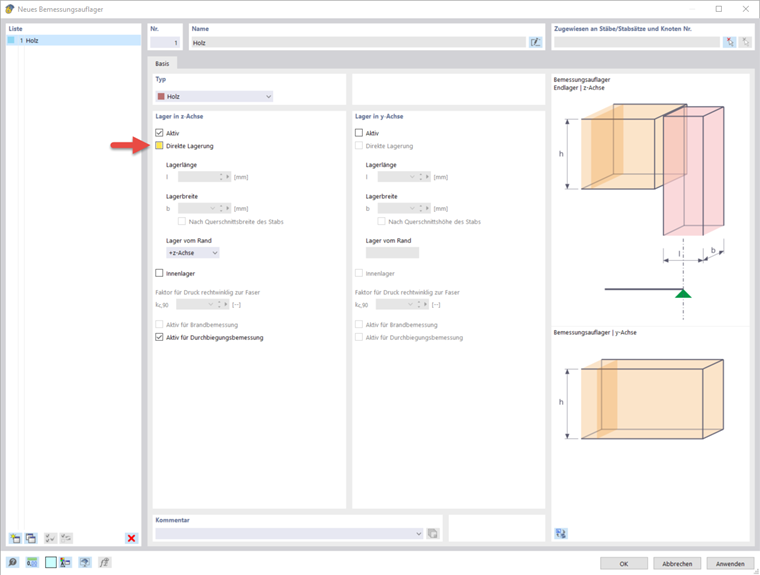

新建设计支座

所有与设计相关的输入都已完成，现在可以开始设计了。
