Questa finestra viene visualizzata se almeno un set di aste è selezionato per la progettazione nella finestra 1.1 Dati generali e l'analisi di stabilità viene eseguita con il metodo generale secondo [1] paragrafo 6.3.4 (impostazione predefinita).
Se si seleziona il metodo dell'asta equivalente per i set di aste nella finestra di dialogo Dettagli (vedere la Figura 3.2 ), la finestra 1.7 non sarà visualizzata. In questo caso, i vincoli esterni laterali possono essere definiti nella Finestra 1.4 usando i punti di divisione.
La tabella corrente gestisce le condizioni al contorno del set di aste selezionato nel navigatore a sinistra!
I vincoli esterni definiti in RFEM, come i vincoli esterni in di una trave continua, non sono pertinenti in questa finestra. Il programma importa le distribuzioni del momenti e delle forze di taglio per la determinazione del coefficiente di amplificazione automaticamente da RFEM. È possibile definire diverse condizioni vincolari che hanno un impatto sul collasso per instabilità (instabilità, instabilità flesso-torsionale).
Vengono preimposti i vincoli interni ai nodi iniziali e finali di un set di aste.
Tutti gli altri vincoli interni, per esempio come un risultato delle aste aggiuntive, deve essere aggiunto manualmente.
È possibile selezionare i nodi graficamente nella finestra di lavoro di RFEM usando il pulsante
.
Secondo alla [1], clausola 6.3.4 (1), è possibile progettare le sezioni trasversali mono-simmetriche che vengono caricate unicamente nel loro piano principale. Per il metodo di analisi, è necessario conoscere il coefficiente di amplificazione αcr,op dell'intero set di aste. Al fine di determinare questo coefficiente, il programma crea una struttura intelaiata planare con quattro gradi di libertà per ogni nodo.
L'orientazione degli assi in un set di aste è importante per la definizione dei vincoli esterni nodali. Il programma verifica la posizione dei nodi e definisce internamente gli assi dei vincoli esterni nodali per la finestra 1.7, secondo alla figura 2.28 e alla figura 2.31). Il pulsante [Sistema di coordinate locali] sotto al grafico del modello può essere d'aiuto per l'orientazione. Si usa per visualizzare il set di aste in una vista parziale dove gli assi sono chiaramente visibili. È possibile trovare un esempio nella Knowledge Base sul nostro sito Web.

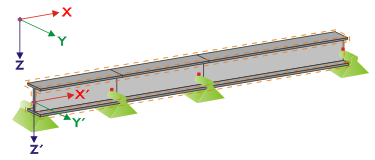

Se tutte le aste di un set di aste sono disposte lungo una linea retta, come mostrato nella Bild 2.28, il sistema di coordinate locali della prima asta nel set di aste corrisponde al sistema di coordinate equivalente dell'intero set di aste.
Se le aste di un set di aste non sono disposte su una linea retta, devono essere ancora posizionate sullo stesso piano. Nella figura 2.29, le aste sono disposte su un piano verticale. In questo caso, l'asse è orizzontale e viene orientato nella direzione del piano. L'asse è anch'esso orizzontale e definito come perpendicolare all'asse . L'asse viene orientato perpendicolarmente verso il basso.

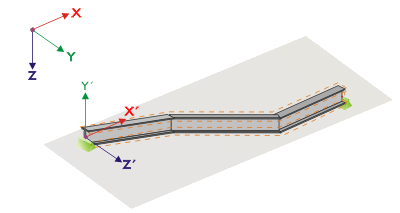

Se le aste di un set di aste non diritto sono disposte su un piano orizzontale, l'asse viene definito come parallelo all'asse del sistema di coordinate globali. Quindi, l'asse viene orientato nella direzione opposta a quella dell'asse globale e l'asse è diretto parallelamente all'asse globale .
La figura Bild 2.31 mostra il caso generale di un set di aste non diritto permanentemente: le aste non sono disposte su una linea retta, ma su un piano inclinato. La definizione dei risultati dell'asta dalla linea d'intersezione tra il piano inclinato ed il piano orizzontale. Quindi, l'asse è perpendicolare all'asse e diretto perpendicolarmente al piano inclinato. L'asse viene definito perpendicolare all'asse e all'asse .
I pulsanti sottostanti al grafico hanno le seguenti funzioni:
| Visualizza il modello o lo schema del sistema |
| Visualizza le aste come modello a fil di ferro o rendering 3D |
| Visualizza i set delle aste attuali o l'intero modello |
| Visualizza le aste irrilevanti del modello trasparenti o opache |
|
| Visualizza i set di aste nel sistema di coordinate locali o l'intero modello |
| Mostra la vista nella direzione dell'asta |
| Mostra la vista contro l'asse |
| Mostra la vista nella direzione dell'asta |
| Visualizza la vista isometrica |

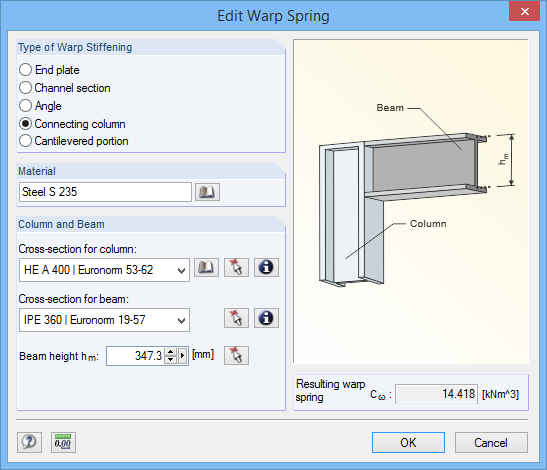

Fare clic sul pulsante [Modifica irrigidimento all'ingobbamento e importa la molla di ingobbamento] per determinare la costante di una molla di ingobbamento.
I seguenti tipi di irrigidimento sono disponibili nella finestra di dialogo Modifica Warp Spring :
- Flangia di estrem.
- Sezione a U
- Angolo
- Colonna di collegam.
- Porzione a sbalzo
È possibile selezionare i materiali e le sezioni trasversali usando gli elenchi e i pulsanti [Libreria]. Con il pulsante # libraryimage1 # è possibile selezionarli anche graficamente nel modello di RFEM.
RF-STEEL EC3 determina, in base ai parametri, la molla di curvatura risultante C ω che può essere importata con [OK] nella Finestra 1.7.
Analisi di Warping con sette gradi di libertà
Per analizzare i set di aste secondo l'analisi del secondo ordine per l'instabilità flesso-torsionale con torsione di warping, selezionare la casella di controllo corrispondente nella scheda Warping Torsion della finestra di dialogo Dettagli (vedere Figura 3.9 ). I titoli delle tabelle di Window 1.7 saranno adeguati di conseguenza.
L'analisi del warping richiede una licenza dell'estensione del modulo RF- / STEEL Warping Torsion .

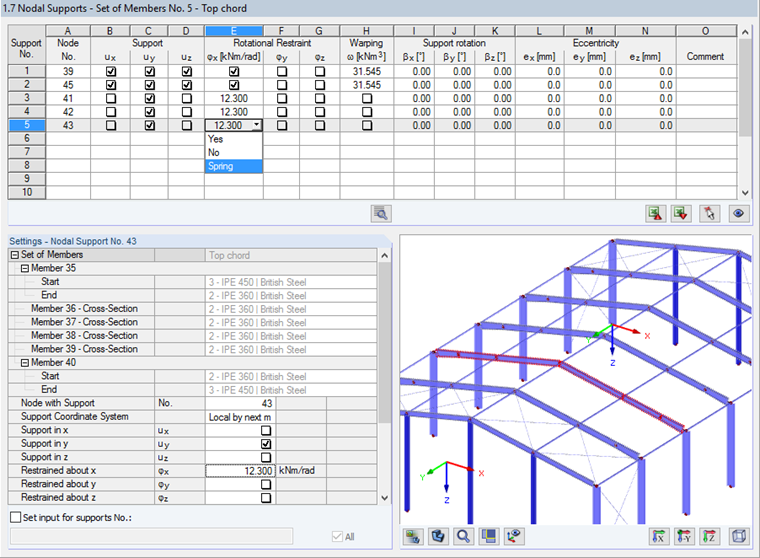

Qui, si definiscono le condizioni di vincolo esterno del set di aste individuate dal sistema, che sono disponibili sui nodi delle aste coinvolte. I vincoli esterni dei nodi definiti in RFEM sono preimpostati, così come i vincoli esterni su entrambe le estremità del set di aste.
I vincoli laterali del set di aste devono essere aggiunti sotto forma di ulteriori vincoli esterni. In questo modo, si può rappresentare, ad esempio, l'effetto di un arcarecci dati nel modello spaziale di RFEM. Se questo modello è mancante nel modello del set di aste selezionato, sono possibili instabilità.
Con il pulsante # libraryimage1 #, i nodi supportati possono essere selezionati graficamente nella finestra di lavoro di RFEM.
Nelle colonne da B a N, si specificano le condizioni del vincolo esterno dei nodi selezionati. Fare clic sulle caselle di controllo per attivare o disattivare i vincoli esterni e i vincoli interni dei gradienti di libertà corrispondenti. In alternativa, è possibile inserire manualmente le costanti delle molle di traslazione e di rotazione.
I parametri Rotazione supporto ed Eccentricità consentono di modellare le condizioni del vincolo esterno alla realtà.
È possibile trovare un esempio che descrive l'analisi di torsione della trave a campata unica in un articolo della nostra Knowledge Base sul nostro sito web.
