Atribuir casos de carga

No subseparador Casos de carga do separador 'Fases de construção', pode atribuir os casos de carga relevantes às fases de construção.

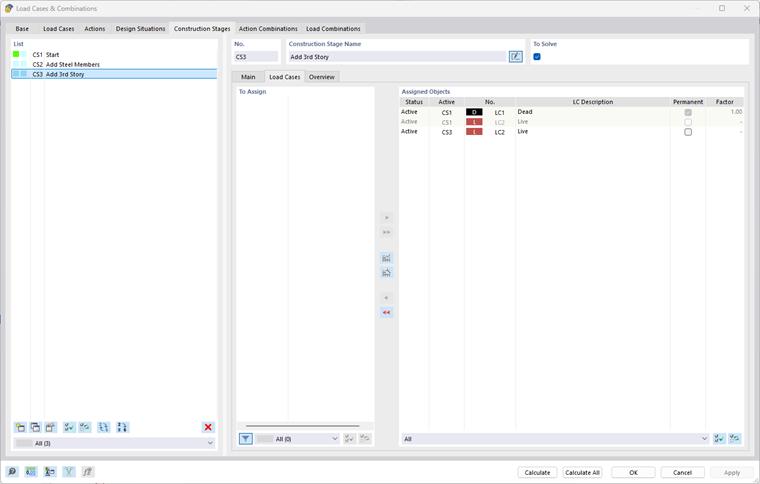

Atribuição dos casos de carga

Atribuir

Quando abre o separador pela primeira vez, são listados todos os casos de carga para a fase de construção BZ1 que definiu no separador 'Casos de carga'. Agora pode atribuir os casos de carga a cada fase de construção, as quais irão atuar nos objetos estruturais a partir de agora. Por exemplo, se o caso de carga 'Peso próprio' for definido na fase de construção BZ2, este caso de carga não estará mais disponível para as seguintes fases de construção: Já é considerado. As cargas permanentes dos objetos estruturais que são ativados nas seguintes fases de construção são aplicadas automaticamente.

Como habitualmente, pode atribuir os casos de carga selecionados individualmente a uma fase de construção com o botão . O tipo de caso de carga é utilizado para decidir se o caso de carga é atribuído como 'Permanente' ou ' Nem sempre '.

Com o botão pode atribuir manualmente o caso de carga seleccionado como 'Permanente ', com o botão como' Nem sempre '.

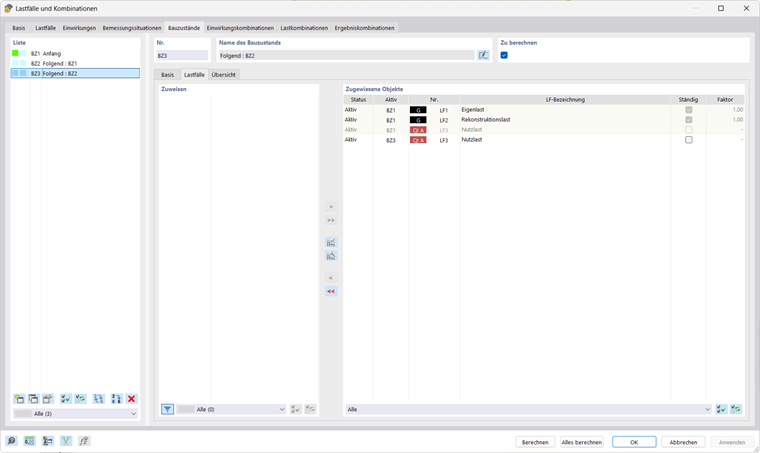

Objetos atribuídos

A tabela abaixo apresenta todos os casos de carga efetivos na fase de construção selecionada.

Estado

O status mostra se o caso de carga é 'ativo' para a fase de construção selecionada. Se eliminar um caso de carga com o botão , este é marcado como 'Inativo' para esta e as seguintes fases de construção.

Ativo

Esta coluna indica em que fase de construção o caso de carga foi ativado pela primeira vez.

Inativo

Esta coluna aparece quando desativou novamente um caso de carga. Aqui é indicado a partir de que fase de construção este caso de carga já não é efetivo.

Permanente

A caixa de seleção nesta coluna indica se um caso de carga 'Constantemente' ou 'Nem sempre' é efetivo. Os casos de carga atuantes constantemente estão impressos no sistema; a sua influência (tensões e deformações) é transferida para as fases de construção seguintes. Os casos de carga que não atuam de forma contínua apenas são aplicados na fase de construção à qual foram atribuídos.

Fator

Nesta coluna, pode especificar o fator de carga com o qual as cargas do caso de carga devem ser consideradas para o cálculo das fases de construção.

Selecionar o fator de carga

Também é possível considerar
