Ativando o Dimensionamento de Ligações

A conceção das ligações para elementos de aço é controlada globalmente pelas definições de "Dados Base" do modelo. Para ativar essa funcionalidade, clique em Dados Base no menu Ficheiro ou utilize o botão na barra de ferramentas. Em seguida, selecione o separador Suplementos da caixa de diálogo "Editar Modelo - Dados Base".

Ativação do módulo 'Ligações de aço'

Na área "Suplementos de dimensionamento", selecione a opção Ligações em aço. Ao fazê-lo, é ativado o dimensionamento de todas as ligações em aço.

Em seguida, vá para o separador Normas II para verificar a norma predefinida para o dimensionamento.

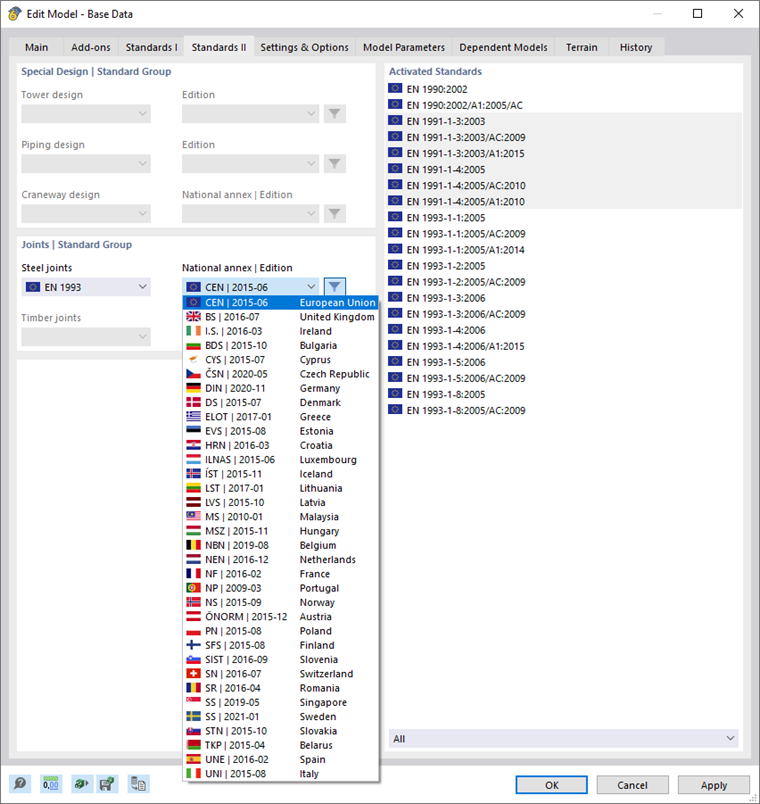

Seleção da norma e do anexo nacional para as ligações de aço

Certifique-se de que EN 1993 está definido como grupo de normas para "Ligações em aço". A lista "Anexo Nacional" apresenta uma seleção de definições por país. Neste tutorial, porém, devem ser aplicadas as recomendações universais CEN.

Clique em OK para fechar a caixa de diálogo "Dados Base". Se o programa lhe perguntar se todos os resultados devem ser eliminados devido aos parâmetros modificados, clique em Sim.

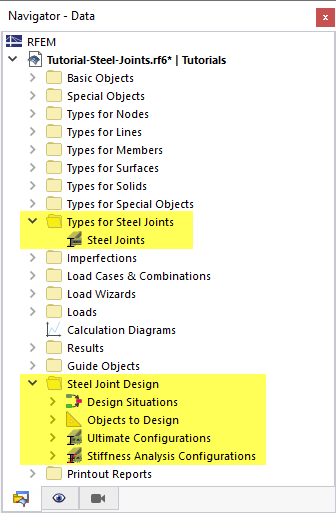

No navegador, foi adicionada uma nova pasta: "Ligações em aço". Ela inclui os parâmetros e itens específicos para o dimensionamento de todas as ligações em aço.

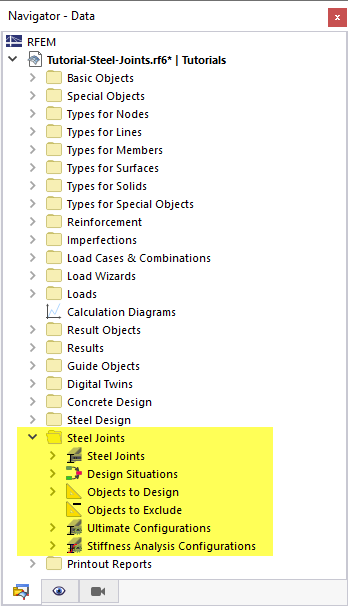

Itens do Navegador Relevantes para Ligações de Aço
