A viga principal deve ser ligada às colunas por meio de placas de extremidade resistentes à flexão. Além disso, as vigas da malha exterior – elementos n.os 5 e 6 – devem ser fixadas às colunas por chapas de alma.

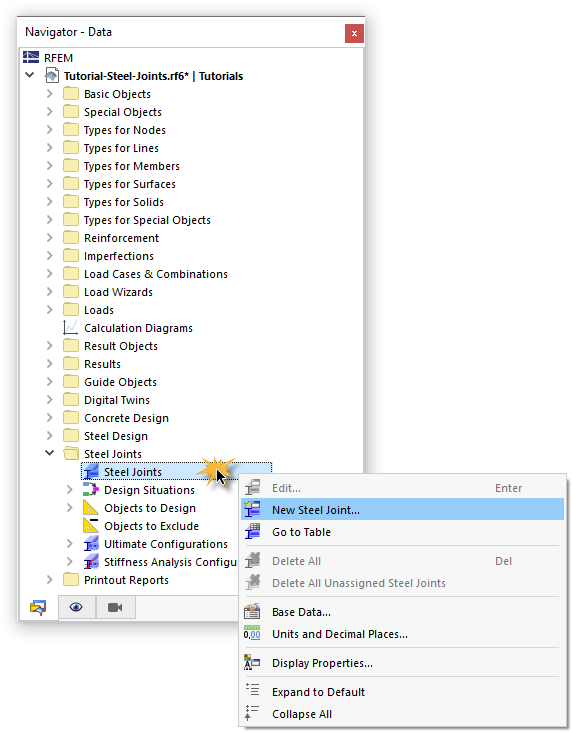

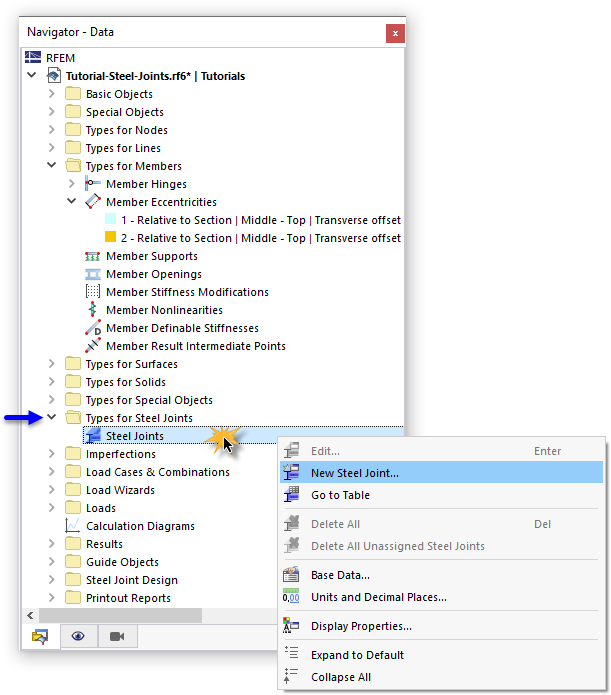

Para definir uma nova ligação de aço, abra a categoria Ligações de Aço no "Navegador - Dados". Em seguida, clique com o botão direito do rato no item Ligações de Aço. No menu de atalho, selecione Nova Ligação de Aço.

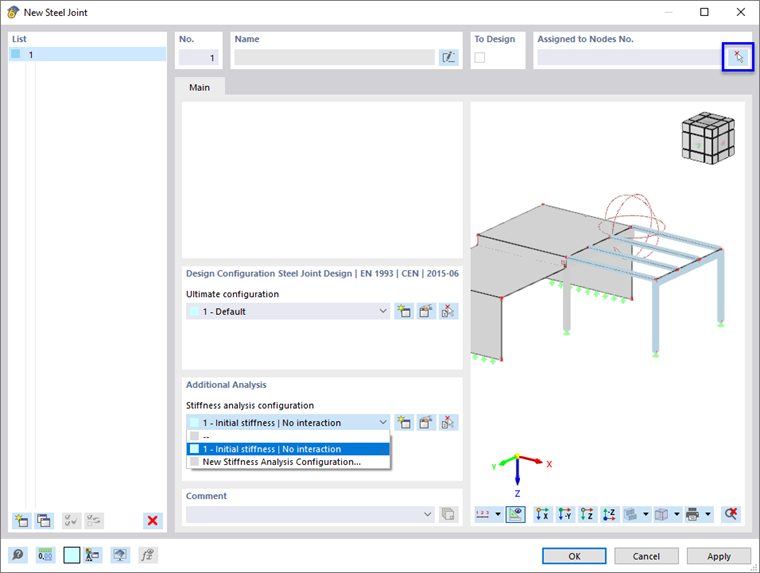

Na caixa de diálogo "Nova Ligação de Aço", a configuração predefinida está definida para o dimensionamento ELU. Se não houver nenhuma configuração de análise de rigidez predefinida, selecione o item 1 - Rigidez Inicial | Sem interação na área "Análise Adicional" para que a ligação seja classificada.
Para especificar graficamente os nós relevantes da ligação, clique no botão
na área "Atribuído aos Nós N.º". Em seguida, selecione os dois nós de canto n.os 16 e 17 clicando neles um a um na janela de trabalho.
Clique em OK para regressar à caixa de diálogo, onde os números dos nós estão agora definidos. Na área "Atribuição de Elementos", o programa criou três "Elementos". Estes representam tipos de elementos para o dimensionamento, baseados na topologia dos nós selecionados.
Os elementos com propriedades idênticas e posições semelhantes no modelo são agrupados.
Vá para o separador Elementos. Ao selecionar um tipo de elemento na coluna "Estado", pode verificar a sua localização na vista do modelo à direita. Pode renomear os tipos de elemento para uma melhor visão geral: Substitua "Elemento 1" por Coluna, "Elemento 2" por Viga principal, e "Elemento 3" por Viga da malha.
Um dos elementos que convergem no nó tem de ter extremidades apoiadas. Caso contrário, o Substitute Steel Joint FE Model não pode ser dimensionado. O apoio nodal da coluna é automaticamente detetado e predefinido para esse elemento.

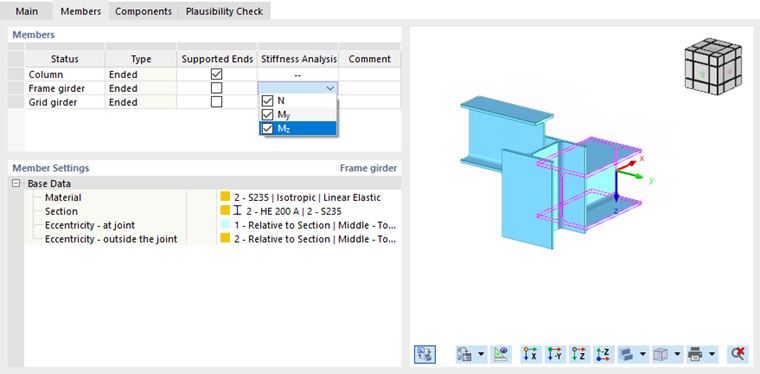

Para classificar a ligação da viga principal, selecione a caixa na segunda linha da coluna "Análise de Rigidez". Abra a lista e selecione depois todas as forças internas (N, My, Mz) para a análise.

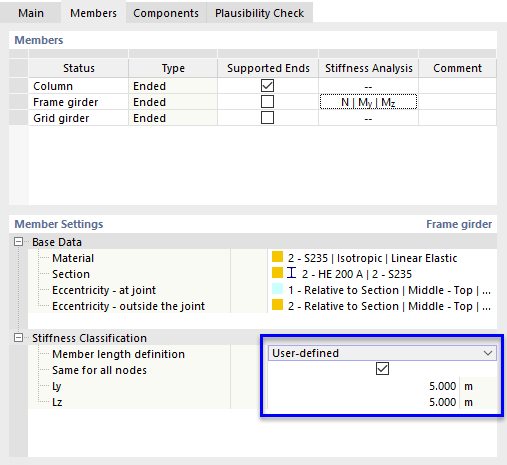

Além disso, o comprimento da viga principal tem de ser ajustado para a análise de rigidez (o elemento contínuo foi dividido para aplicar ligações às vigas da malha – ver o capítulo Ajustando o Modelo ). Certifique-se de que a segunda linha continua selecionada na área "Elementos". Em seguida, clique na caixa Do modelo global na área "Classificação de Rigidez". Abra a lista e selecione a opção Definido pelo utilizador.
Selecione de seguida a opção Igual para todos os nós. Por fim, introduza o comprimento da viga principal de 5 m para os parâmetros Ly e Lz, cada um.
Agora pode começar a definir os componentes da ligação. Para isso, mude para o separador Componentes.
Placa de Extremidade (Viga Principal para Coluna)

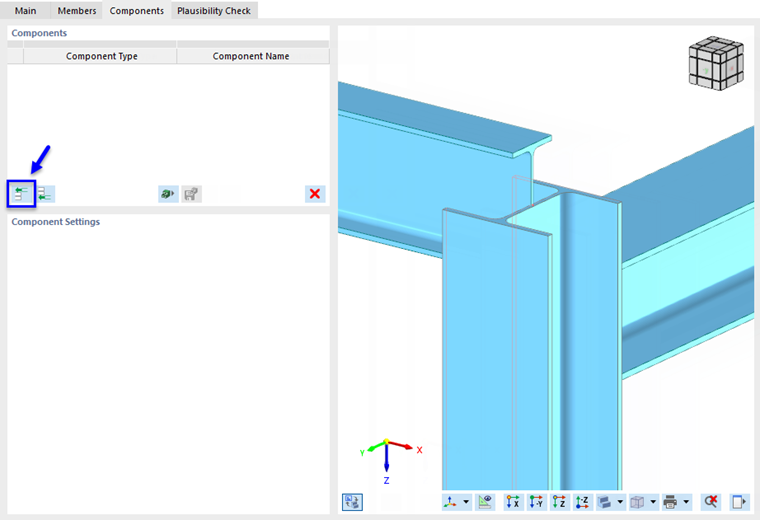

A lista de componentes ainda está vazia. Para criar o componente de placa de extremidade para a viga principal, clique no botão
na área "Componentes".
Na janela "Selecionar Componente", selecione o tipo de componente Placa de Extremidade clicando nele.
Regressa ao separador "Componentes", onde a placa de extremidade é definida como novo tipo de componente.

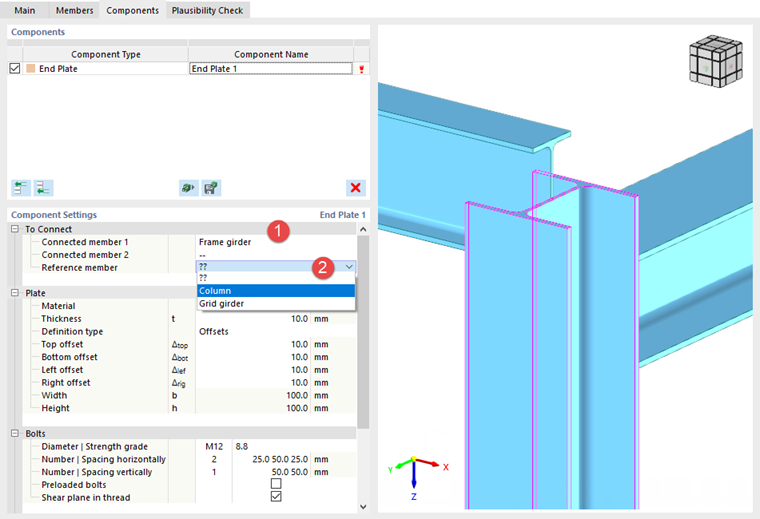

Na área "Definições do Componente", selecione a Viga principal como "Elemento ligado 1" na lista (1). Como "Elemento de referência", selecione a Coluna (2).
Além disso, defina os seguintes parâmetros para definir a placa de extremidade.
Chapa
| Material | 2 - S 235 |
| Espessura | 15 mm |
| Deslocamento à esquerda | 0 mm |
| Deslocamento à direita | 0 mm |
Parafusos
| Diâmetro | M16 |
| Resistência | 10.9 |
| Espaçamento horizontal | 40 120 40 mm (separar os valores com espaços) |
| Número vertical | 2 |
| Espaçamento vertical | 55 100 55 mm |
| Parafusos pré-tensionados | Ativado |
| Plano de corte na rosca | Desativado |
Soldaduras
| Mesa 1 | 6 mm |
| Alma | 4 mm |
| Mesa 2 | 6 mm |

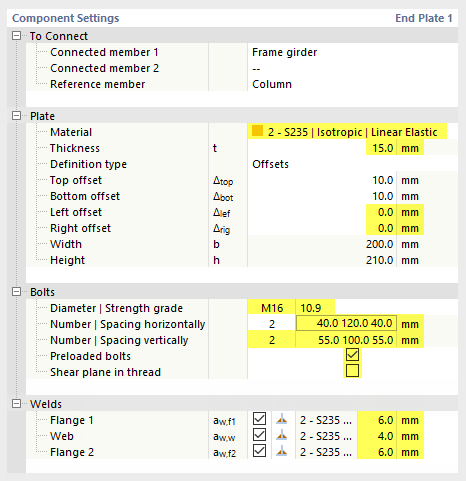

As definições do componente deverão então ficar como na imagem seguinte.
Corte do Elemento e Chapa de Alma (Viga da Malha para Coluna)
O componente seguinte a ser definido liga a viga da malha à coluna por meio de uma chapa de alma. Para isso, a coluna tem de ser prolongada até à aresta superior da viga da malha através do componente "corte do elemento". Em seguida, o componente "chapa de alma" pode ser aplicado.
Em vez de definir os dois componentes separadamente, é mais conveniente utilizar um dos modelos da biblioteca de componentes. Clique no botão
na área "Componentes" para abrir essa biblioteca no Dlubal Center.

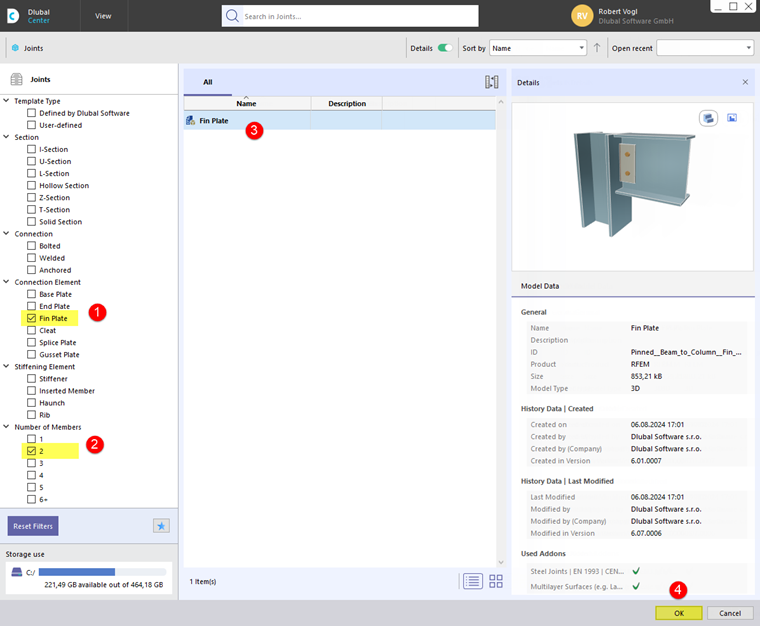

O Dlubal Center oferece uma grande variedade de modelos. Para encontrar o adequado, pode utilizar as opções de filtro: Selecione o tipo Chapa de Alma na categoria "Elemento de Ligação" (1). Como apenas dois elementos estão ligados, selecione 2 na categoria "Número de Elementos" (2). Agora apenas um tipo é apresentado na área central. Selecione essa Chapa de Alma (3).
Clique em OK (4).

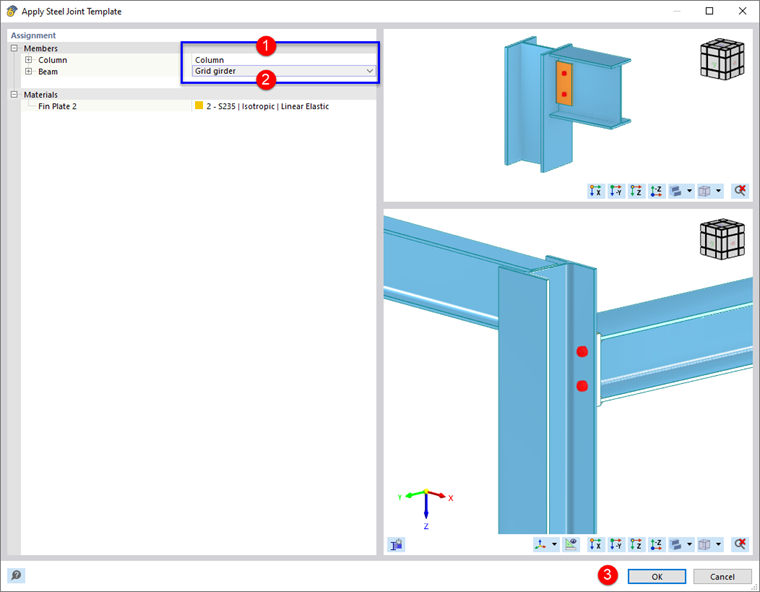

É aberta a caixa de diálogo "Aplicar Modelo de Ligação de Aço", onde o programa preenche os elementos e materiais a aplicar ao modelo. No entanto, é necessário ajustar essa atribuição manualmente: Para o elemento "Coluna", selecione o item Coluna na lista (1). Depois, defina a Viga da malha para o elemento "Viga" (2).
Quando clicar em OK (3), dois novos tipos de componente são incluídos na lista de componentes: "Corte do Elemento" e "Chapa de Alma".

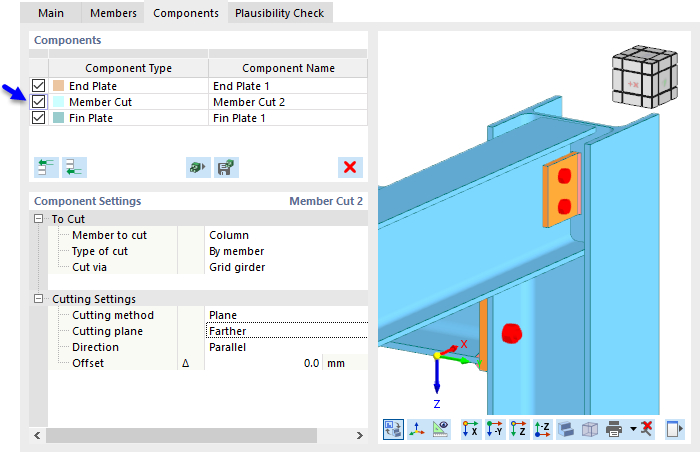

Se desativar o componente "Corte do Elemento" desmarcando a sua caixa de verificação, verá na pré-visualização como a coluna foi ajustada. No entanto, ative novamente a caixa de verificação para que o componente seja aplicado à ligação!

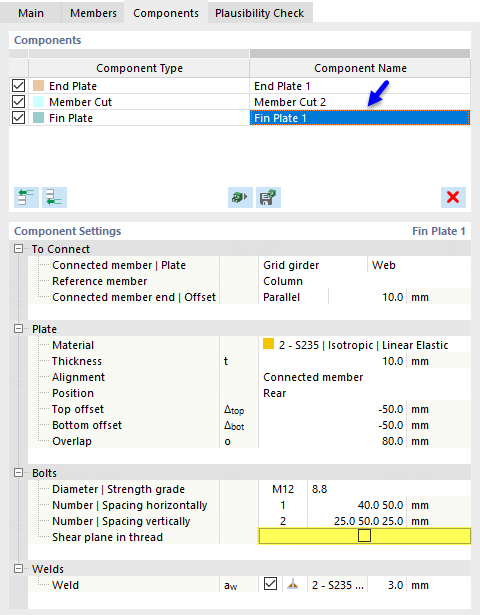

Selecione o componente Chapa de Alma clicando na terceira linha na área "Componentes". Os valores predefinidos na área "Definições do Componente" são adequados. A única coisa que precisa de ajustar aqui é desmarcar a caixa de verificação Plano de corte na rosca.
As definições do componente deverão então ficar como na imagem seguinte.

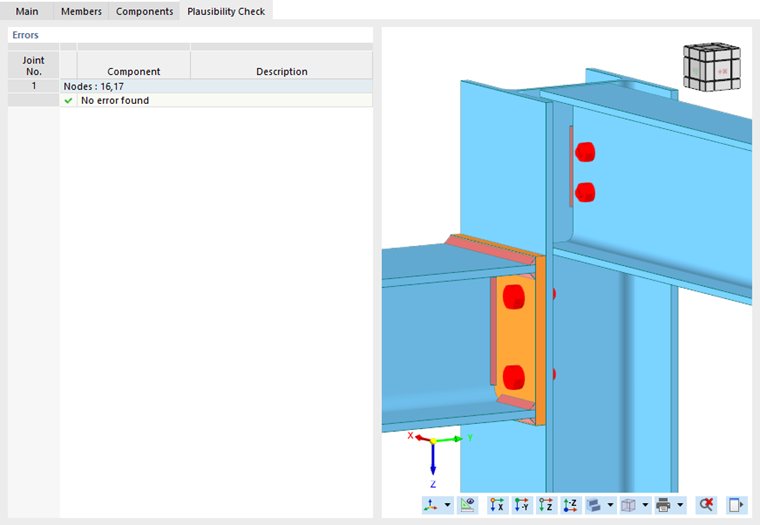

Mude para o separador Verificação de Plausibilidade. A ligação está corretamente definida, uma vez que o programa não deteta erros.

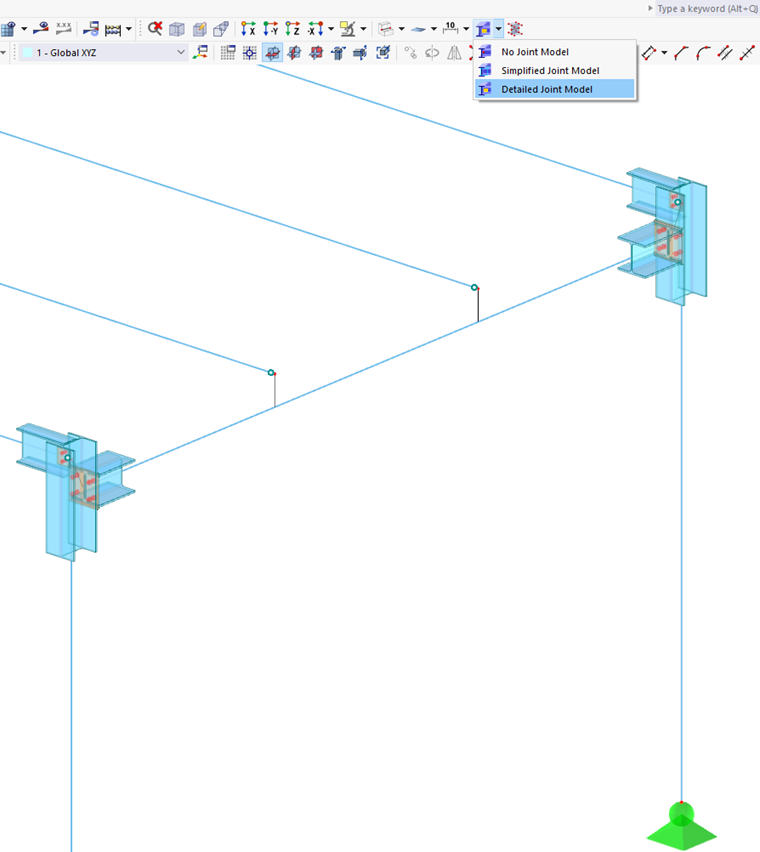

Clique em OK para fechar a caixa de diálogo. Na janela de trabalho, a ligação é apresentada nos dois nós de canto como um modelo simplificado. Quando selecionar o Modelo de Ligação Detalhado na caixa de lista
na barra de ferramentas, pode ativar a vista 3D dos componentes.
