Pode verificar as configurações do dimensionamento de ligações no navegador e nas tabelas.
Navegador
Todos os parâmetros de dimensionamento são geridos nas categorias "Tipos para ligações de aço" e "Dimensionamento de ligações de aço" no "Navegador – Dados". Se algo estiver destacado a vermelho, significa que algum parâmetro está indefinido, atribuído incorretamente ou é irrelevante para o dimensionamento.
Tabela

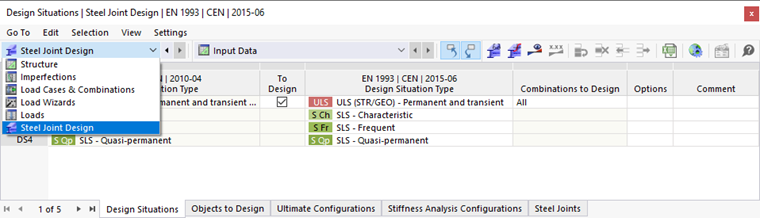

Todos os parâmetros relevantes para o dimensionamento das ligações também estão incluídos na tabela por baixo do espaço de trabalho. Para as aceder, seleccione a opção Dimensionamento de ligações de aço a partir da lista das categorias principais.

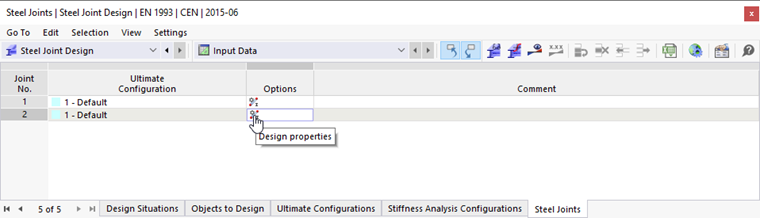

A tabela "Ligações de aço" lista as duas ligações de aço e as opções de dimensionamento através de um símbolo. Se clicar no símbolo, abre-se a caixa de diálogo "Editar ligação de aço" para que possa verificar ou alterar as propriedades de dimensionamento desta ligação de aço.
Reduzir combinações a serem dimensionadas
Não é problema dimensionar todas as combinações de carga contidas numa situação de dimensionamento. No entanto, para um cálculo económico e que poupa tempo, é recomendada a redução manual das combinações.

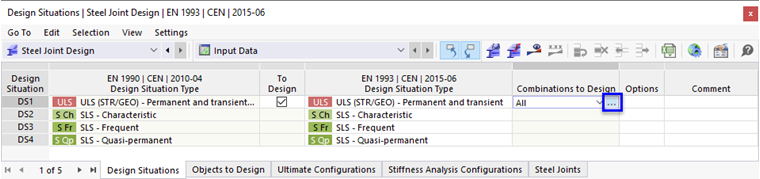

Mude novamente para a tabela das Situações de dimensionamento. Selecione a célula "Combinações a serem verificadas" de DS1. Todas as combinações se encontram pré-definidas para o dimensionamento. Clique no botão
para ajustar isso.

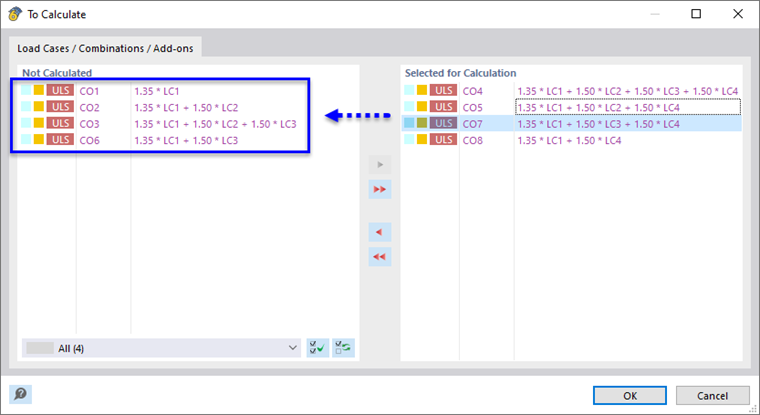

Na janela "Para calcular", faça duplo clique em todas as combinações de carga onde a carga da plataforma – gerida no CC4 – não está contida: nomeadamente CO1 , CO2 , CO3 e CO6. O resultado deve ser o seguinte:
Clique em OK para fechar a caixa de diálogo. Na tabela "Situações de dimensionamento", estão agora definidas as combinações de carga CO4,5,7,8 para o cálculo. Estas representam as combinações determinantes para as ligações de aço.
