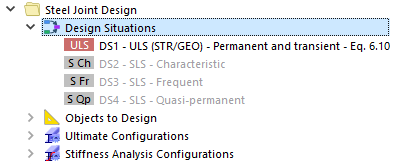

Foram criadas uma situação de dimensionamento de ULS e três situações de estado limite de utilização ao combinar os casos de carga para a análise estática na Parte 1. Caso já tenha trabalhado na Parte 2, foi adicionada a situação de dimensionamento 'DS5 – ULS (STR/GEO)'. Todas as situações de dimensionamento estão listadas na pasta 'Dimensionamento de ligações de aço' do navegador, uma vez que também podem ser relevantes para o dimensionamento da ligação.

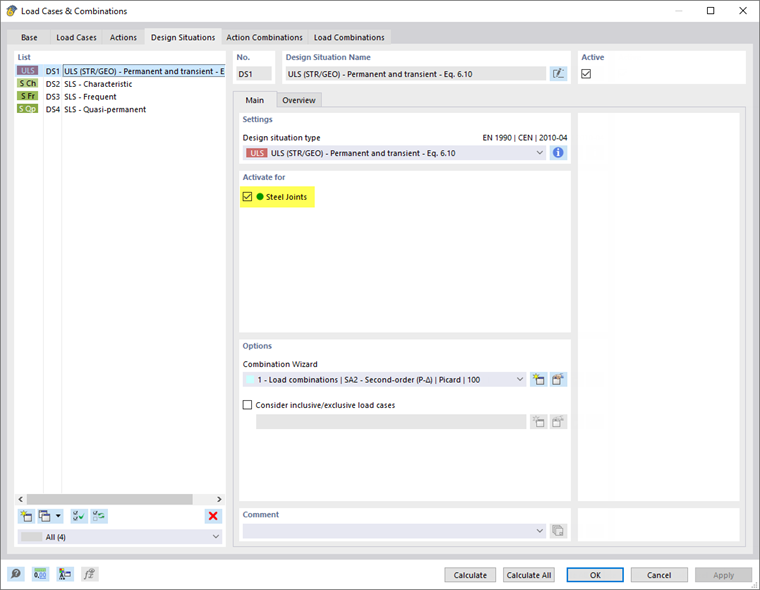

Clique duas vezes no item da situação de dimensionamento DS1 – ULS (STR/GEO) no navegador. No separador 'Situações de dimensionamento' da caixa de diálogo 'Casos de carga e combinações', a opção 'Ligações de aço' está ativada e a teoria de segunda ordem (P-Δ) é aplicada conjunto. Este método é aplicável para o dimensionamento de barras de aço e para consideração de imperfeições. Na Parte 2, o dimensionamento de betão foi desativado para essa situação de dimensionamento.
Todas as situações de dimensionamento do estado limite de utilização foram desativadas na parte 1. Assim, as caixas de seleção nas áreas 'Ativa' não estão selecionadas para essas situações de dimensionamento.

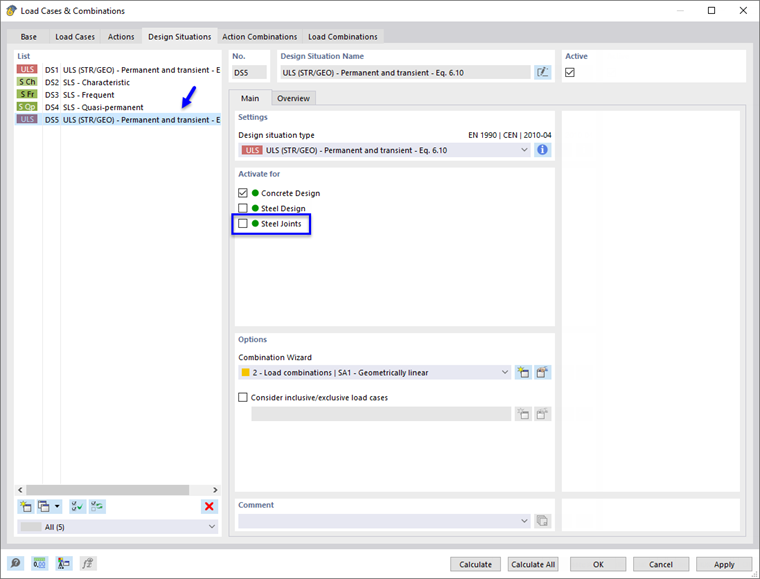

Se criou a situação de dimensionamento DS5 enquanto trabalha na Parte 2, selecione esta na lista. Depois, desmarque a caixa de seleção Ligações de aço para que esta situação de dimensionamento (de acordo com a análise linear) seja apenas considerada para o dimensionamento de betão.
Clique em OK para fechar a caixa de diálogo.
