Die Auslegung der Verbindungen für Stahlbauteile wird global durch die Einstellungen der „Basisangaben“ des Modells gesteuert. Um diese Funktion zu aktivieren, klicken Sie im Menü „Datei“ auf Basisangaben oder verwenden Sie die Schaltfläche
in der Symbolleiste. Wählen Sie dann im Dialogfeld „Modell bearbeiten – Basisangaben“ die Registerkarte Add-Ons.

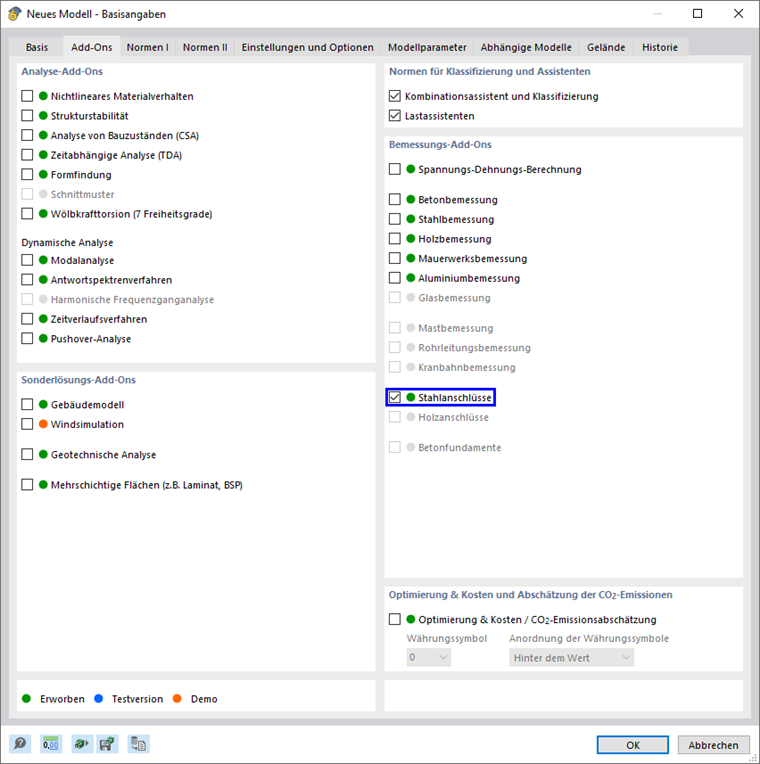

Im Bereich „Design-Add-ons“ wählen Sie die Option Stahlverbindungen. Dadurch wird die Auslegung aller Stahlverbindungen aktiviert.
Wechseln Sie dann zur Registerkarte Normen II, um die für die Auslegung voreingestellte Norm zu prüfen.
Stellen Sie sicher, dass EN 1993 als Normengruppe für „Stahlverbindungen“ eingestellt ist. Die Liste „Nationaler Anhang“ bietet eine Auswahl an Ländereinstellungen. In diesem Tutorial werden jedoch die allgemeinen Empfehlungen von CEN angewendet.
Klicken Sie auf OK, um das Dialogfeld „Basisangaben“ zu schließen. Falls das Programm fragt, ob aufgrund der geänderten Parameter alle Ergebnisse gelöscht werden sollen, klicken Sie auf Ja.

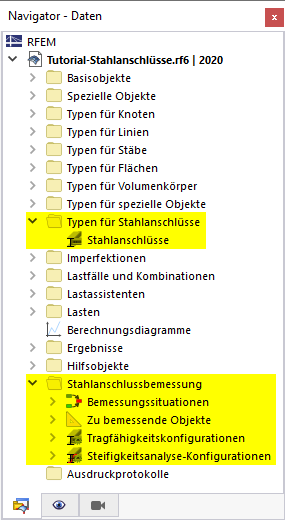

Im Navigator wurde ein neuer Ordner hinzugefügt: „Stahlverbindungen“. Er umfasst die Parameter und Elemente, die für die Auslegung aller Stahlverbindungen spezifisch sind.
