Ajustamento do modelo

É necessário ajustar ligeiramente o modelo para poder definir as ligações de forma simples. Caso contrário, seria bastante complexo modelá-los.

Se forem apresentados resultados, desative-os através do clique no botão na barra de ferramentas. Em seguida, certifique-se de que a vista do modelo de linhas está ativa. Pode defini-lo seleccionando os opção na janela botão de lista.

Dividir viga de pórtico

A viga de pórtico foi modelada como uma viga contínua. Para criar ligações de aço onde as vigas de grelha menores se unem à viga, a viga de pórtico tem de ser dividida.

Clique no botão botão na barra de ferramentas para ativar a função 'Unir linhas/barras'. Em seguida, desenhe uma janela sobre toda a viga do pórtico.

Dividir viga de pórtico

Quando o programa perguntar se todos os resultados devem ser eliminados devido à modificação, clique em Sim. Em seguida, a linha contínua da barra 4 é dividida.

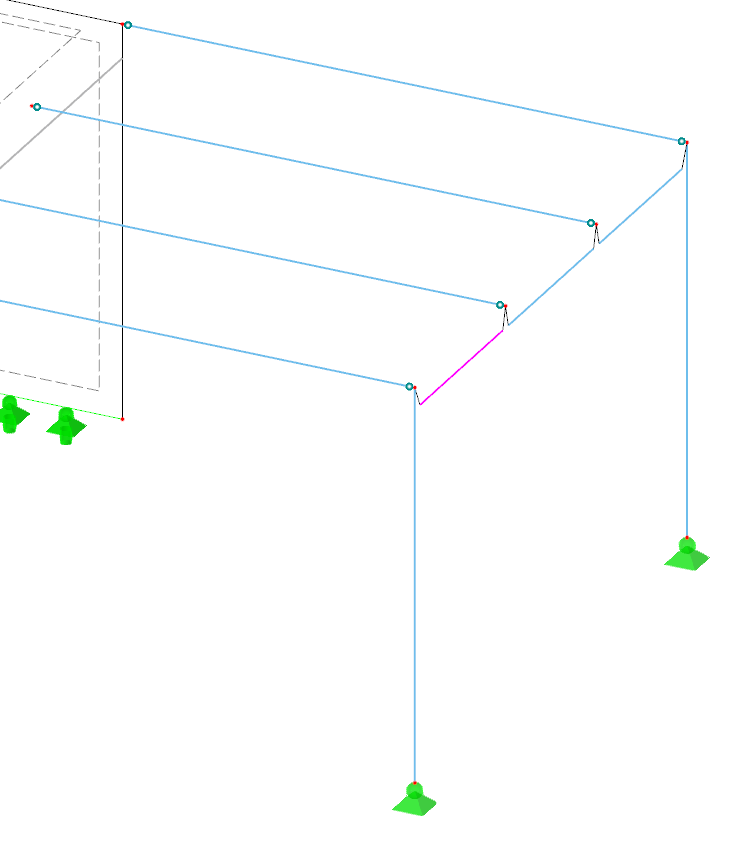

Barra dividida

Clique com o botão direito do rato numa área vazia do espaço de trabalho ou pressione Esc para sair da função.

Ajuste das excentricidades de barra

As excentricidades de barra resultantes da divisão necessitam de ser ajustadas. Selecione o Navegador – Dados e depois abra a categoria Tipos para Barras. Na categoria Excentricidades de barra, faça duplo clique sobre o tipo de excentricidade Nº 1 - Relativo à secção.

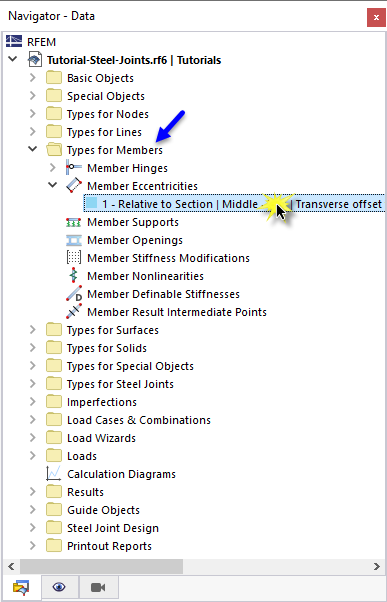

Excentricidades de barra na categoria 'Tipos para barras'

Na caixa de diálogo 'Editar excentricidade de barra', clique no para copiar a excentricidade de barra selecionada.

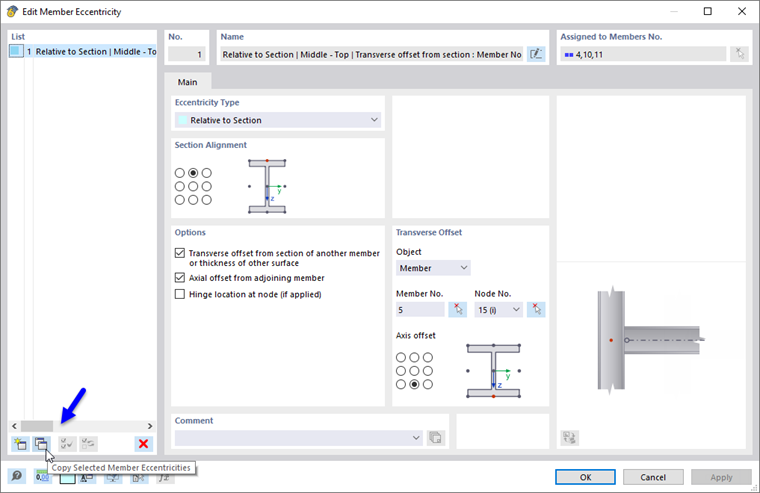

Copiar a excentricidade da barra

Desmarque a opção Desvio axial de barra adjacente.

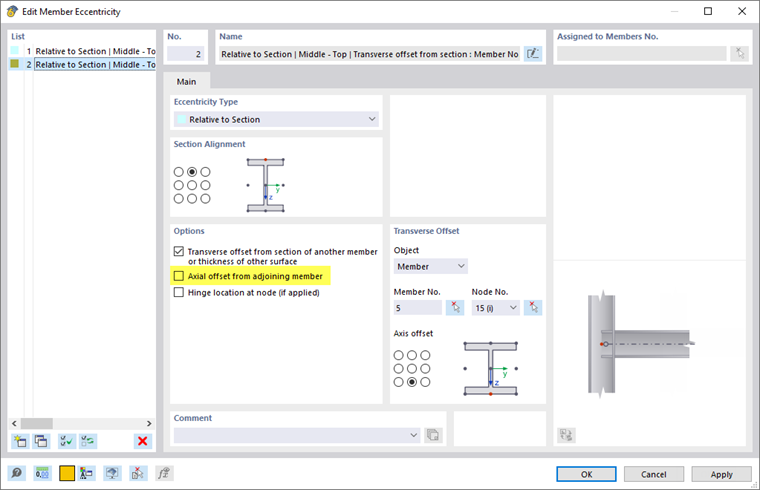

Definição da excentricidade da barra

Clique em OK para fechar a caixa de diálogo. Para atribuir um novo tipo de excentricidade, clique com o botão direito do rato nesse item no "Navegador – Dados". De seguida, seleccione a opção Atribuir à barra no menu de contexto.

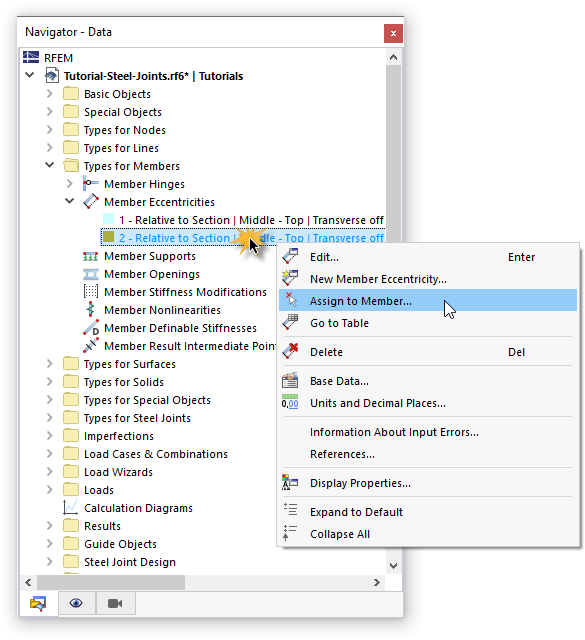

Menu de atalho para atribuir graficamente a excentricidade da barra

As barras são divididas graficamente em terços. Seleccione as partes da viga de pórtico onde as vigas de grelha interiores estão ligadas:

• Barra 4 - fim (clique na parte direita)
• Barra 10 (clique na parte central para atribuí-la às duas extremidades)
• Barra 11 - início (clique na parte esquerda)

Seleção de partes de barras para a excentricidade definida

Clique em OK na janela "Atribuição das barras" para atribuir as excentricidades.

Pode verificar as alterações na vista "Modelo transparente".

Excentricidades de barra na vista 'Modelo transparente'

Para os passos seguintes, defina novamente a vista do Modelo de linhas.

Ajustar o assistente de cargas para a plataforma

Ao dividir a viga de pórtico, foram criadas novas barras. Esta alteração também tem efeito no assistente de cargas, o qual converte a carga da plataforma em vigas de grelha mais pequenas.

Defina Plataforma CC4 na lista de casos de carga da barra de ferramentas (1). Depois, clique no botão para mostrar as cargas (2).

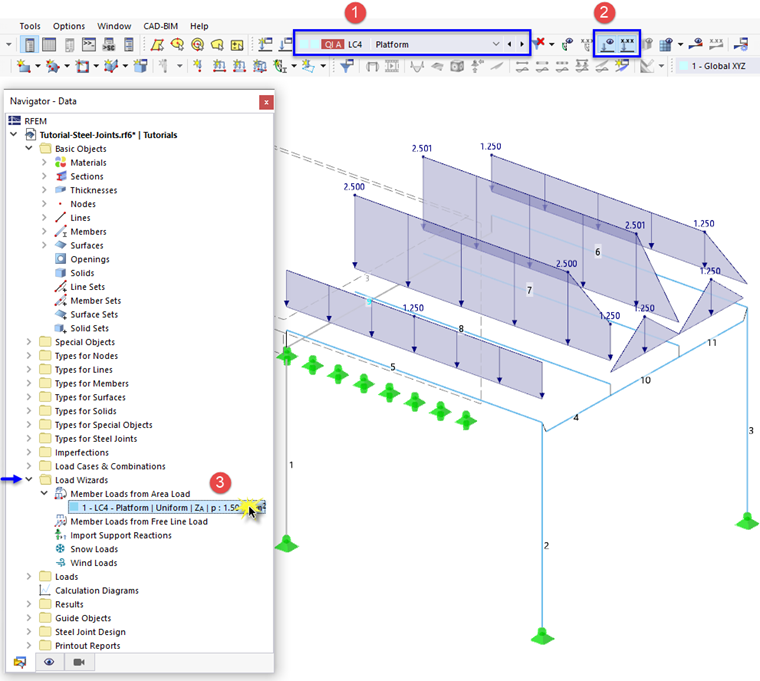

Verificação das cargas de plataformas

Irá notar que a distribuição das cargas já não está correta, uma vez que a carga é atribuída apenas a algumas barras da viga de pórtico. Para abrir o Assistente de cargas, faça duplo clique sobre a carga ou sobre o item correspondente no 'Navegador – Dados' (3).

Na caixa de diálogo "Editar assistente de cargas", altere para o separador Geometria (1).

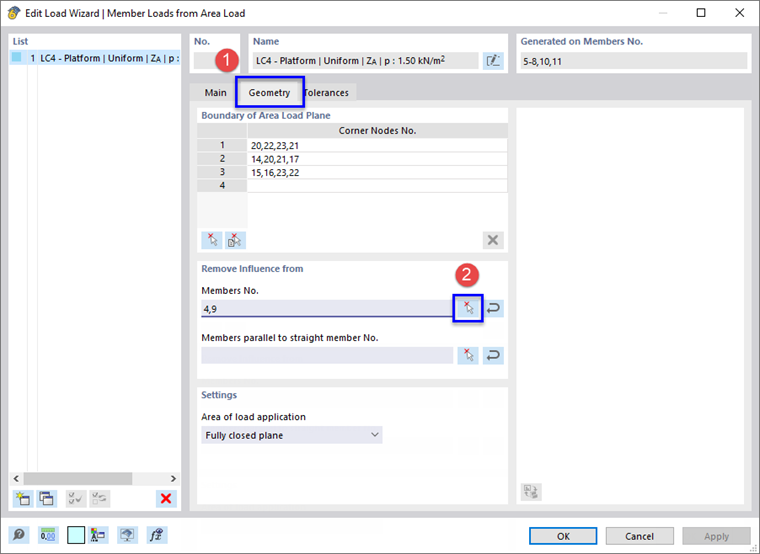

Ajustar a configuração do assistente de cargas

Clique no botão botão na zona 'Sem influência sobre' (2) para adicionar graficamente as barras irrelevantes da viga de pórtico.

Na janela de trabalho, selecione os novos nº de barra 10 e 11 clicando nelas uma a uma.

Selecionar barras para remover influências do assistente de cargas

Assim que clicar em OK , volta à caixa de diálogo. Feche-a clicando novamente em OK. Todas as barras da viga de pórtico estão agora sem cargas.

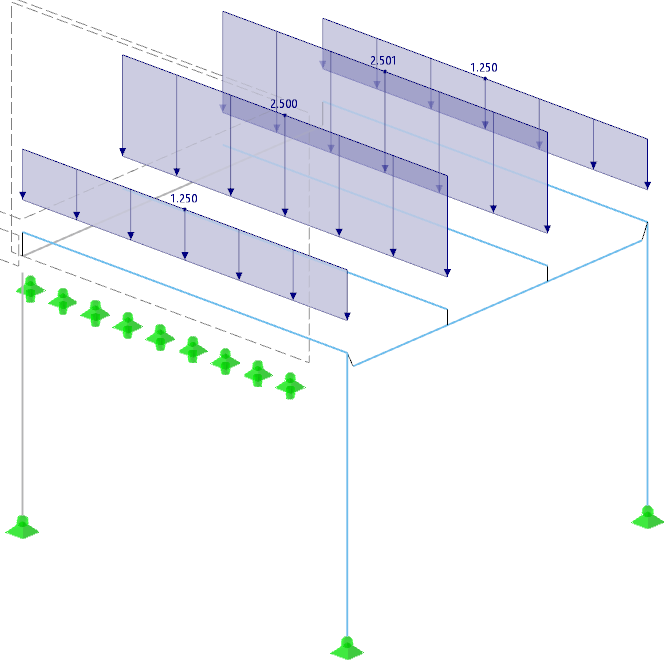

Carga da plataforma em vigas de grelha

Por fim, clique no botão botão para ocultar novamente as cargas.
