设计状况

在第1部分中的静力分析中，在组合荷载工况时创建了一个 ULS 和三个 SLS 设计状况。 如果您已经完成了第 2 部分，那么您已经知道添加了 'DS5 - ULS (STR/GEO)' 设计状况。 在导航器的'钢结构节点设计'文件夹中列出了与连接节点设计相关的所有设计状况。

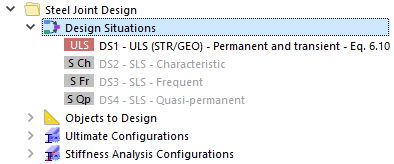

钢结构节点设计的设计状况

双击导航器中的设计状况选项 DS1 - ULS (STR/GEO) 。 在'荷载工况和组合'对话框的'设计状况'选项卡中，激活钢结构节点'选项和二阶 (P-Δ) 理论集。 该方法适用于钢杆件的设计以及考虑缺陷的情况。 在第2部分中，该设计状况的混凝土设计被停用。

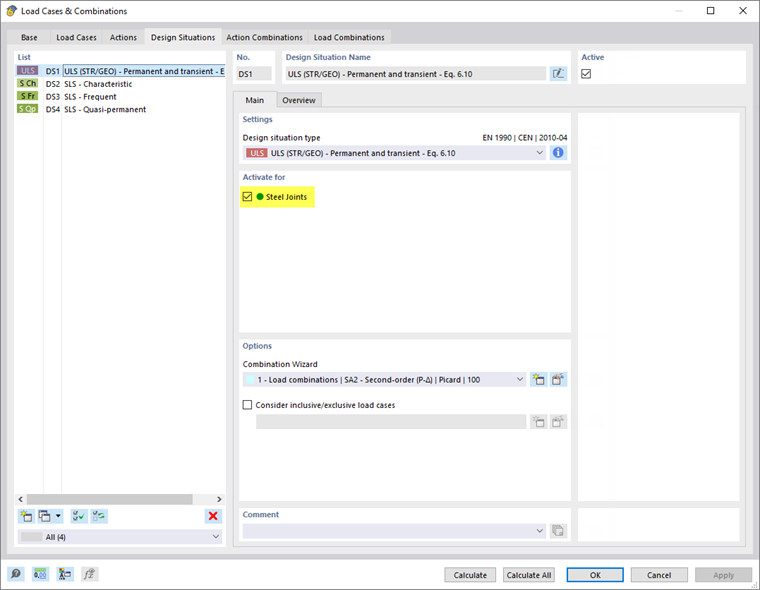

按照二阶分析方法对钢结构节点设计状况 "DS1"

在第 1 部分中停用了所有 SLS 设计状况。 因此，那些结构状况下的'激活'区域中的复选框未被选中。

如果您在第 2 部分中创建了DS5设计状况，请在列表中选择它。 然后取消勾选钢结构节点，那么该设计状况(根据线性分析)只在混凝土设计中考虑。

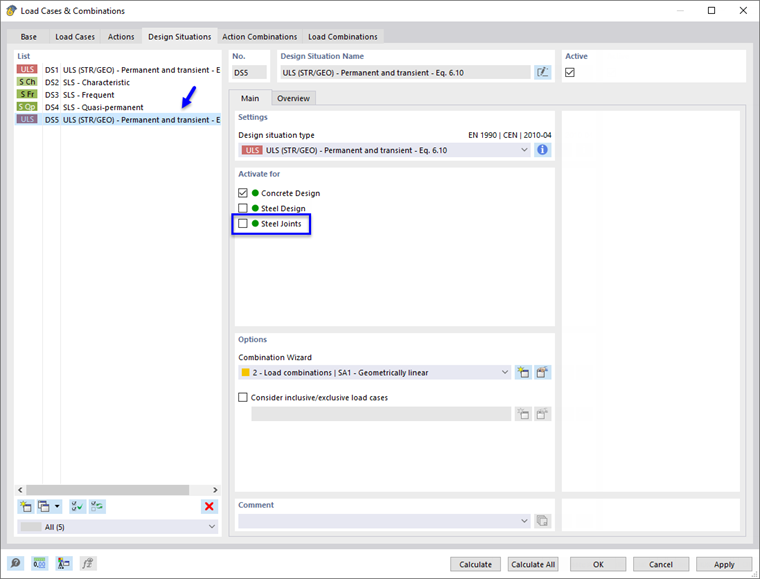

禁用设计状况“DS5”的钢结构节点设计（可选）

单击确定关闭对话框。
