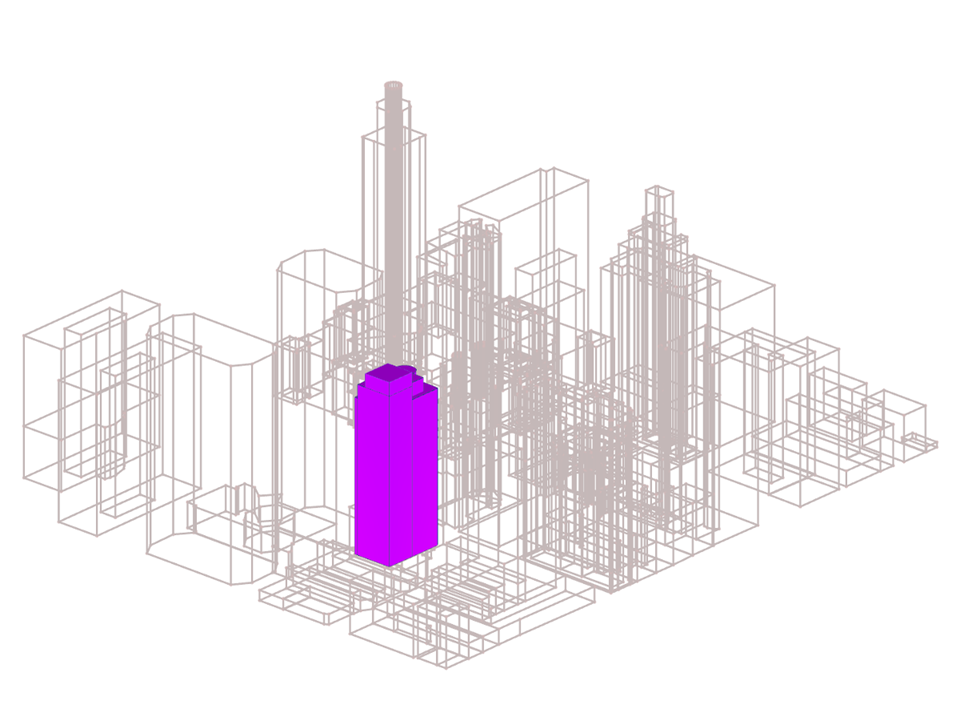

Bürogebäude der Firma Dlubal Software in Philadelphia für Windsimulation
Dlubal-Bürogebäude in Philadelphia
Anzahl Knoten | 60 |
Anzahl Linien | 94 |
Anzahl Stäbe | 4 |
Anzahl Flächen | 37 |
Anzahl Lastfälle | 2 |
Gesamtgewicht | 0.890 t |
Abmessungen | 47.510 x 35.923 x 119.201 m |
Programmversion | 5.23.00 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
- 3D-inkompressible Windströmungsanalyse mit OpenFOAM®-Softwarepaket
- Direkte Modellübernahme von RFEM bzw. RSTAB inklusive Nachbar- und Geländemodellen (3DS-, IFC-, STEP-Dateien)
- Modellaufbau über STL- oder VTP-Dateien unabhängig von RFEM oder RSTAB
- Einfache Modelländerung über Drag and Drop und grafische Anpassungshilfen
- Automatische Korrekturen der Modelltopologie mit Shrink-Wrap-Vernetzungen
- Möglichkeit, Objekte aus der Umgebung hinzuzufügen (Gebäude, Gelände, …)
- Höhenabhängige Beschreibung der Windbelastung nach Norm (Geschwindigkeit, Turbulenzintensität)
- K-Epsilon- und K-Omega-Turbulenzmodelle
- Automatische Vernetzung angepasst an die gewählte Detailtiefe
- Parallele Berechnung mit optimaler Ausnutzung der Leistungsfähigkeit von Multicore-Rechnern
- Ergebnisse in wenigen Minuten für Simulationen mit geringer Auflösung (bis zu 1 Million Zellen)
- Ergebnisse in wenigen Stunden für Simulationen mit mittlerer/hoher Auflösung (1-10 Millionen Zellen)
- Graphische Darstellung von Ergebnissen auf Clipper-/Slicer-Ebenen (Skalar- und Vektorfelder)
- Graphische Darstellung von Stromlinien
- Stromlinienanimation (optionale Videoerstellung)
- Definition von Punkt- und Linienproben
- Ausgabe der aerodynamischen Druckbeiwerte
- Grafische Darstellung der Turbulenzeigenschaften im Windfeld
- Optionale Vernetzung mittels der Randschichtoption für den Bereich nahe der Modelloberfläche
- Berücksichtigung von rauen Modelloberflächen möglich
- Optionale Verwendung eines numerisches Schemas 2. Ordnung
- Mehrsprachige Programmbedienung möglich (z. B. in Deutsch, Englisch, Spanisch, Französisch)
- Dokumentation im Ausdruckprotokoll von RFEM und RSTAB möglich
Sie haben individuelle Stützenquerschnitte und verwinkelte Wandgeometrien und benötigen dafür den Nachweis für das Durchstanzen?
Kein Problem. In RFEM 6 können Sie nicht nur für Rechteck- und Kreisquerschnitte, sondern für jegliche Querschnittsformen die Durchstanznachweise führen.
Die Berechnung des Gebäudemodells läuft in zwei Berechnungsphasen ab:
- Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
- Lokale 2D-Berechnung der einzelnen Geschossdecken
Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.
Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung als Stäbe bemessen werden können.
Im Add-On Betonbemessung haben Sie die Möglichkeit, den vereinfachten Brandschutznachweises nach EN 1992-1-2 für Stützen (Kapitel 5.3.2) und Balken (Kapitel 5.6) zu führen.
Für den vereinfachten Brandschutznachweis stehen Ihnen folgende Nachweise zur Verfügung:
- Stützen : Mindestquerschnittsabmessungen für Rechteck- oder Kreisquerschnitte nach Tabelle 5.2a sowie die Gleichung 5.7 für die Berechnung der Branddauer
- Balken : Mindestmaße und -achsabstände nach den Tabellen 5.5 und 5.6
Die Schnittgrößenermittlung für den Brandschutznachweis kann nach zwei Verfahren ermittelt werden.
- 1 Hier fließen die Schnittgrößen der außergewöhnlichen Bemessungssituation direkt in die Bemessung ein.
- 2 Hier werden mittels des Eta,fi (ηfi) Faktors die Schnittgrößen der Kaltbemessung abgemindert und werden dann in der Heißbemessung verwendet.
Weiterhin ist es möglich sich den Achsabstand nach Gl. 5.5 ermitteln zu lassen.
