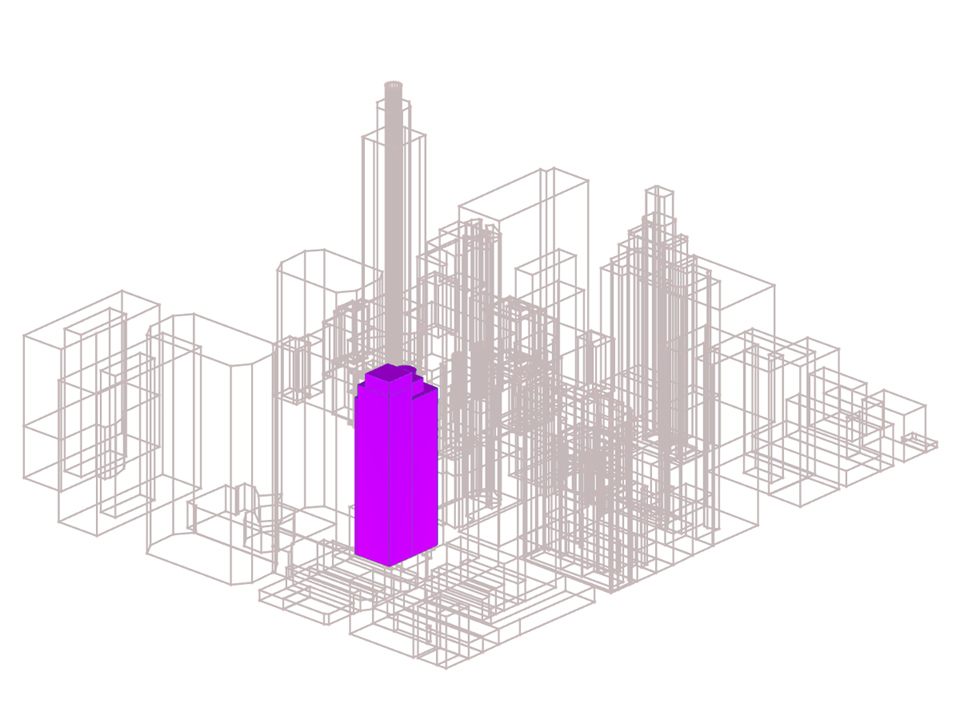

Budynek biurowy Dlubal w Filadelfii
Liczba węzłów | 60 |
Liczba linii | 94 |
Liczba prętów | 4 |
Liczba powierzchni | 37 |
Ilość przypadków obciążenia | 2 |
Ciężar całkowity | 0,890 t |
Wymiarowanie | 47,510 x 35,923 x 119,201 m |
Wersja programu | 5.23.00 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Współczynnik θ jest obliczany w następujący sposób: }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$
- Analiza 3D nieściśliwego przepływu wiatru za pomocą pakietu oprogramowania OpenFOAM®
- Bezpośredni import modeli z RFEM lub RSTAB, w tym modeli sąsiednich i modeli terenu (pliki 3DS, IFC, STEP)
- Modelowanie przy użyciu plików STL lub VTP, niezależne od RFEM lub RSTAB
- Proste modyfikacje modelu za pomocą funkcji Przeciągnij i upuść oraz graficzne dostosowanie ustawień
- Automatyczne poprawki topologii modelu w sieciach kurczliwych
- Możliwość dodawania obiektów z otoczenia (budynki, ukształtowanie terenu ...)
- Obciążenie wiatrem określane na wysokości budynku, w zależności od parametrów specyficznych dla normy (prędkość, intensywność turbulencji)
- Modele turbulencji K-epsilon i K-omega
- Automatyczne generowanie siatki dostosowane do wybranej głębokości detalu
- Obliczenia równoległe z optymalnym wykorzystaniem pojemności komputerów wielordzeniowych
- Wyniki w zaledwie kilka minut dla symulacji o niskiej rozdzielczości (do 1 miliona komórek)
- Wyniki w ciągu kilku godzin dla symulacji o średniej/wysokiej rozdzielczości (1-10 milionów komórek)
- Graficzne przedstawienie wyników na płaszczyznach Clipper/Slicer (pola skalarne i wektorowe)
- Graficzne przedstawienie linii uplastycznienia
- Usprawnienie animacji (opcjonalne tworzenie wideo)
- Definicja sond punktowych i liniowych
- Wyświetlanie współczynników ciśnienia aerodynamicznego
- Graficzne przedstawienie właściwości turbulencji w polu wiatru
- Opcjonalne modelowanie warstwowej siatki przypowierzchniowej przy użyciu opcji warstwy granicznej
- Możliwość uwzględnienia chropowatych powierzchni modelu
- Opcjonalne zastosowanie schematu numerycznego drugiego rzędu
- Wielojęzyczny interfejs użytkownika (np. niemiecki, angielski, hiszpański, francuski)
- Możliwość zawarcia dokumentacji w protokole wydruku programów RFEM i RSTAB
Masz indywidualne przekroje słupów lub ścianki ustawione pod kątem, a potrzebujesz obliczeń na przebicie?
Nie ma problemu. W programie RFEM 6 można przeprowadzać obliczenia na przebicie nie tylko dla przekrojów prostokątnych i okrągłych, ale także dla dowolnego kształtu przekroju.
Model budynku jest obliczany w dwóch etapach:
- Globalne obliczenia 3D modelu globalnego, w którym płyty są modelowane jako sztywna płaszczyzna (przepona) lub jako płyta zginana
- Lokalne obliczenia 2D poszczególnych stropów
Po zakończeniu obliczeń wyniki słupów i ścian z obliczeń 3D oraz wyniki płyt z obliczeń 2D są łączone w jeden model. Oznacza to, że nie ma potrzeby przełączania się między modelem 3D a poszczególnymi modelami płyt 2D. Użytkownik pracuje tylko z jednym modelem, oszczędza czas i unika ewentualnych błędów podczas ręcznej wymiany danych między modelem 3D a poszczególnymi modelami stropu 2D.
Powierzchnie pionowe w modelu można podzielić na ściany usztywniające i nadproża otworów. Program automatycznie generuje wewnętrzne pręty wynikowe z tych obiektów ściennych, dzięki czemu można je wykorzystać zgodnie z żądaną normą zawartą w Projektowanie konstrukcji betonowych.
Rozszerzenie Projektowanie konstrukcji betonowych umożliwia przeprowadzenie uproszczonych obliczeń odporności ogniowej według EN 1992-1-2 dla słupów (Przekrój 5.3.2) i belek (Sekcja 5.6).
W przypadku uproszczonych obliczeń odporności ogniowej dostępne są następujące metody weryfikacji:
- Słupy: Minimalne wymiary przekroju prostokątnego i okrągłego wg tabeli 5.2a oraz równania 5.7 do obliczania czasu ekspozycji pożarowej
- Belki: Minimalne wymiary i odległości między środkami zgodnie z Tabelą 5.5 i Tabelą 5.6
Siły wewnętrzne do obliczeń odporności ogniowej można wyznaczyć przy użyciu dwóch metod.
- 1: W tym przypadku siły wewnętrzne z wyjątkowej sytuacji obliczeniowej są bezpośrednio uwzględniane w obliczeniach.
- 2: Siły wewnętrzne z obliczeń w temperaturze normalnej są redukowane za pomocą współczynnika Eta,fi (ηfi) i są następnie wykorzystywane do obliczeń odporności ogniowej.
Ponadto istnieje możliwość modyfikacji rozstawu osi zgodnie z równ. 5.5.
