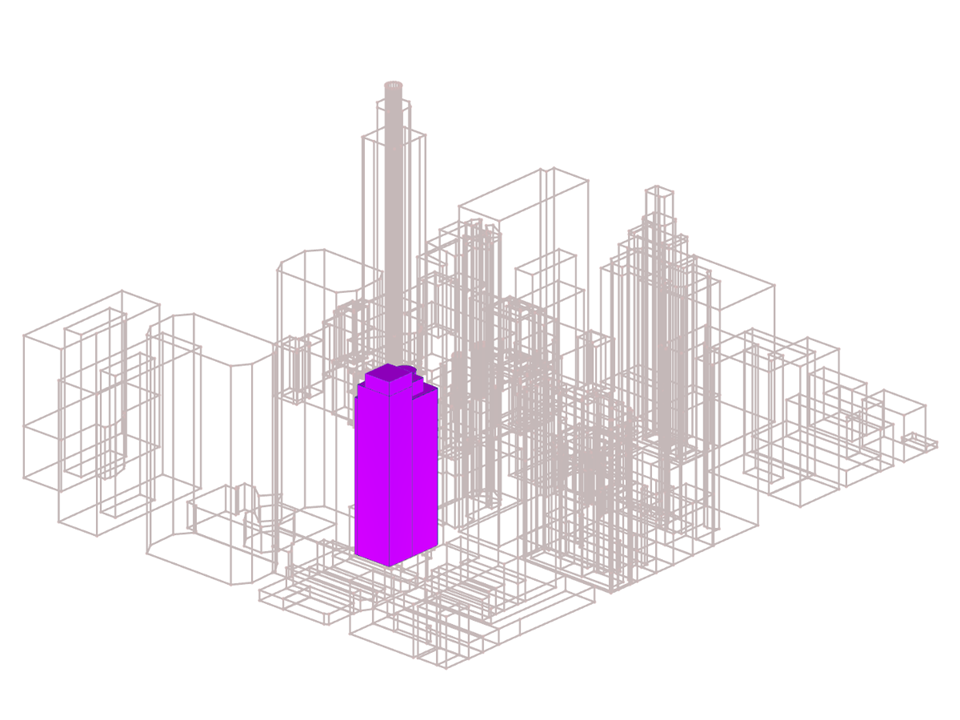

Bureaux de Dlubal Software à Philadelphie
Nombre de nœuds | 60 |
Nombre de lignes | 94 |
Nombre de barres | 4 |
Nombre de surfaces | 37 |
Nombre de cas de charge | 2 |
Poids total | 0,890 t |
Cotation fonctionnelle | 47,510 x 35,923 x 119,201 m |
Version du logiciel | 5.23.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
- Analyse 3D de l'écoulement des fluides incompressibles avec le logiciel OpenFOAM®
- Importation directe de modèles depuis RFEM ou RSTAB, y compris les modèles de structures voisines et de terrain (fichiers 3DS, IFC, STEP)
- Élaboration du modèle via des fichiers STL ou VTP indépendamment de RFEM ou RSTAB
- Modification du modèle en toute simplicité par glisser-déposer et grâce aux aides à l'ajustement graphique
- Correction automatique de la topologie du modèle à l'aide d'un maillage spécifique
- Possibilité d'ajouter des objets provenant de l'environnement du modèle (bâtiments, terrain, etc.)
- Description de la charge de vent variant avec la hauteur selon la norme (vitesse, intensité de la turbulence)
- Modèles de turbulence k-epsilon et k-omega
- Maillage automatique ajusté au niveau de détail sélectionné
- Calcul effectué parallèlement en tirant le meilleur parti des capacités des processeurs multi-cœurs
- Résultats des simulations basse résolution (un million de cellules max.) disponibles en quelques minutes
- Résultats des simulations moyenne et haute résolution (un à dix millions de cellules max.) disponibles en quelques heures
- Affichage graphique des résultats dans les plans de découpe et de tranchage (champs scalaires et vectoriels)
- Représentation graphique de l'écoulement des flux
- Vidéo de l'écoulement des flux (en option)
- Définition des relevés linéiques et ponctuels
- Affichage des coefficients de pression aérodynamiques
- Affichage graphique des propriétés de turbulence dans le champ de vent
- Possibilité de générer un maillage à l'aide d'une option de couches contours pour les zones proches de la surface du modèle
- Possibilité de considérer les surfaces rugueuses
- Possibilité d'utiliser un schéma numérique du second ordre
- Interface multilingue (allemand, anglais, espagnol, français, etc.)
- Documentation dans le rapport d'impression de RFEM et RSTAB
Vous avez des sections de poteau individuelles ou des géométries de voile angulaires pour lesquelles vous avez besoin d'une vérification de la résistance au poinçonnement ?
Aucun problème. Dans RFEM 6, vous pouvez effectuer des vérifications de la résistance au poinçonnement non seulement pour les sections rectangulaires et circulaires, mais aussi pour toute autre forme de section.
Le modèle de bâtiment est calculé en deux phases :
- Calcul 3D global de l'ensemble du modèle, dans lequel les planchers sont modélisées en tant que plan rigide (diaphragme) ou en tant que plaque en flexion
- Calcul 2D local des différents planchers
Les résultats des poteaux et des voiles du calcul 3D et les résultats des dalles du calcul 2D sont combinés dans un seul modèle après le calcul. Il n'est donc pas nécessaire de basculer entre le modèle 3D et les différents modèles 2D des planchers. L'utilisateur ne travaille qu'avec un seul modèle, gagne un temps précieux et évite les erreurs éventuelles lors de l'échange manuel de données entre le modèle 3D et les différents modèles 2D des planchers.
Les surfaces verticales du modèle peuvent être divisées en voiles de cisaillement et en poutres-voiles. Le logiciel génère automatiquement des barres de résultat internes à partir de ces objets de mur, de sorte qu'ils puissent ensuite être utilisés selon la norme souhaitée dans la Vérification du béton pour .
Pour l'analyse du spectre de réponse des modèles de bâtiments, vous pouvez afficher les coefficients de sensibilité pour les directions horizontales par étage.
Ces chiffres clés permettent d'interpréter la sensibilité aux effets de stabilité.
