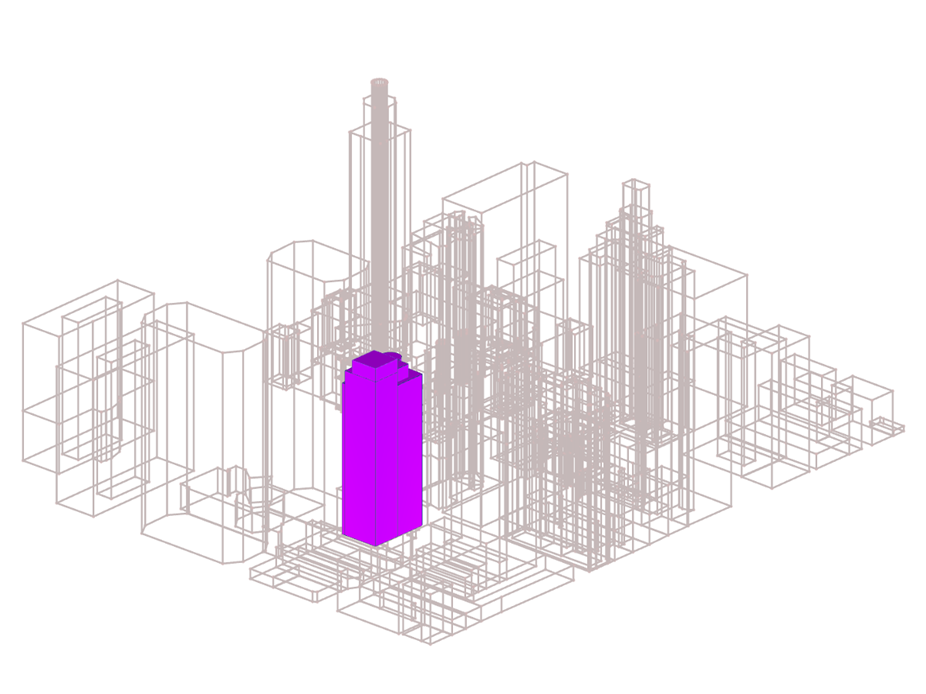

Edificio per uffici Dlubal a Philadelphia
Numero di nodi | 60 |
Numero di linee | 94 |
Numero di aste | 4 |
Numero di superfici | 37 |
Numero di casi di carico | 2 |
Peso totale | 0,890 t |
Dimensioni | 47.510 x 35.923 x 119.201 m |
Versione del programma | 5.23.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Il coefficiente θ è calcolato come segue:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
- Analisi 3D del flusso del vento incomprimibile con il pacchetto software OpenFOAM®
- Importazione diretta del modello dal programma RFEM o RSTAB, utilizzando i modelli di terreno o di ambiente (file 3DS, IFC, STEP)
- Verifica modello tramite file STL o VTP indipendente da RFEM o RSTAB
- Semplici modifiche del modello con la funzione Drag and Drop e l'assistenza della regolazione grafica
- Correzioni automatiche della topologia del modello utilizzando mesh shrink-wrapping
- Opzione per aggiungere oggetti dall'ambiente (edifici, terreno ...)
- Carico del vento determinato dall'elevazione dell'edificio, a seconda dei parametri specifici della norma (velocità, intensità di turbolenza)
- Modelli di turbolenza k-epsilon e k-omega
- Generazione automatica della mesh adattata alla profondità di dettaglio selezionata
- Calcolo parallelo con utilizzo ottimale delle capacità dei computer con processori multicore
- Risultati in pochi minuti per simulazioni a bassa risoluzione (fino a 1 milione di celle)
- Risultati in poche ore per simulazioni con risoluzione medio/alta (1-10 milioni di celle)
- Visualizzazione grafica dei risultati sui piani clipper/slicer (campi scalari e vettoriali)
- Visualizzazione grafica delle linee di flusso
- Animazione della linea di flusso (creazione di video opzionale)
- Definizione di punti e linee di esempio
- Visualizzazione dei coefficienti di pressione aerodinamica
- Visualizzazione grafica delle proprietà di turbolenza nel campo di vento
- Mesh opzionale utilizzando l'opzione strati del contorno per l'area vicino alla superficie del modello
- Possibilità di considerare le superfici ruvide del modello
- Uso opzionale di un valore numerico in secondo ordine Schema
- Interfaccia utente multilingue (ad esempio tedesco, inglese, spagnolo, francese)
- Possibilità di documentazione nella relazione di calcolo di RFEM e RSTAB
Hai sezioni trasversali di colonne singole o geometrie di pareti angolari e hai bisogno di una verifica a taglio-punzonamento per loro?
Nessun problema. In RFEM 6, è possibile eseguire la verifica a taglio-punzonamento non solo per sezioni trasversali rettangolari e circolari, ma per qualsiasi forma di sezione trasversale.
Il modello dell'edificio è calcolato in due fasi:
- Calcolo 3D globale dell'intero modello, in cui le solette sono modellate come un piano rigido (diaframma) o come un piano flettente
- Calcolo 2D locale dei singoli piani
Dopo il calcolo, i risultati delle colonne e delle pareti dal calcolo 3D e i risultati delle solette dal calcolo 2D sono combinati in un unico modello. Ciò significa che non è necessario passare dal modello 3D ai singoli modelli 2D delle solette. L'utente lavora solo con un modello, risparmia tempo prezioso ed evita possibili errori nello scambio manuale di dati tra il modello 3D e i singoli modelli 2D del piano.
Le superfici verticali nel modello possono essere suddivise in pareti di taglio e travi parete. Il programma genera automaticamente le aste dei risultati interni da questi oggetti parete, in modo che possano quindi essere utilizzate secondo la norma desiderata in Verifica calcestruzzo.
Nel L'add-on Verifica calcestruzzo di aste '''e superfici''' ''' offre la possibilità di eseguire la verifica semplificata della resistenza al fuoco secondo EN 1992-1-2 per colonne (capitolo 5.3.2) e travi (capitolo 5.6).
Le seguenti verifiche sono disponibili per la verifica semplificata della resistenza al fuoco:
- Pilastri: Dimensioni minime della sezione trasversale per sezioni rettangolari e circolari secondo la Tabella 5.2a e l'equazione 5.7 per il calcolo del tempo di esposizione al fuoco
- Travi: Dimensioni minime e interassi secondo la Tabella 5.5 e la Tabella 5.6
È possibile determinare le forze interne per la verifica della resistenza al fuoco secondo due metodi.
- 1 Qui, le forze interne della situazione di progetto eccezionale sono incluse direttamente nel progetto.
- 2 Le forze interne della verifica a temperatura normale sono ridotte del coefficiente Eta,fi (ηfi), e quindi utilizzate nel progetto di resistenza al fuoco.
Inoltre, è possibile modificare la distanza dell'asse secondo l'Eq. 5.5.
