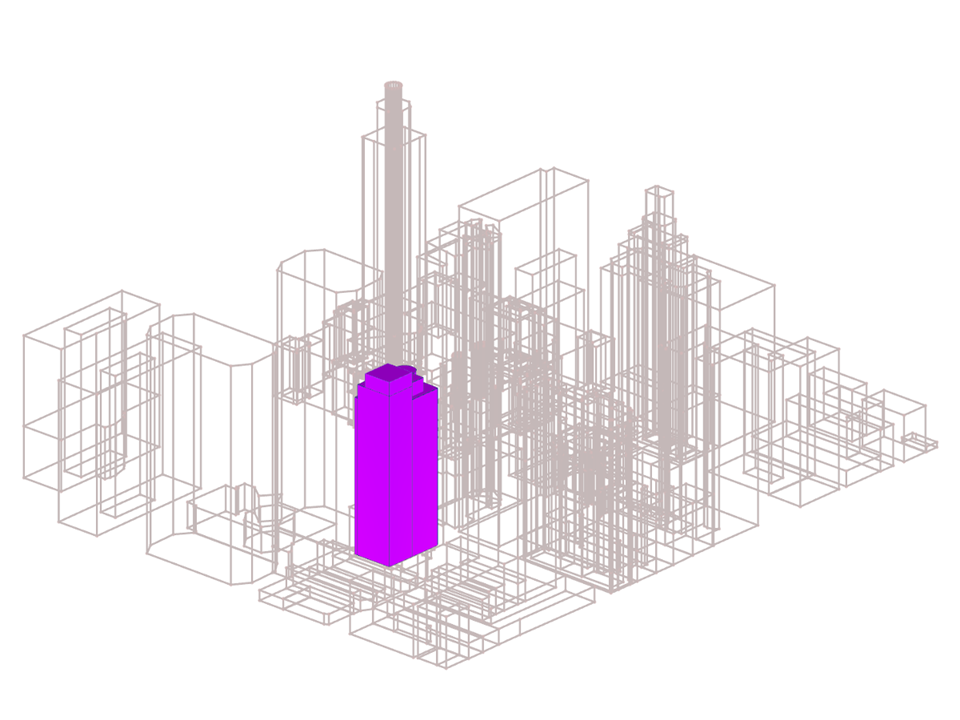

Sídlo společnosti Dlubal ve Filadelfii
| Počet uzlů | 60 |
| Počet linií | 94 |
| Počet prutů | 4 |
| Počet ploch | 37 |
| Počet zatěžovacích stavů | 2 |
| Celková hmotnost | 0,890 t |
| Rozměry | 47,510 x 35,923 x 119,201 m |
| Verze programu | 5.23.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Funkce programu
.png?mw=350&hash=6f0d685d7bb16d5b49dfc3e9a323beba888a3b4e)
Součinitel θ se vypočítá následovně: $$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
- 3D analýza nestlačitelného proudění pomocí softwarového balíčku OpenFOAM®
- Přímý import modelu z programu RFEM nebo RSTAB včetně modelů okolní krajiny a zástavby (soubory 3DS, IFC, STEP)
- Vytvoření modelu pomocí souborů STL nebo VTP nezávisle na programu RFEM nebo RSTAB
- Snadné úpravy modelu pomocí funkce Drag & Drop a grafických nástrojů
- Automatická korekce topologie modelu pomocí síťování zjednodušeného modelu
- Možnost přidávat objekty z okolního prostředí (budovy, terén...)
- Zatížení větrem v závislosti na výšce podle normy (rychlost, intenzita turbulence)
- Modely turbulence k-epsilon a k-omega
- Automatické síťování podle zvolené hloubky detailu
- Paralelní výpočet s optimálním využitím výkonu vícejádrových počítačů
- Výsledky během několika minut v případě simulací s malým rozlišením (do 1 milionu buněk)
- Výsledky během několika hodin v případě simulací se středním/vysokým rozlišením (1 až 10 milionů buněk)
- Grafické zobrazení výsledků na rovinách ořezávacího boxu / řezače (skalární a vektorová pole)
- Grafické znázornění linií proudění
- Animace linií proudění (možnost vytvořit video)
- Zadání bodových a liniových sond
- Zobrazení aerodynamických součinitelů
- Grafické zobrazení vlastností turbulence v poli větru
- Možnost síťování v oblasti blízko povrchu modelu pomocí volby pro hraniční vrstvy
- Možnost zohlednit drsné povrchy modelu
- Volitelné použití numerického schématu druhého Objednávka
- Vícejazyčné uživatelské prostředí programu (např. němčina, angličtina, španělština, francouzština)
- Možnost dokumentace ve výstupním protokolu programu RFEM a RSTAB
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
Žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
Výpočet modelu budovy probíhá ve dvou výpočetních fázích:
- Globální 3D výpočet celkového modelu, ve kterém jsou podlaží modelována jako tuhá deska (diafragma) nebo jako ohybová deska
- Lokální 2D výpočet jednotlivých desek podlaží
Výsledky pro sloupy a stěny z 3D výpočtu a výsledky pro desky z 2D výpočtu se po výpočtu sloučí do jednoho modelu. To znamená, že není třeba přepínat mezi 3D modelem a jednotlivými 2D modely desek podlaží. Uživatel pracuje pouze s jedním modelem, šetří drahocenný čas a vyhýbá se případným chybám při ruční výměně dat mezi 3D modelem a jednotlivými 2D modely desek.
Svislé plochy v modelu může uživatel rozdělit na smykové stěny a otvorové překlady. Program z těchto stěnových objektů automaticky vygeneruje vnitřní výsledkové pruty, takže je lze následně použít podle požadované normy v Posouzení železobetonových konstrukcí .
V addonu Posouzení železobetonových konstrukcí máte možnost provést zjednodušené posouzení požární odolnosti podle EN 1992-1-2 pro sloupy (kapitola 5.3.2) a nosníky (kapitola 5.6).
Pro zjednodušené posouzení požární odolnosti máte k dispozici následující posouzení:
- Sloupy: Minimální rozměry průřezu pro obdélníkové a kruhové průřezy podle tabulky 5.2a a rovnice 5.7 pro výpočet doby trvání požáru
- Nosníky: Minimální rozměry a osové vzdálenosti podle tabulek 5.5 a 5.6
Vnitřní síly pro posouzení požární odolnosti lze stanovit dvěma způsoby.
- 1 Vnitřní síly mimořádné návrhové situace se přímo zohledňují při posouzení.
- 2 Součinitelem Eta,fi (ηfi)se redukují vnitřní síly z posouzení za normální teploty a použijí se při posouzení za požáru.
Dále máte možnost nechat si stanovit osovou vzdálenost podle rovnice 5.5.
