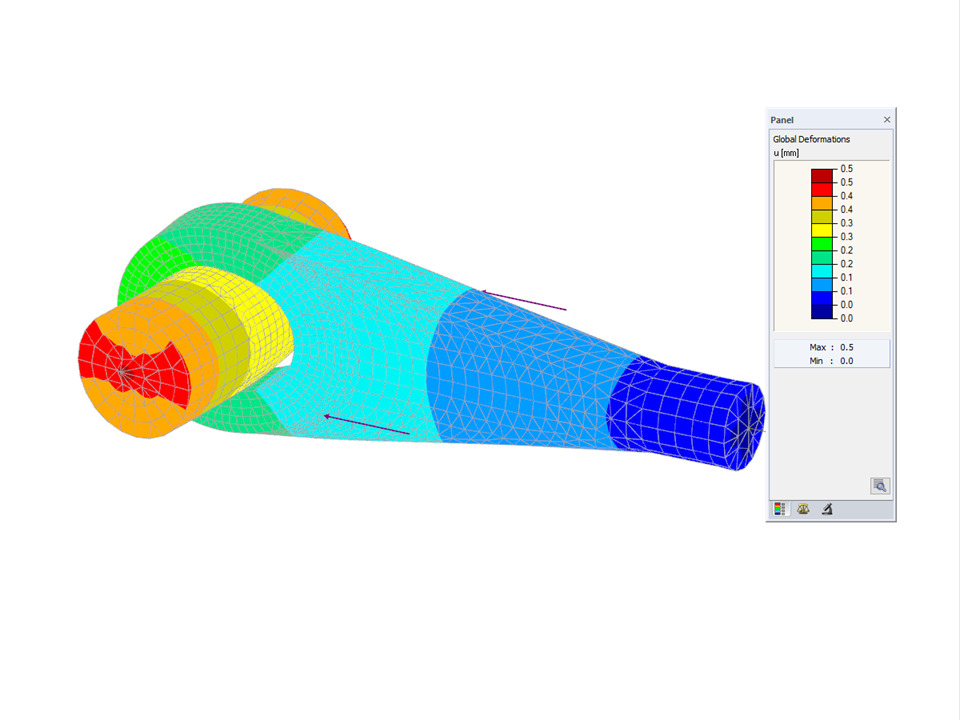

Conexión en estructura de acero utilizando elementos sólidos y contacto
Modelo para descarga
Descripción
El modelo es un ejemplo para modelar el contacto a través de liberaciones de superficie, opciones de mallado especiales para elementos sólidos y conectar elementos a superficies y elementos sólidos.
Además, el modelo se calcula plásticamente con el módulo adicional RF-MAT NL . Esto da como resultado redistribuciones del estrés.
Modelo principal
Modelo utilizado en
Palabras clave
elementos sólidos Material no lineal Conexión de acero cálculo plástico liberaciones de superficies Redistribución del estrés ModelGroup0002
Escribir un comentario...
Escribir un comentario...
- Vistas 789x
- Descargas 79x
- Actualizado 8. mayo 2021
- Tamaño 0.84 MB
- Número de nudos: 73
- Numero de lineas 54
- Núm. de barras 6
- Número de superficies 30
- Número de sólidos 8
- Número de casos de carga 1
- Peso total 0,011 t
- Dimens. del panel: 0.548 x 0.389 x 0.389 m
- Versión del programa 5.23.01.154406
