Model jest przykładem modelowania kontaktu poprzez zwolnienia powierzchniowe, specjalne opcje tworzenia siatki dla elementów bryłowych oraz łączenia prętów z powierzchniami i elementami bryłowymi.

Ponadto model jest obliczany plastycznie przy użyciu modułu dodatkowego RF-MAT NL. Skutkuje to redystrybucją naprężeń.

(0)
0 na 5 gwiazdek
5 gwiazdek 0
4 gwiazdki 0
3 gwiazdki 0
2 gwiazdki 0
1 gwiazdka 0

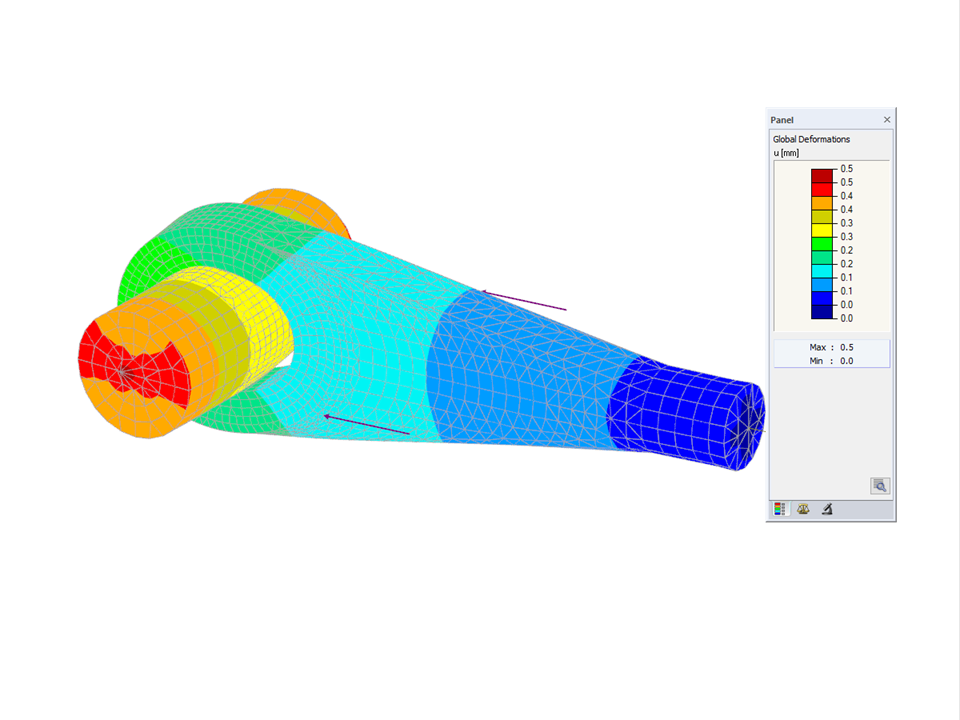

Połączenie w konstrukcji stalowej przy użyciu elementów bryłowych i kontaktu

Liczba węzłów 73
Liczba linii 54
Liczba prętów 6
Liczba powierzchni 30
Ilość brył 8
Ilość przypadków obciążenia 1
Ciężar całkowity 0,011 t
Wymiary (metryczne) 0,548 x 0,389 x 0,389 m
Wymiary (imperialne) 1.8 x 1.28 x 1.28 feet
Wersja programu 5.23.01

Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
