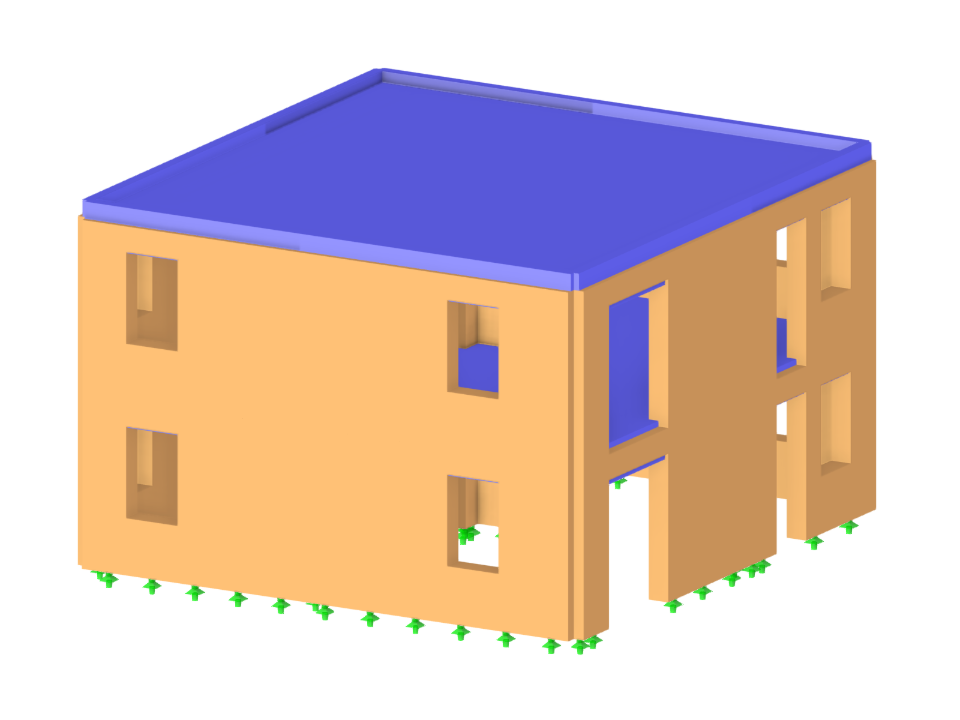

Edifício de alvenaria

Pode modelar e analisar estruturas de alvenaria no RFEM 6 com o módulo Dimensionamento de alvenaria, que utiliza o método dos elementos finitos para o dimensionamento. Uma vez que o comportamento estrutural da alvenaria e os diferentes mecanismos de rotura estão mapeados, foi implementado um modelo de material não linear. Pode introduzir e modelar as estruturas de alvenaria diretamente no RFEM 6 e combinar o modelo do material de alvenaria com todos os módulos comuns do RFEM. Por outras palavras, pode dimensionar modelos de edifícios completos em conjunto com a alvenaria.

As ações das cargas de neve estão descritas na norma americana ASCE/SEI 7-16 e no Eurocódigo 1, partes 1 a 3. Estas normas estão implementadas no novo programa RFEM 6 e no assistente de cargas de neve que serve para facilitar a aplicação de cargas de neve. Além disso, a mais recente geração do programa permite especificar as localizações de obra num mapa digital, permitindo assim que a zona de carga de neve seja importada automaticamente. Estes dados são, por sua vez, utilizados pelo Assistente de cargas para simular os efeitos devidos à carga de neve.

Para poder realizar um cálculo de deslocamento, é necessário transformar a curva de capacidade determinada numa forma simplificada. O chamado método N2 é descrito no Eurocódigo EN 1998. Este artigo deve ajudar a explicar o que significa uma bilinearização de acordo com o método N2.

• Consideração do comportamento de componente não linear utilizando articulações de plástico padrão para aço (FEMA 356, EN 1998-3) e comportamento de material não linear (alvenaria, aço - bilinear, curvas de trabalho definidas pelo utilizador)
• Importação direta de massas de casos ou combinações de carga para aplicação de cargas verticais constantes
• Especificações definidas pelo utilizador para a consideração de cargas horizontais (padronizadas para uma forma própria ou uniformemente distribuídas sobre a altura das massas)
• Determinação de uma curva pushover com critério limite selecionável para o cálculo (colapso ou deformação limite)
• Transformação da curva pushover em espectro de capacidade (formato ADRS, sistema de um grau de liberdade)
• Bilinearização do espectro de capacidade de acordo com EN 1998‑1:2010 + A1:2013
• Transformação do espectro de resposta aplicado no espectro necessário (formato ADRS)
• Determinação do deslocamento objetivo de acordo com o EC 8 (método N2 de acordo com Fajfar 2000)
• Comparação gráfica da capacidade e do espectro necessário
• Avaliação gráfica dos critérios de aceitação de articulações plásticas predefinidas
• Apresentação dos resultados dos valores utilizados no cálculo iterativo do deslocamento de destino
• Acesso a todos os resultados da análise estrutural nos níveis de carga individuais

Durante o cálculo, a carga horizontal selecionada é aumentada por incrementos de carga. É realizada uma análise estática não linear para cada intervalo de carga até atingir a condição limite especificada.

Os resultados da análise pushover são vastos. Por um lado, a estrutura é analisada quanto ao seu comportamento de deformação. Isto pode ser representado por uma linha de força-deformação do sistema (uma curva de capacidade). Por outro lado, o efeito de espectro de resposta pode ser apresentado na visualização ADRS (espectro de resposta de aceleração-deslocamento). O deslocamento de destino é determinado automaticamente no programa com base nestes dois resultados. O processo pode ser avaliado graficamente e em tabelas.

Os critérios de aceitação individuais podem então ser avaliados graficamente (para o próximo incremento de carga do deslocamento fixado, mas também para todos os outros incrementos de carga). Os resultados da análise estática também estão disponíveis para os intervalos de tempo individuais.

No RFEM é possível determinar curvas pushover (conhecidas também por curvas de capacidade) e exportá-las para o Excel.

Com o módulo adicional RF-DYNAM Pro - Equivalent Loads, é possível gerar automaticamente uma distribuição de cargas em conformidade com o modo próprio e exportá-la como caso de carga para o RFEM.
