Construcciones de fábrica con análisis por empujes incrementales (pushover).

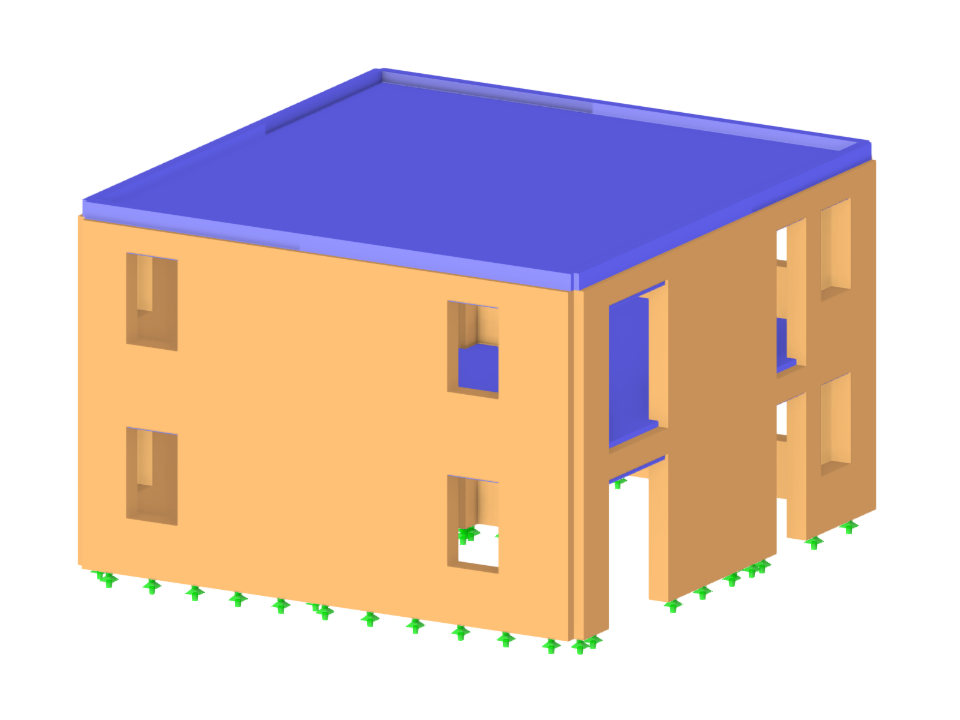

Edificio de mampostería
| Número de nudos | 146 |
| Número de líneas | 189 |
| Número de barras | 20 |
| Número de superficies | 30 |
| Número de sólidos | 0 |
| Número de casos de carga | 5 |
| Número de combinaciones de carga | 3 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 172.621 t |
| Dimensiones | 9,480 x 6,400 x 9,880 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
Seminario web
Seminario web
Formación en línea
Base de datos de conocimientos
Preguntas frecuentes (FAQ)
El análisis por empujes incrementales (pushover) se gestiona mediante un tipo de análisis recientemente introducido en las combinaciones de carga. Aquí, tiene acceso a la selección de la distribución y dirección de la carga horizontal, la selección de una carga constante, la selección del espectro de respuesta deseado para la determinación del desplazamiento objetivo y la configuración del análisis por empujes incrementales adaptado a este tipo de análisis.
En la configuración del análisis por empujes incrementales, puede modificar el incremento de la carga horizontal y especificar la condición de parada para el análisis. Además, es posible ajustar fácilmente la precisión para la determinación iterativa del desplazamiento objetivo.
- Consideración del comportamiento no lineal de los componentes utilizando articulaciones plásticas estándar para acero (FEMA356, EN 1998‑3) y el comportamiento no lineal del material (mampostería, acero - curvas de trabajo bilineales definidas por el usuario)
- Importación directa de masas desde casos de carga o combinaciones para la aplicación de cargas verticales constantes
- Especificaciones definidas por el usuario para la consideración de las cargas horizontales (estandarizadas al modo propio o distribuidas uniformemente sobre la altura de las masas)
- Determinación de una curva de capacidad (curva de pushover) con criterio límite seleccionable del cálculo (un hundimiento o una deformación límite)
- Transformación de la curva de capacidad en el espectro de capacidad (formato ADRS, sistema de grado único de libertad)
- Bilinearización del espectro de capacidad según EN 1998‑1:2010 + A1: 2013
- Transformación del espectro de respuesta aplicado en el espectro requerido (formato ADRS)
- Determinación del desplazamiento objetivo según EC 8 (el método N2 según Fajfar 2000)
- Comparación gráfica de la capacidad y el espectro requerido
- Evaluación gráfica de los criterios de aceptación de articulaciones plásticas predefinidas
- Visualización de resultados de los valores utilizados en el cálculo iterativo del desplazamiento objetivo
- Acceso a todos los resultados del análisis estructural en los niveles de carga individuales
Durante el cálculo, la carga horizontal seleccionada se incrementa en pasos de carga. Se realiza un análisis estático no lineal para cada paso de carga hasta alcanzar la condición límite especificada.
Los resultados del análisis por empujes incrementales son extensos. Por un lado, se analiza la estructura para determinar su comportamiento a la deformación. Esto se puede representar mediante una línea de fuerza-deformación del sistema (una curva de capacidad). Por otro lado, el efecto del espectro de respuesta se puede mostrar en la pantalla ADRS (Espectro de respuesta de aceleración-desplazamiento). El desplazamiento objetivo se determina automáticamente en el programa en función de estos dos resultados. El proceso se puede evaluar gráficamente y en tablas.
Los criterios de aceptación individuales se pueden evaluar y valorar gráficamente (para el siguiente paso de carga del desplazamiento objetivo, pero también para todos los demás pasos de carga). Los resultados del análisis estático también están disponibles para los pasos de carga individuales.
En RFEM es posible determinar curvas de capacidad (también llamadas curvas de pushover) y exportarlas a Excel.
Con el módulo adicional RF-DYNAM Pro - Equivalent Loads es posible generar automáticamente una distribución de carga acorde a a la distribución de la forma del modo y exportarla como un caso de carga a RFEM 5.
