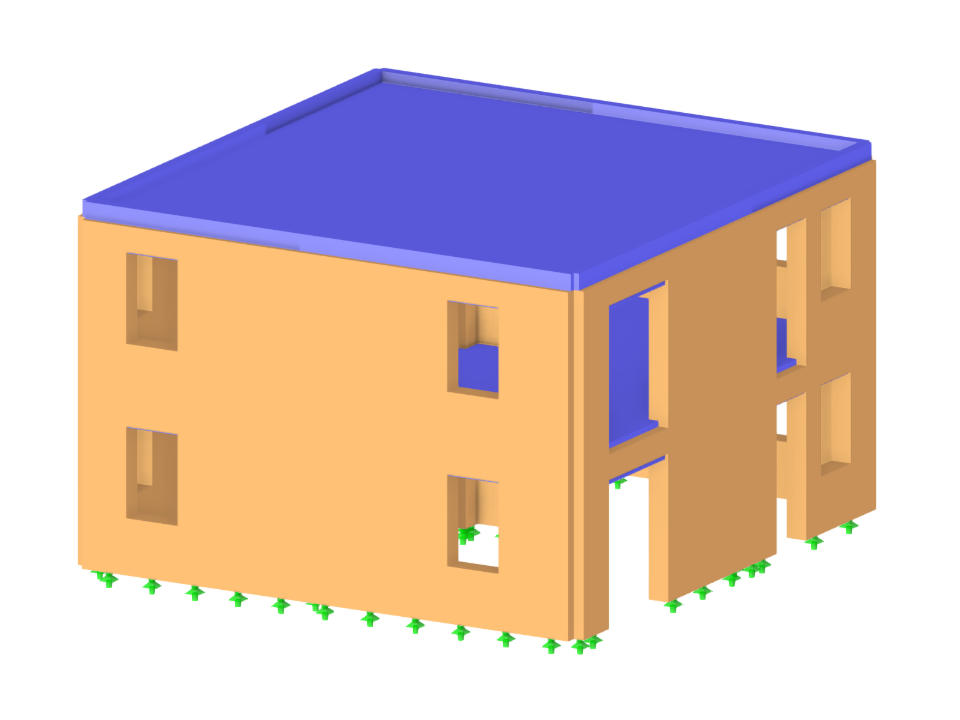

Edificio in muratura

È possibile modellare e analizzare le strutture in muratura in RFEM 6 con l'add-on Masonry Design che utilizza il metodo degli elementi finiti per la progettazione. Dato che nel programma è stato implementato un modello materiale non lineare per visualizzare il comportamento portante della muratura e i diversi meccanismi di rottura, si possono modellare complesse strutture in muratura, e possono essere eseguite analisi statiche e dinamiche. È possibile inserire e modellare le strutture in muratura direttamente in RFEM 6 e combinare il modello del materiale della muratura con tutti i comuni add-on di RFEM. In altre parole, è possibile progettare interi modelli di edifici in relazione alla muratura.

Gli effetti dovuti al carico da neve sono descritti nella norma americana ASCE/SEI 7-16 e nell'Eurocodice 1, nelle parti da 1 a 3. Questi standard sono implementati nel nuovo programma RFEM 6 e nella creazione guidata di carichi da neve, che serve a facilitare l'applicazione dei carichi da neve. Inoltre, l'ultima generazione del programma consente di specificare il cantiere su una mappa digitale, consentendo così l'importazione automatica della zona di carico da neve. Questi dati sono, a loro volta, utilizzati dal Load Wizard per simulare gli effetti dovuti al carico da neve.

Per poter eseguire un calcolo push over, è necessario trasformare la curva di capacità determinata in una forma semplificata. Il cosiddetto metodo N2 è descritto nell'Eurocodice EN 1998. Questo articolo dovrebbe aiutare a spiegare cosa significa una bilinearizzazione secondo il metodo N2.

• Considerazione del comportamento dei componenti non lineari utilizzando cerniere plastiche standard per acciaio (FEMA 356, EN 1998-3) e del comportamento non lineare dei materiali (muratura, acciaio bilineare, curve di lavoro definite dall'utente)
• Importazione diretta delle masse da casi di carico o combinazioni per l'applicazione di carichi verticali costanti
• Specifiche definite dall'utente per la considerazione dei carichi orizzontali (standardizzati alla forma modale o distribuiti uniformemente lungo l'altezza delle masse)
• Determinazione di una curva di pushover con criterio limite di calcolo selezionabile (un collasso o una deformazione limite)
• Trasformazione della curva pushover nello spettro di capacità (formato ADRS, sistema a un grado di libertà)
• Bilinearizzazione dello spettro di capacità secondo EN 1998-1:2010 + A1:2013
• Trasformazione dello spettro di risposta applicato nello spettro richiesto (formato ADRS)
• Determinazione dello spostamento obiettivo secondo EC 8 (il metodo N2 secondo Fajfar 2000)
• Confronto grafico della capacità e dello spettro richiesto
• Valutazione grafica dei criteri di accettazione di cerniere plastiche predefinite
• Visualizzazione dei risultati dei valori utilizzati nel calcolo iterativo dello spostamento obiettivo
• Accesso a tutti i risultati dell'analisi strutturale nei singoli livelli di carico

Durante il calcolo, il carico orizzontale selezionato viene aumentato in step di carico. Un'analisi statica non lineare viene eseguita per ogni step di carico fino al raggiungimento della condizione limite specificata.

I risultati dell'analisi pushover sono esaustivi. Da un lato, la struttura viene analizzata per il suo comportamento a deformazione. Questo può essere rappresentato da una linea di forza-deformazione del sistema (una curva di capacità). D'altra parte, l'effetto dello spettro di risposta può essere visualizzato nel grafico ADRS (Acceleration-Displacement Response Spectrum). Lo spostamento finale è determinato automaticamente nel programma sulla base di questi due risultati. Il processo può essere valutato graficamente e in tabelle.

I singoli criteri di accettazione possono quindi essere analizzati graficamente e interpretati (per lo step di carico successivo dello spostamento obiettivo, ma anche per tutte le altre fasi di carico). I risultati dell'analisi statica sono disponibili anche per i singoli step di carico.

In RFEM, è possibile determinare le curve di pushover (chiamate anche curve di capacità) ed esportarle in Excel.

Con il modulo aggiuntivo RF-DYNAM Pro - Equivalent Loads, è possibile generare automaticamente la distribuzione del carico secondo una forma modale ed esportarla come caso di carico in RFEM.
