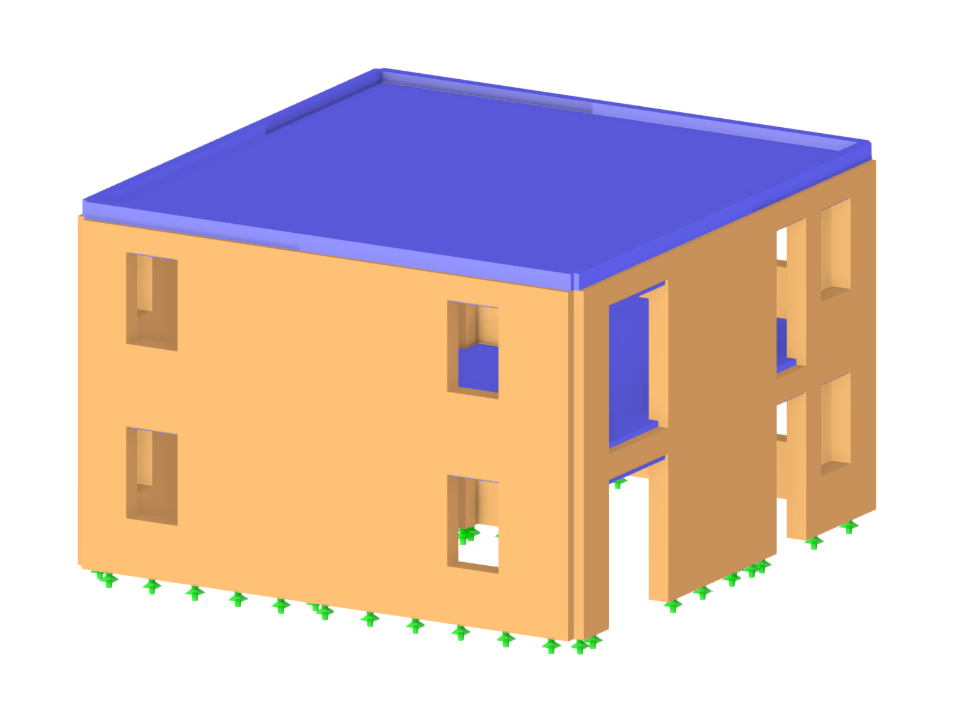

Gebäude aus Mauerwerk mit Pushover-Analyse.
Mauerwerksgebäude
| Anzahl Knoten | 146 |
| Anzahl Linien | 189 |
| Anzahl Stäbe | 20 |
| Anzahl Flächen | 30 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 5 |
| Anzahl Lastkombinationen | 3 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 172.621 t |
| Abmessungen | 9.480 x 6.400 x 9.880 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Veranstaltung
Knowledge Base
Die Pushover-Analyse wird durch einen neu eingeführten Analysetyp in den Lastkombinationen verwaltet. Hier haben Sie Zugriff auf die Auswahl der horizontalen Lastverteilung und -richtung, die Auswahl einer konstanten Belastung, die Auswahl des gewünschten Antwortspektrums für die Ermittlung der Zielverschiebung und die auf die Pushover-Analyse zugeschnittenen Pushover-Analyse-Einstellungen.
In den Pushover-Analyse-Einstellungen können Sie die Schrittweite der ansteigenden horizontalen Belastung modifizieren und die Abbruchbedingung für die Analyse angeben. Zudem lässt sich die Genauigkeit für die iterative Bestimmung der Zielverschiebung mühelos von Ihnen anpassen.
- Berücksichtigung von nichtlinearem Bauteilverhalten durch plastische Normgelenke für Stahl (FEMA 356) und nichtlinearem Materialverhalten (Mauerwerk, Stahl – bilinear, benutzerdefinierte Arbeitskurven)
- Direkter Import von Massen aus Lastfällen oder -kombinationen für den Ansatz von konstanten vertikalen Lasten
- Benutzerdefinierte Vorgaben zur Berücksichtigung der horizontalen Lasten möglich (auf Eigenform normiert oder gleichmäßig über die Höhe auf die Massen verteilt)
- Ermittlung der Kapazitätskurve mit wählbarem Grenzkriterium der Berechnung (Einsturz oder Grenzverformung)
- Transformation der Kapazitätskurve in das Kapazitätsspektrum (ADRS-Format, Einmassenschwinger)
- Bilinearisierung des Kapazitätsspektrums gemäß EN 1998-1:2010 + A1:2013
- Transformation des angesetzten Antwortspektrums in das Bedarfsspektrum (ADRS-Format)
- Ermittlung der Zielverschiebung gemäß EC 8 (N2-Methode nach Fajfar 2000)
- Grafische Gegenüberstellung von Kapazitätsspektrum und Bedarfsspektrum
- Grafische Auswertung der Akzeptanzkriterien der vordefinierten plastischen Gelenke
- Ausgabe der in der iterativen Berechnung der Zielverschiebung angesetzten Werte
- Zugriff auf sämtliche Ergebnisse der statischen Analyse in den einzelnen Laststufen
Während der Berechnung wird die gewählte horizontale Belastung in Lastschritten gesteigert. Für jeden Lastschritt wird eine statische nichtlineare Analyse durchgeführt, bis die vorgegebene Grenzbedingung erreicht ist.
Die Ergebnisse der Pushover-Analyse sind umfangreich. Zum einen wird das Bauwerk auf sein Verformungsverhalten analysiert. Dies kann durch eine Kraft-Verformungslinie des Systems dargestellt werden (Kapazitätskurve). Zum anderen kann die Einwirkung aus einem Antwortspektrum in der ADRS-Darstellung (Acceleration-Displacement Response Spectrum) angezeigt werden. Aus diesen beiden Ergebnissen wird im Programm automatisch auch die Zielverschiebung bestimmt. Der Vorgang ist dabei grafisch und tabellarisch auswertbar.
Im Anschluss können die einzelnen Akzeptanzkriterien grafisch ausgewertet und beurteilt werden (für den nächsten Lastschritt der Zielverschiebung, aber auch für alle anderen Lastschritte). Auch sind die Ergebnisse der statischen Analyse für die einzelnen Lastschritte verfügbar.
In RFEM lässt sich eine Pushover-Kurve oder auch Kapazitätskurve ermitteln und nach Excel exportieren.
Dazu kann mit Hilfe von RF-DYNAM Pro - Ersatzlasten eine Lastverteilung analog zum Verlauf der Eigenform automatisch generiert und als Lastfall nach RFEM exportiert werden.
