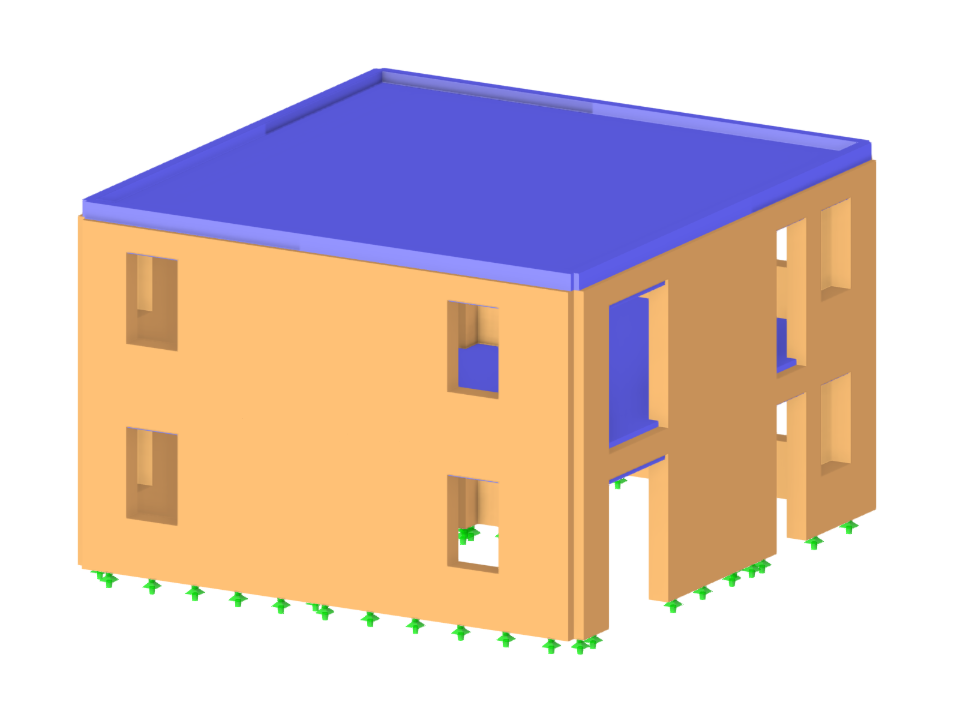

Zděná budova

V programu RFEM 6 lze zděné konstrukce modelovat a posuzovat pomocí addonu Posouzení zdiva, který používá pro posouzení metodu konečných prvků. Lze v něm modelovat složité zděné konstrukce a provádět statickou a dynamickou analýzu, protože v programu je implementován nelineární materiálový model pro posouzení únosnosti zdiva a různých mechanismů porušení. Zděné konstrukce lze zadávat a modelovat přímo v programu RFEM 6 a materiálový model zdiva je možné kombinovat se všemi běžnými addony programu RFEM. Jinými slovy, lze posuzovat celé modely budov obsahujících zdivo.

Účinky od zatížení sněhem jsou popsány v americké normě ASCE/SEI 7-16 a v Eurokódu 1, části 1 až 3. Tyto normy byly implementovány do nového programu RFEM 6 a do generátoru zatížení sněhem, který umožňuje snadno vnášet zatížení sněhem. Kromě toho tato nejnovější generace programu umožňuje zadat umístění stavby na digitální mapě a odtud automaticky importovat oblast zatížení sněhem. Tyto údaje následně slouží generátoru zatížení pro aplikaci účinků zatížení sněhem.

Aby bylo možné provést pushover výpočet, je nutné zjednodušit stanovenou křivku kapacity. K tomu je v Eurokódu EN 1998 uvedena takzvaná metoda N2. Tento článek by měl vysvětlit, co znamená bilinearizace metodou N2.

• Zohlednění nelineárního chování konstrukčních prvků pomocí normovaných plastických kloubů pro ocel (FEMA356) a nelineárního chování materiálu (zdivo, ocel - bilineární, uživatelské pracovní diagramy)
• Přímý import hmot ze zatěžovacích stavů nebo kombinací zatížení pro aplikaci konstantních svislých zatížení
• Uživatelské zadání pro zohlednění vodorovných zatížení možné (normovaných na vlastní tvar nebo rovnoměrně rozložených po výšce na hmoty)
• Stanovení křivky kapacity s volitelným mezním kritériem výpočtu (zřícení nebo mezní deformace)
• Transformace křivky kapacity na kapacitní spektrum (formát ADRS, soustava s jedním stupněm volnosti)
• Bilinearizace kapacitního spektra podle EN 1998-1:2010 + A1:2013
• Transformace aplikovaného spektra odezvy na požadované spektrum (formát ADRS)
• Stanovení výsledného posunu podle EC 8 (metoda N2 podle Fajfara 2000)
• Grafické srovnání kapacitního a požadovaného spektra
• Grafické vyhodnocení kritérií akceptance předdefinovaných plastických kloubů
• Výstup hodnot použitých při iteračním výpočtu výsledného posunu
• Přístup ke všem výsledkům statického posouzení v jednotlivých přírůstcích zatížení

Během výpočtu se vybrané vodorovné zatížení zvyšuje po přírůstcích zatížení. Pro každý přírůstek zatížení se provádí statický nelineární výpočet, dokud není dosažena zadaná mezní podmínka.

Výsledky pushover analýzy tlaku jsou rozsáhlé. Nejprve se u konstrukce analyzuje její deformační chování. To lze popsat závislostí síla-deformace systému (křivka kapacity). Dále se zobrazí účinek spektra odezvy ve formě ADRS (Acceleration-Displacement Response Spectrum). Z těchto dvou výsledků se v programu automaticky stanoví také výsledný posun. Analýzu lze vyhodnotit graficky i v tabulce.

Jednotlivá kritéria akceptance lze poté graficky vyhodnotit a posoudit (pro další přírůstek zatížení výsledného posunu, ale také pro všechny ostatní přírůstky zatížení). Pro jednotlivé přírůstky zatížení jsou k dispozici také výsledky statického posouzení.

V programu RFEM lze vytvářet zatěžovací nebo také kapacitní křivky a exportovat je do Excelu.

Rozložení zatížení odpovídající průběhu vlastního tvaru lze vygenerovat automaticky v modulu RF‑DYNAM Pro - Equivalent Loads a následně exportovat jako zatěžovací stav do programu RFEM.
